| Номер в госреестре | 58627-14 |
| Наименование СИ | Измерители-анализаторы автоматизированные тепловых характеристик |
| Обозначение типа СИ | Л2-109 |
| Изготовитель | ООО "Системы компьютерного контроля и диагностики" (СККиД), г.Фрязино |
| Год регистрации | 2014 |
| Срок свидетельства | 29.09.2019 |
| МПИ (интервал между поверками) | 1,5 года |
| Описание типа | скачать |
Измерители-анализаторы автоматизированные тепловых характеристик (далее - анализаторы) предназначены для измерения тепловых характеристик и разбраковки полевых транзисторов и других полупроводниковых приборов в условиях их серийного производства.

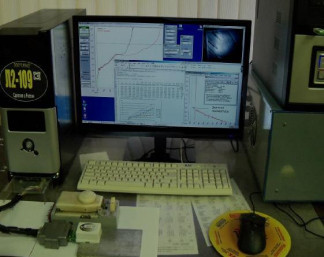

Анализатор (рис.1) состоит из следующих функциональных частей:
- персональный компьютер (ПК);
- модуль управления и сбора данных (МУ), размещенный внутри компьютера на месте для PCI карты расширения;
- основной модуль (ОМ), размещенный вне компьютера и максимально приближенный к анализируемому прибору;
- специализированное программное обеспечение (ПО).
В качестве ПК используется любой персональный компьютер с процессором х86, операционной системой Windows XP и стандартным набором устройств. Модуль МУ обеспечивает через PCI шину ПК связь программного обеспечения с основным модулем ОМ, а также оцифровывает поступающие из ОМ данные и передает их программе.
Основной модуль ОМ размещается на минимальном расстоянии от измеряемого объекта с целью снижения влияния сопротивления (особенно индуктивного) соединительных проводов между ОМ и измеряемым объектом на точность измерений. Модуль смонтирован в стандартном корпусе от системного блока персонального компьютера. На его задней панели расположен разъем для связи с модулем МУ, а также клеммы для подключения источника постоянного тока с выходным напряжением до 150 В и током до 10 А. ОМ предназначен для формирования заданных импульсов нагрева транзисторов и переключения Л2-109 из режима нагрева в режим измерения температуры р-п-перехода. ОМ содержит генератор измерительного стабильного тока, который пропускается через термочувствительный р-n переход при измерении его температуры. Значение температуры вычисляется по известной зависимости термочувствительного параметра (ТЧП) от температуры. ТЧП является падение напряжения на р-n переходе. Значение теплового сопротивления вычисляется по формуле Rth = (Т-Тк)/(У1), где Т - температура после импульса, Тк - температура до импульса, V и I - напряжение и ток импульса нагрева.
Программное обеспечение позволяет выполнять следующие функции:
- визуализировать этапы измерения на экране компьютера;
- контролировать условия измерений (диапазоны сканирования, параметры измерительных импульсов, режимы работы и т.д.);
- использовать специальные утилиты, облегчающие калибровку и поверку анализатора;
- создавать и использовать специальные макросы, представляющие собой задание на проведение измерений и протоколирование результатов измерений, обеспечивая полную автоматизацию процесса измерения тепловых параметров при разбраковке изделий в процессе их серийного производства.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение измерителя-анализатора автоматизированного тепловых характеристик Л2-109 | L2-109 | версия 8.5 | 91dcff2981f3a6b797caf d9e8d86f314 | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
По условиям эксплуатации анализаторы соответствуют I группе ГОСТ 22261.
Основные метрологические и технические характеристики анализатора приведены в таблице 2.
| Наименование характеристики | Значение |
| Диапазон внешнего постоянного или импульсного напряжения подаваемого на сток (или аналогичный электрод) исследуемого транзистора, В | от 0 до 150 |
| Пределы допускаемой основной относительной погрешности измерения напряжения на стоке в диапазоне от 1 до 150 В, % | ±4 |
| Основная погрешность измерения падения напряжения на термочувствительном p-n переходе, % | ±0,1 |
| Пределы допускаемой основной относительной погрешности измерения силы тока в диапазоне от 0,1 до 10 А, % | ±4 |
| Диапазон длительностей импульсов напряжения для питания стоковой цепи транзистора, мкс | от 50 до 5000000 |
| Время установления рабочего режима, минут, не более | 30 |
| Время непрерывной работы анализатора, часов | 8 |
| Значение ограничительного сопротивления в цепи стока, Ом | 0,15 |
| Параметры электрического питания и потребляемой мощности: напряжение сети переменного тока, В частота, Гц потребляемая мощность, В А, не более | 220±22 50±0,5 350 |
| Габаритные размеры основного блока (длинахширинахвысота), мм | 450x170x400 |
| Масса выносного блока, кг, не более | 5 |
| Рабочие условия эксплуатации: диапазон рабочих температур, °С относительная влажность окружающего воздуха, % атмосферное давление кПа (мм рт. ст.) | от 15 до 25 до 80 при 25 °С 84-106,7 (630 - 800) |
| Параметры надежности: Средняя наработка на отказ, часов, не менее Средний срок службы, лет, не менее | 5000 10 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом, а также на переднюю панель выносного блока анализатора методом наклейки.
Комплект поставки прибора соответствует таблице 3.
Таблица 3
| Наименование и условное обозначение | Количество |
| Персональный компьютер со специализированным программным обеспечением | 1 шт. |
| Модуль управления и сбора данных (в составе компьютера) | 1 шт. |
| Выносной основной модуль | 1 шт. |
| Набор поверочных прецизионных (металлопленочных) резисторов | 1 шт. |
| Руководство по эксплуатации 6687-008-63533393-2014 РЭ | 1 экз. |
| Руководство пользователя 6687-008-63533393-2014 34 01 | 1 экз. |
осуществляется в соответствии с разделом 7 «Методика поверки» документа 6687-009-63533393-2014 РЭ, утвержденным ФБУ «ЦСМ Московской области» (Центральное отделение) 11 августа 2014 г.
Основное поверочное оборудование:
- вольтметр цифровой универсальный В7-78/1, № Госреестра 31773-06, диапазон измерений от 0 до 1050 В, погрешность ±0,09 %.
- набор поверочных прецизионных резисторов.
Измеритель-анализатор автоматизированный тепловых характеристик Л2-109. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям-анализаторам автоматизированным тепловых характеристик Л2-109
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Конструкторская документация фирмы-изготовителя: РСВ-СККиД-8.6, РСВ-СККиД-4.7, РСВ-СККиД-9.8, РСВ-СККиД-10.1, РСВ-СККиД-11.1, QUA-СККиД-8.6-9.8, SCH-СККиД-8.6, SCH-СККиД-4.7, SCH-СККиД-9.8, SCH-СККиД-ЮЛ, SCH-СККиД-ПЛ.
Измерители-анализаторы автоматизированные тепловых характеристик Л2-109 могут быть использованы при выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
