Измеритель профиля железнодорожных рельсов ИПР НК-4, 58635-14

Назначение

Измеритель профиля железнодорожных рельсов ИПР НК-4 (далее — Измеритель) предназначен для измерения геометрических параметров профиля железнодорожных рельсов, изготовленных по ГОСТ Р 51685-2013, по EN 13674-2011, а также по техническим условиям, разработанным на основе указанных стандартов по всей длине с последующей разбраковкой рельсов.

Описание

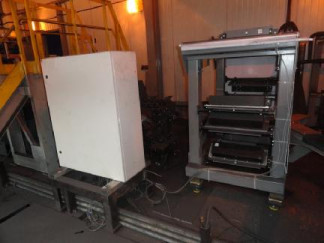

Принцип работы Измерителя основан на измерении координат точек профиля рельсового проката в единой системе координат. Лазерные блоки подсветки, расположенные вокруг рельса, формируют пучки лучей, подсвечивающие рельс в перпендикулярной плоскости, создавая так называемое «световое сечение» рельса. Лазерное излучение, отраженное от рельса регистрируется приемниками, расположенными под параксиальными углами к «световому сечению». Видеосигнал этого изображения подается в вычислительное устройство, состоящее из блока сбора данных и ПЭВМ. Внешний вид Измерителя представлен на рисунке 1.

По известному положению приёмной системы относительно «светового сечения», фокусного расстояния объектива фотоприёмной камеры и размеру фоточувствительного элемента камеры рассчитываются координаты контролируемого сечения.

Измерение координат профиля рельса осуществляется с помощью датчиков, объединяющих в себя блок подсветки рельса и блок приемника. Конфигурация расположения датчиков относительно рельса обеспечивает измерения координат точек профиля рельса, по которым вычисляются значения контролируемых параметров:

-    высота рельса;

-    ширина головки;

-    толщина шейки;

-    ширина подошвы.

Технические характеристики

Измеряемая высота рельса, мм Измеряемая ширина головки рельса, мм Измеряемая ширина подошвы рельса, мм Измеряемая толщина шейки рельса, мм

170 - 181 71 - 76 148 - 152

15.5    - 19,5

± 60

1.5

Пределы допускаемой абсолютной погрешности измерений высоты, ширины головки, ширины подошвы и толщины шейки рельса, мкм Скорость движения рельса в зоне контроля, не более, м/с Размах колебаний рельса во время движения в зоне измерительных датчиков, не более

в вертикальной плоскости, мм в горизонтальной плоскости, мм Длина неконтролируемых концов рельса, мм, не более Температура окружающего воздуха:

7,5

15

200

(20 - 20 )

(20^80)

(90^ 110)

(220 +33 )

(50 ± 1)

600 10 лет

800х1200х1400 400 7 лет

Относительная влажность, %

Атмосферное давление, кПа Напряжение питающей сети, В

Частота питающей сети, Гц Потребляемая мощность, ВА, не более Средний срок службы Габаритные размеры, не более, мм

Масса полного комплекта, кг, не более Средний срок службы

Знак утверждения типа

нанесен на металлическую табличку на боковой панели Измерителя методом штемпелевания и на титульный лист руководства по эксплуатации - типографским способом.

Обозначение	Наименование	Коли чество	Завод ской номер	Примечание
-	датчик контроля профиля рельса ДПР НК	7
БСД НК	блок сбора данных	1
БУ1 НК	блок управления	1
БУ2 НК	блок управления	1
TSP180-124	блок питания датчиков	1		Зарегистрировано поверок 3 Поверителей 1 Актуальность данных 07.12.2024 Поверители ФБУ "КЕМЕРОВСКИЙ ЦСМ" 3 поверки Номер в ГРСИ РФ: 58635-14 Производитель / заявитель: ЗАО "ПИК Прогресс", г.Москва Год регистрации: 2014 Заказать поверку Похожие СИ 75319-25 2025 Комплексы цифровой радиографии ФОСФОМАТИК Акционерное общество "АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА "ТЕСТРОН" (АО "ТЕСТРОН"), г. Санкт-Петербург Срок действия реестра: 27.03.2030 95007-25 2025 Расходомеры-счетчики электромагнитные ВЗЛЕТ Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург Срок действия реестра: 28.03.2030 95008-25 2025 Источники питания ИП-80Х188 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва Срок действия реестра: 28.03.2030 95009-25 2025 Блоки нагрузки аккумуляторных батарей K-900 Kongter Test & Measurement Co., Limited, Китай Срок действия реестра: 28.03.2030 95010-25 2025 Устройства измерения и формирования давления интеллектуальной системы управления тормозами поездов (ИСУТП) Обозначение отсутствует Открытое акционерное общество "Российские железные дороги" (ОАО "РЖД"), г. Москва Срок действия реестра: 28.03.2030 95011-25 2025 Цилиндры мерные Reatorg класса А Обозначение отсутствует Glassco Laboratory Equipments Pvt. Ltd., Индия Срок действия реестра: 28.03.2030 95015-25 2025 Источники питания постоянного и переменного тока АКИП-1206 "IТЕСН ELECTRONIC Со., Ltd", Китай Срок действия реестра: 28.03.2030 95023-25 2025 Магнитометры трехкомпонентные МТ-6 Общество с ограниченной ответственностью "КРИОМАГ" (ООО "КРИОМАГ"), г. Санкт-Петербург Срок действия реестра: 28.03.2030 95028-25 2025 Устройства весоизмерительные автоматические ЦЕТЖ-2402-ЧВ Акционерное Общество "РУС- Индустрия" (АО "РУС-Индустрия"), пгт Северный, Белгородская обл. Срок действия реестра: 27.03.2030 95030-25 2025 Гайковерты электрические моментные NETW Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд"), г. Москва Срок действия реестра: 27.03.2030 Поверка средств измерений Измерители электрических и магнитных величин Радиотехнические и радиоэлектронные измерители Теплофизические и температурные измерители Измерители физико-химического состава и свойств веществ Измерители акустических величин Измерители параметров потока, расхода, уровня, объема веществ Измерители времени и частоты Измерители давления, вакуумных измерений Измерители механических величин Измерители геометрических величин Оптико-физические измерители Медицинского назначения Поверка геодезических СИ Испытания средств измерений Испытания средств измерений в целях утверждения типа Внесение изменений, не влияющих на метрологические характеристики Внесение изменений, влияющих на метрологические характеристики Продление срока действия утвержденного типа Внесение изменений в части сведений об изготовителе/правообладателе средства измерений Внесение изменений в части сведений о месте осуществления деятельности Внесение изменений в части сведений о методике поверки Проведение исследований метрологических характеристик Проведение климатических испытаний продукции Разработка технической и эксплуатационной документации Проведение испытаний средств измерений на соответствие требованиям технических условий или технического задания Оформление Деклараций ТР ТС Библиотека Каталог категорий типов СИ Нормативно-техническая документация Государственные схемы поверки Нормативно-правовые акты Статьи О портале Партнерам Реквизиты Контакты Новости Вопрос-ответ % Акции
