Устройства для измерений углов установки колес автомобилей FWA мод. FWA 4510, FWA 4630, FWA 4650, FWA 4650 S1, FWA 4650 S3, FWA 4650 S5, FWA 9000, 58644-14

Назначение

Устройства для измерений углов установки колес автомобилей серии FWA моделей FWA 4510, FWA 4630, FWA 4650, FWA 4650 S1, FWA 4650 S3, FWA 4650 S5, FWA 9000 (далее

- устройства серии FWA) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.

Устройства серии FWA обеспечивают измерение следующих параметров:

-    углов развала колес;

-    углов схождения колес;

-    углов продольного наклона оси поворота управляемых колес;

-    углов поперечного наклона оси поворота управляемых колес.

Описание

В устройствах серии FWA процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD -технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).

Обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.

Управление процессом измерений производится либо автоматически при использовании специальных управляющих программ, или путем переключения программ с помощью персонального компьютера.

В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. Устройства серии FWA обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.

В память персонального компьютера устройства заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

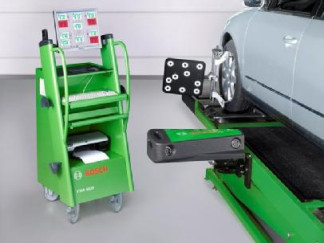

Устройства серии FWA конструктивно состоят из передвижной приборной стойки, четырех светоотражающих мишеней с элементами крепления на передних колесах и двух измерительных модулей с элементами крепления на внешних боковых поверхностях аппарелей подъемного устройства, на котором устанавливается диагностируемый автомобиль. Приборная стойка включает в себя персональный компьютер, цветной дисплей, принтер и клавиатуру.

Выпускаемые модели различаются между собой диапазонами измеряемых параметров, а также комплектностью поставки.

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса видеокамер, а также корпуса персонального компьютера.

Программное обеспечение

Программное обеспечение (далее - ПО) разработано специально для устройств серии FWA и служит для управления их функциональными возможностями, а также для отображения результатов измерений. ПО предусматривает возможность обновления базы данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей.

Всего листов 4

Идентификационные данные программного обеспечения:

Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати и наклейкой на приборную стойку.

Комплектность

В комплект поставки входят:

-    устройство серии FWA в комплекте;

-    комплект принадлежностей и приспособлений;

-    руководство по эксплуатации;

-    методика поверки МП АПМ 26-14.

осуществляется в соответствии с МП АПМ 26-14 «Устройства для измерений углов установки колес автомобилей серии FWA моделей FWA 4510, FWA 4630, FWA 4650, FWA 4650 S1, FWA 4650 S3, FWA 4650 S5, FWA 9000. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в августе 2014 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    квадрант оптический типа К0-30М, ±180°; ПГ ±30", ТУ3.-3.1387-76;

-    стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93.

Сведения о методах измерений

Методика измерений приведена в документе: «Устройства для измерений углов установки колес автомобилей серии FWA моделей FWA 4510, FWA 4630, FWA 4650, FWA 4650 S1, FWA 4650 S3, FWA 4650 S5, FWA 9000. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей серии FWA моделей FWA 4510, FWA 4630, FWA 4650, FWA 4650 S1, FWA 4650 S3, FWA 4650 S5, FWA 9000

1.    ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования».

2.    Техническая документация «Robert BOSCH GmbH», Г ермания.

Рекомендации к применению

-    для применения вне сферы государственного регулирования обеспечения единства измерений.
