Комплексы автоматики и телемеханики многофункциональные программно-технические Сфера-1, 58647-14

Комплекс предназначен для автоматического контроля, измерения и управления параметрами технологических процессов на нефтехимических, нефтеперерабатывающих и других производственных объектах, путем измерения и воспроизведения силы постоянного тока в диапазоне от 4 до 20 мА и измерения электрического сопротивления от первичных преобразователей (уровня, температуры, давления, перепада давления, расхода, плотности, довзрывоопасной концентрации компонентов, виброскорости, виброперемещения, виброускорения, потребляемой активной и реактивной электроэнергии, мощности, тока, напряжения, осевого смещения ротора).

Документы

Описание типа

Карточка СИ

Номер в госреестре	58647-14
Наименование СИ	Комплексы автоматики и телемеханики многофункциональные программно-технические
Обозначение типа СИ	Сфера-1
Изготовитель	ООО НПФ "Экситон-автоматика", г.Уфа
Год регистрации	2014
Срок свидетельства	29.09.2019
МПИ (интервал между поверками)	2 года
Описание типа	скачать

Назначение

Область применения - системы диспетчерского и автоматического контроля и управления на нефтехимических, нефтеперерабатывающих и других производствах и объектах, в том числе территориально-распределенных, а также на объектах магистрального трубопроводного транспорта.

Описание

Комплексы обеспечивают выполнение следующих функций:

- централизованный контроль, включающий регистрацию, архивацию, документирование и отображение информации о работе технологического оборудования;

- автоматическая защита технологического оборудования контролируемых объектов;

- автоматическая защита контролируемых объектов при поступлении сигнала «Пожар» от АСУ пожаротушения (ПТ);

- управление технологическим оборудованием;

- автономное поддержание заданного режима работы;

- изменение режима работы по командам оператора или диспетчера ДП;

- связь с другими системами автоматизации и информационными системами на контролируемом объекте;

- формирование и выдачу в автоматизированную систему управления (АСУ) сигналов об аварийной остановке агрегатов и механизмов с контролируемых объектов;

- прием от АСУ сигналов об аварийной остановке агрегатов и механизмов с контролируемых объектов;

- контроль параметров работы технологического оборудования контролируемых объектов;

- централизацию управления контролируемым объектом;

- регистрацию и отображение информации о работе оборудования контролируемого объекта;

- телеизмерение технологических параметров;

- телеуправление технологическим оборудованием объекта, оборудованием линейной части МН (в зоне ответственности) из диспетчерских пунктов;

- телесигнализация для выполнения сбора информации о возникновении аварийных ситуаций;

- телесигнализация для выполнения сбора информации о техническом состоянии оборудования и объекта;

- телесигнализация для выполнения передачи сигнализации об аварийном состоянии (аварийной остановке) агрегатов и механизмов на контролируемом объекте.

Всего листов 14

Комплексы являются проектно-компонуемым изделием. В зависимости от исполнения, в состав комплекса входит следующее типовое оборудование:

- автоматизированное рабочее место (далее - АРМ) оператора;

- сервер;

- шкаф центрального процессора (далее - ЦП);

- шкаф устройства сопряжения с объектом (далее - УСО);

- шкаф вторичных преобразователей (далее - ВП);

- шкаф линейной телемеханики (далее - ЛТМ);

- шкаф первичных преобразователей (далее - ПП);

- шкаф блока ручного управления (далее - БРУ);

- щит приборный.

Приборные шкафы комплексов расположены вне взрывоопасных зон промышленного объекта. Связь с оборудованием и преобразователями, установленными во взрывоопасной зоне, осуществляется через искробезопасные цепи.

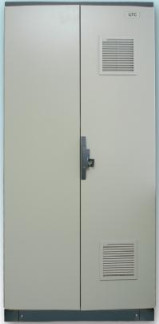

Внешний вид приборного шкафа приведен на рисунке 1.

Измерительные каналы (ИК) комплексов строятся на базе программируемых логических контроллеров и в общем случае состоят из:

1) Первичных измерительных преобразователей технологических параметров в сигналы постоянного тока «4..20 мА» или в электрическое сопротивление (в диапазоне от 30 до 180 Ом);

2) Промежуточных измерительных преобразователей, осуществляющих нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода;

3) Аналоговых модулей ввода/вывода, производящих аналого-цифровые и цифроаналоговые преобразования. Модули предназначены для совместной работы по внешней шине с контроллерами программируемыми логическими Modicon Quantum и Modicon M340;

4) АРМ оператора, предназначенного для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.

Лист № 3 Всего листов 14

ИК комплексов по компонентному составу разделяются на следующие основные виды:

Измерительный канал вида 1 имеет структуру: первичный измерительный преобразователь с выходным сигналом постоянного тока стандартного диапазона «4 -20 мА» - промежуточный измерительный преобразователь с гальванической развязкой -модуль ввода аналоговых сигналов. Перечень возможных первичных измерительных преобразователей приведен в таблице 1. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.

Примечание: Состав ИК зависит от конкретного исполнения.

Таблица 1 - Первичные измерительные преобразователи

Наименование СИ

Тип СИ
