Термостаты ЭЛЕМЕР-Т-150, ЭЛЕМЕР-Т-220, 58648-14

Назначение

Термостаты «ЭЛЕМЕР-Т-150», «ЭЛЕМЕР-Т-220» (далее по тексту - термостаты) предназначены для воспроизведения и поддержания заданной температуры.

Описание

Принцип работы термостатов основан на воспроизведении и поддержании заданной температуры в ванне с теплоносителем.

Термостаты имеют две модификации - «ЭЛЕМЕР-Т-150» и «ЭЛЕМЕР-Т-220», отличающиеся конструктивными особенностями и диапазоном воспроизводимых температур. Модификации термостатов имеют два индекса заказа (А и В), отличающиеся по нестабильности и неоднородности температурного поля.

Конструктивно термостаты выполнены в виде моноблочного металлического корпуса с переносной ручкой. В задней части корпуса расположена ванна для жидкости (теплоносителя) с магнитной мешалкой для перемешивания теплоносителя. В ванну вмонтированы нагревательные и охладительные элементы («ЭЛЕМЕР-Т-150») и контрольный датчик температуры. В передней части корпуса находится электронный узел для контроля и поддержания заданной температуры.

Для управления нагревательными элементами («ЭЛЕМЕР-Т-150», «ЭЛЕМЕР-Т-220») и охладительными элементами («ЭЛЕМЕР-Т-150») используются полупроводниковые реле.

На передней панели расположен регулятор с 2-строчным, 4-значным, 7-сегментным (светодиодным) цифровым дисплеем для индикации контрольной и заданной температуры, а также плавный поворотный регулятор для уменьшения/увеличения скорости перемешивания.

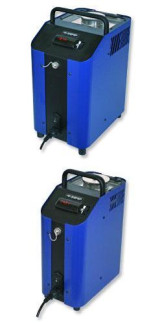

Фотографии общего вида термостатов представлены на рисунке 1.

В термостатах предусмотрено только метрологически значимое внутреннее программное обеспечение (ПО).

Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений встроенного ПО СИ и измеренных данных.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Технические характеристики

Диапазоны воспроизводимых температур, °С, для термостата:

-    «ЭЛЕМЕР-Т-150» в зависимости от теплоносителя:

этиловый спирт    от минус 30 до плюс 10,

дистиллированная вода    от плюс 10 до плюс 90,

силиконовое масло    от плюс 10 до плюс 150;

-    «ЭЛЕМЕР-Т-220» в зависимости от теплоносителя:

дистиллированная вода    от плюс 30 до плюс 90,

силиконовое масло    от плюс 90 до плюс 220. Нестабильность поддержания температуры за 30 мин, °С, для индекса заказа не более:

А    ±(0,015+0,0003 х |t|),

В    ±0,05. Неоднородность температурного поля по высоте 80 мм от защитной сетки сенсорной корзины, °С, для индекса заказа не более:

А    ±(0,02+0,0003 х |t|),

В    ±0,1. Неоднородность температурного поля по радиусу 18 мм от центра сенсорной корзины, °С, для индекса заказа не более:

А    ±(0,02+0,0003 х |t|),

В    ±0,1.

Разрешающая способность, °С:    0,1. Питание осуществляется от сети переменного тока с частотой (50±1) Гц и напряжением, В, для термостата:

-    «ЭЛЕМЕР-Т-150»    от 90 до 240,

-    «ЭЛЕМЕР-Т-220»    от 115 до 240 при номинальном значении напряжения 220 В.

Мощность, потребляемая от сети переменного тока, В А, не более для термостата:

-    «ЭЛЕМЕР-Т-150»    400,

-    «ЭЛЕМЕР-Т-220»    1000. Термостат «ЭЛЕМЕР-Т-150» устойчив к температуре окружающего воздуха:

-    от плюс 5 до плюс 40 °С для температуры воспроизведения от минус 10 до плюс 150 °С,

-    от плюс 5 до плюс 25 °С для температуры воспроизведения от минус 30 до минус 10 °С. Термостат «ЭЛЕМЕР-Т-220» устойчив к температуре окружающего воздуха:

-    от плюс 5 до плюс 40 °С для температуры воспроизведения от плюс 30 до плюс 220 °С. Габаритные размеры и масса термостатов не более значений, указанных в таблице 2.

Таблица 2 - Габаритные размеры и масса термостатов

Показатели надежности:

Средняя наработка на отказ не менее 10000 ч.

Средний срок службы не менее 5 лет.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.065154.001РЭ типографским способом.

Комплектность

Комплектность термостатов приведена в таблице 3. Таблица 3 - Комплектность

осуществляется в соответствии с разделом «Методика поверки» руководства по эксплуатации НКГЖ.065154.001РЭ «Термостаты «ЭЛЕМЕР-Т-150», «ЭЛЕМЕР-Т-220», утвержденным ФГУП «ВНИИМС» 15.08.2014 г.

Основные средства поверки:

-    термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1 2-го разряда: диапазон - минус 50.. .450 °С, ПГ: ±0,01, ±0,02 °С;

-    система поверки термопреобразователей автоматизированная АСПТ: диапазон - минус 200...850 °С, ПГ: ±(Ы0-2Ч + 0,5-10-2) °С;

-    термометр сопротивления типа ТС-1288/2: d6, L>200, НСХ: Pt100.

Сведения о методах измерений

содержатся в руководстве по эксплуатации НКГЖ.065154.001РЭ.

Нормативные и технические документы, устанавливающие требования к термостатам «ЭЛЕМЕР-Т-150», «ЭЛЕМЕР-Т-220»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4211-094-13282997-2010 Термостаты «ЭЛЕМЕР-Т-150», «ЭЛЕМЕР-Т-220». Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

При передаче размера единицы температуры (поверка и калибровка средств измерений температуры); выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
