Датчики давления IDP, IGP, IAP, 58652-14

Назначение

Датчики давления IDP, IGP, IAP предназначены для непрерывного преобразования измеряемого параметра - избыточного, абсолютного давления, разности давлений жидкостей и газов - в унифицированный аналоговый и/или цифровой выходной сигнал для использования в системах автоматического контроля, регулирования и управления технологическими процессами.

Описание

Датчики состоят из сенсорного модуля с тензорезистивным преобразователем и микропроцессорного модуля электроники.

Измеряемое давление подаётся в камеру сенсорного модуля. Деформация его чувствительного элемента преобразуется в изменение электрического сопротивления тензорезисторов, которое затем преобразуется в цифровой сигнал аналого-цифровым преобразователем модуля электроники.

Модуль электроники формирует цифровой код, пропорциональный измеряемому давлению. Применение микропроцессора позволяет при формировании выходного сигнала учитывать нелинейность сенсорного модуля и влияние внешних факторов (например, температуры измеряемой среды или окружающего воздуха).

Цифровой код может быть передан на внешние цифровые устройства. Для формирования унифицированного аналогового выходного сигнала цифровой код подвергается цифроаналоговому преобразованию.

Конфигурирование датчиков, их настройка, тестирование и обслуживание может производиться при помощи кнопок встроенного индикатора, портативного коммуникатора, или персонального компьютера.

Датчик может быть оборудован встроенным жидкокристаллическим дисплеем.

Датчики предназначены для измерения давления сред, по отношению к которым материалы датчика, контактирующие с измеряемой средой, являются коррозионностойкими.

Датчики разности давлений имеют возможность выдавать информацию об измеряемой величине пропорционально квадратному корню из измеренной разности давлений.

По видам измеряемого давления датчики давления IDP, IGP, IAP можно подразделить на: датчики разности давлений IDP10, IDP15D, IDP25, IDP31D, IDP32D, IDP50, датчики избыточного давления IGP10, IGP10S, IGP20, IGP25, IGP50, IGP60G и датчики абсолютного давления IAP10, IAP10S, IAP20.

Датчики имеют взрывозащищенное исполнение с видами взрывозащиты «Искробезопасная электрическая цепь» или «Взрывонепроницаемая оболочка».

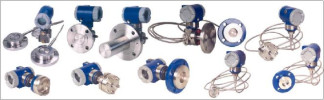

Фотография общего вида датчиков представлена на рисунке 1.

На датчиках давления IDP, IGP, IAP установлено программное обеспечение. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

При работе прибора пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики датчиков давления IDP, IGP, IAP.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.

Основные технические характеристики датчиков разности давлений приведены в таблице 2. Таблица 2

Основные технические характеристики датчиков избыточного давления приведены в таблице 3. Таблица 3.

Таблица 4.

* П - монтаж датчика может осуществляться непосредственно на трубопровод (прямой монтаж) К - монтаж датчика осуществляется на кронштейн, устанавливаемый на трубу Ду50 или плоскую поверхность

Дополнительная погрешность от изменения

температуры окружающей среды, %/28°С    ± (0,18% ВГД + 0,025% НД)

± (0,03% ВГД + 0,060% НД) ± (0,05% ВГД + 0,045% НД) ±(0,08% ВГД + 0,025% НД) (в зависимости от модели и настройки)

где: ВГД - верхняя граница диапазона.

НД - настроенный диапазон.

Дополнительная погрешность от влияния статического давления

(для датчиков разности давлений),%/7 МПа    ±(от 0,35 до 0,8)

(в зависимости от модели и настройки)

Примечание: При перенастройке (уменьшении) диапазона измерений датчика относительно максимального диапазона измерений сенсорного модуля, значение предела допускаемой основной погрешности увеличивается. Зависимость погрешности от диапазона измерений приведена в эксплуатационной документации.

Габаритные размеры, мм    от 165*114x137 до 295*254*239

(в зависимости от модели)

Масса, кг    от 1,5 до 22,8

(в зависимости от модели)

Наносится на прикрепленную к датчику табличку методом гравирования и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят:

Датчик    1 шт.

Методика поверки    1 экз. (на датчик и партию до 10-и штук)

Паспорт    1 экз (на каждый датчик)

Поверка

Осуществляется по документу МП 58652-14 «Датчики давления IDP, IGP, IAP. Методика поверки», утвержденному ФГУП «ВНИИМС», утвержденному ФГУП «ВНИИМС» 02.04.2014 г.

Основные средства поверки:

-    грузопоршневые манометры МП-2,5; МП-6; МП-60; МП-600 1 и 2 разрядов;

-    задатчики давления Воздух-1600, Воздух-2,5, Воздух-6,3;

-    вольтметр эталонный кл. точности не ниже 0,01; в.п.и. до 50 В.

-    магазин сопротивлений кл. точности не ниже 0,01; сопротивление до 3 кОм.

Сведения о методах измерений

Методика измерений приведена в документе «Датчики давления IDP, IGP, IAP. Паспорт».

Нормативные и технические документы, устанавливающие требования к датчикам давления IDP, IGP, IAP

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.802-2012 « Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

ГОСТ 8.107-81. ГСИ. Государственный специальный эталон и государственная поверочная

8    3

схема для средств измерений абсолютного давления в диапазоне 1-10 -1-10 Па.

ГОСТ 8.223-76. ГСИ. Государственный специальный эталон и государственная поверочная

2 2

схема для средств измерений абсолютного давления в диапазоне 2,7-10 -4000-10 Па.

ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП.

Техническая документация изготовителя.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
