Весы автоматические ETICA, 58654-14

Назначение

Весы автоматические ETICA (далее - весы) предназначены для определения массы упакованного товара в движении и распределения упаковок в зависимости от значения разности между их массой и установленным номинальным значением, и маркировки фасованных товаров.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза, находящегося на грузоприемном устройстве (далее - ГПУ) весов, с помощью весоизмерительного тензорезисторного датчика (далее датчик), в аналоговый электрический сигнал, изменяющийся пропорционально массе груза, и дальнейшем преобразовании этого сигнала в цифровой вид с помощью устройства обработки аналоговых данных.

Далее сигнал поступает на вход компьютерного терминала (далее - терминал), где значение массы груза индицируется на его цифровом дисплее.

Информация о массе взвешиваемого груза через интерфейсы RS 232, RS 485, Ethernet, Wi-Fi, USB может быть передана на внешние устройства (ПК, принтеры, вторичные дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры).

Весы выполнены на единой конструктивной основе и состоят из:

-    грузоприемного устройства (далее - ГПУ), представляющего собой грузоприемную платформу с заводским обозначением WP2 с датчиком и встроенным устройством обработки аналоговых данных TD27, производства фирмы «Mettler-Toledo (Albstadt) GmbH», Германия. На платформе устанавливается ленточный транспортер или роликовый конвейер, кроме того ГПУ может быть оснащено дополнительными транспортерами или конвейерами для подачи и перемещения взвешиваемого груза, при этом масса груза определяется автоматически, во время его перемещении по транспортеру;

-    компьютерного терминала ETМ, установленного на корпусе весов, с программным обеспечением (ПО) (операционная система Windows 7 или Windows XPe, Linux, WePOS, POSReady), которое позволяет регулировать скорость движения транспортера, параметры сортировки, осуществлять ввод цены и расчет стоимости транспортируемого груза, и выполнять другие сервисные функции;

-    фотоэлементов и маркиратора (принтер с аппликатором). Фотоэлементы предназначены для определения положения взвешиваемого объекта на конвейере и подачи сигналов для начала процесса взвешивания и этикетирования;

Конструкция весов предусматривает возможность подключения дополнительных устройств (например: металлодетектора, сканера штрих-кодов, интеграционных комплектов к упаковочным машинам, устройств для сортировки и отбраковки продукта, комплекта для изменения положения принтера и др.).

Весы имеют следующие устройства и функции:

-    устройство первоначальной установки нуля весов (ГОСТ Р 54796-2011, п. 3.2.10.12);

-    устройство автоматической и полуавтоматической установки нуля (ГОСТ Р 54796-2011, п.п. 3.2.10.11, 3.2.10.10);

-    устройство слежения за нулем (ГОСТ Р 54796-2011, п. 3.2.10.13);

-    устройство взвешивания тары (ГОСТ Р 54796-2011, п. 3.2.10.16);

-    устройство предварительного задания массы тары (ГОСТ Р 54796-2011, п. 3.2.10.17);

-    устройство для этикетирования массы и стоимости взвешенного изделия (ГОСТ Р 54796-2011, п.3.1.3.3;

-    вычисления стоимости товара по заданной цене;

-    быстрого доступа к наименованию товаров, их ценам и хранению в энергонезависимой памяти результатов взвешиваний и стоимости товаров;

-    ввода абсолютных или процентных скидок с цены за килограмм или стоимости;

-    выдачи отчета по расфасовке для отдельного товара и всех товаров за день или за определенный период;

-    возможности выбора счетчика по массе товара или по количеству упаковок;

-    функции самодиагностики и информации для оператора о возникших ошибках. Модификации изготавливаемых весов, отличаются максимальными нагрузками,

габаритными размерами транспортера, рабочей скоростью грузового конвейера и при заказе имеют вид:

ETICA X Y Z 0 (- G) (i), где X - обозначение исполнения компьютерного терминала ЕТМ:

«1» - терминал с монохромным дисплеем и функционально-цифровой клавиатурой; «2» - терминал с монохромным или цветным дисплеем с диагональю 5,7’ и функционально-цифровой клавиатурой;

«3», «4» - терминал с цветным сенсорным дисплеем;

«5» - промышленное исполнение терминала в корпусе из нержавеющей стали с цветным дисплеем с диагональю 5,7’

«7» - промышленное исполнение терминала в корпусе из нержавеющей стали с цветным сенсорным дисплеем диагональю 10,4’;

Y - тип - автоматическая система с тремя транспортёрами используемого принтера:

«3» - принтер со скоростью печати до 35 этикеток в минуту;

«4» - принтер со скоростью печати до 70 этикеток в минуту;

Z - количество ленточных транспортеров или роликовых конвейеров - 0, 1, 2, 3 или 4;

(G) - дополнительный усовершенствованный принтер с автоматической регулировкой места нанесения этикетки;

(i) - возможность подключения упаковочного оборудования.

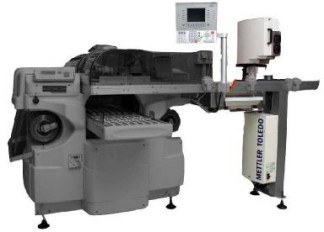

Примеры общего вида весов показаны на рисунках 1 - 3.

Рисунок 2 — Модификация весов с двумя    Рисунок 3 — Модификация весов с тремя

транспортёрами    транспортёрами

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами (наклейками) на задней поверхности терминала и ГПУ, как показано на рисунках 4 - 8.

На корпусе весов прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:

-    наименование и обозначение весов;

-    товарный знак предприятия-изготовителя;

-    класс точности по ГОСТ Р 54796-2011;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значение производительность (максимальной);

-    значение поверочного деления (е);

-    знак утверждения типа средств измерения;

-    напряжение и частота питания;

-    серийный номер весов по системе нумерации предприятия-изготовителя.

Программное обеспечение

Весы имеют встроенное ПО, которое делится на метрологически значимое и метрологически незначимое.

Метрологически незначимое ПО хранится на центральной плате памяти терминала.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП TD27, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологических значимых параметров осуществляется только в сервисном режиме работы весов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Кроме того, защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами (наклейками) на задней поверхности терминала и ГПУ.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».

Технические характеристики

Класс точности по ГОСТ 54796-2011 .......................................................................................Y(a)

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), интервалов взвешивания, пределов допускаемой погрешности при поверке и производительности весов приведены в таблице 2.

Таблица 2

Диапазон выборки массы тары, % от НПВ ............................................................................... 100

Производительность взвешивания, упаковок/мин, не более..................................................... 70

Диапазон рабочих температур, °С............................................................от минус 10 до плюс 40

Параметры адаптера сетевого питания:

"D    ллл+10%

-    входное напряжение, В ................................................................................................. 220 _15%

-    частота, Гц ................................................................................................................................ 50±1

Потребляемая мощность, В-А..................................................................................................... 500

Габаритные размеры весов, мм,........................................................................ 2000 x 1500 x 1700

Масса весов, кг, не более............................................................................................................. 250

Средний полный срок службы, лет ................................................................................................ 8

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закреплённую на корпусе и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Весы автоматические ETICA - 1 шт.

Руководство по эксплуатации - 1 экз.

Поверка

осуществляется по документу МЦКЛ.0152.МП «Методика поверки», утвержденному ЗАО КИП «МЦЭ» 14.07.2014 г.

Основное поверочное оборудование - гири класса точности М1-2 по ГОСТ OIML 111-2009, весы по ГОСТ OIML R 76-1-2011 с пределами допускаемой погрешности не менее 1/5 погрешности поверяемых весов.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Весы автоматические ETICA. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам автоматическим ETICA

1 ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматического действия. Часть 1. Метрологические и технические требования. Методы испытаний».

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы».

3    Техническая документация фирмы-изготовителя.

Рекомендации к применению

осуществление торговли.
