Индикаторы весоизмерительные СКИ-12, 58661-14

Назначение

Индикаторы весоизмерительные СКИ-12 (далее индикаторы) предназначены для измерения аналогового электрического сигнала.

Описание

Индикаторы весоизмерительные СКИ-12 согласно ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» являются модулями весов и весоизмерительных устройств неавтоматического действия и относятся к терминалам (п.п. Т.2.2.5). Также индикаторы могут использоваться в качестве модулей и другого измерительного оборудования при условии согласованности характеристики их входного-выходного сигнала и других параметров.

Индикаторы выполнены в отдельном корпусе и состоят из стабилизированного источника питания, устройства преобразования входного электрического сигнала, процессора, программируемого ПЗУ (для хранения параметров конфигурации, настройки и другой информации) и табло для отображения результатов измерения.

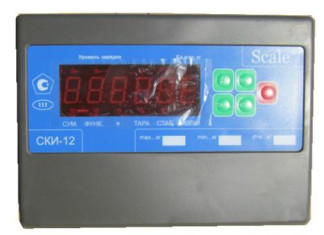

Общий вид индикатора представлен на рисунке 1.

Принцип действия индикаторов основан на измерении сигнала от одного или нескольких аналоговых весоизмерительных тензорезисторных датчиков с последующим преобразованием аналоговых сигналов в цифровой код и выводе измерительной информации в единицах массы на цифровое встроенное табло.

Индикаторы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    прибор для работы в качестве индикатора для многоинтервальных весов (Т.3.2.6) или многодиапазонных весов (T.3.2.7);

-    полуавтоматическое устройство установки нуля (Т.2.7.2.2);

-    устройство слежения за нулем (T.2.7.3);

-    устройство выборки массы тары (устройство уравновешивания тары - T.2.7.4.1);

-    устройство выбора единиц измерений (2.1).

Знак поверки в виде наклейки наносится на корпус индикатора на лицевую панель рядом с маркировочной табличкой.

Схема пломбировки индикаторов от несанкционированного доступа приведена на рисунке 2.

Программное обеспечение (далее - ПО) индикаторов является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении индикатора.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с МИ 3286-2010 - «С». Защита от несанкционированной модификации, обновления (загруз -ки), удаления и иных преднамеренных изменений метрологически значимой части обеспечивается установкой пломбы, блокирующей доступ к кнопке юстировки либо установкой пломбы, блокирующей вскрытие корпуса индикатора.

• Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Технические характеристики

Таблица 2 - Основные метрологические и технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и индикатор.

Комплектность

1.    Индикатор.......................................

1 шт. 1 экз. 1 экз.

2.    Эксплуатационная документация

3.    Методика поверки..........................

Поверка

Осуществляется в соответствии с документом МП 58661-14 «Индикаторы весоизмерительные СКИ-12. Методика поверки», утвержденным ФГУП «ВНИИМС» 20 июня 2014 г. и входящим в комплект эксплуатационной документации.

Основные средства поверки:

-    имитатор сигналов тензорезисторных весоизмерительных датчиков 0-10 мВ с пределами допускаемой погрешности не более ±1 мкВ;

-    измеритель напряжения постоянного тока с пределами измерений 0-10 В, пределами допускаемой погрешности ±1 мкВ.

Сведения о методах измерений

Измерение массы проводится согласно разделу 3 «Индикаторы весоизмерительные СКИ-12. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к индикаторам весоизмерительным СКИ-12

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы изготовителя.

Рекомендации к применению

В составе весов и весоизмерительных устройств:

-    осуществление торговли.
