| Номер в госреестре | 58670-14 |
| Наименование СИ | Устройства синхронизирующие |
| Обозначение типа СИ | ССВ-1Г |
| Изготовитель | ЗАО "КОМСЕТ-сервис", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 26.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Устройства синхронизирующие ССВ-1Г (далее - устройства) предназначены для формирования импульсных сигналов с заданными параметрами частоты и низкочастотного шума, корректируемых по внешним эталонным сигналам, и сетевых протоколов времени с целью применения в системе синхронизации в сетях связи общего пользования и технологических сетях связи.
Принцип действия устройств основан на периодическом сравнении частоты сигнала от текущего внешнего источника синхронизации с частотой внутреннего опорного генератора (далее ОГ) и подстройке частоты ОГ, обеспечивающего формирование выходных сигналов: 2,048 МГц, а также 5 и 10 МГц, имеющих высокую точность частоты ОГ и низкие значения низкочастотного шума, выраженные через характеристики максимальной ошибки временного интервала (МОВИ) и девиации временного интервала (ДВИ).
В качестве внешних источников синхронизации может использоваться сигнал «1Гц» с внешнего входа модулей «PPS» и «COMB», внутреннего модуля «ГЛОНАСС/GPS», синхросигнал 2,048МГц (2,048Мбит/с) модуля «SYNC» или сигнал 5 МГц (10 МГц) модуля «10М».
Дополнительно обеспечивается выполнение функций синхронизации сетей передачи данных с коммутацией пакетов, по протоколам NTP (Network Time Protocol) и PTP (Precision Time Protocol) в сетях IP.
Устройства соответствуют рангу рабочего средства измерений времени и частоты согласно государственной поверочной схеме ГОСТ 8.129-2013.
Конструктивно устройства выполнены в металлическом корпусе высотой 1,5U, с элементами крепления для установки в стандартные стойки или шкафы шириной 19 дюймов. В корпус устройств вставляются модули, тип и количество которых оговаривается при заказе. Устройства выпускаются с питанием соответственно от источника постоянного тока напряжением 60 В с заземленным плюсом и от источника переменного тока напряжением 220 В, частотой 50 Гц.
По условиям эксплуатации устройства удовлетворяют требованиям, предъявляемым к средствам измерений по группе 3 ГОСТ 22261-94.

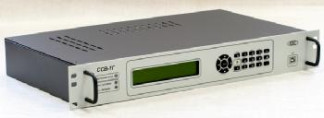

Общий вид устройства с указанием защиты от несанкционированного доступа, выполненной с помощью однократно используемой этикетки, и вид антенных блоков ШВЕА.464659.004 и GPSGL-STMG-SPI-40NCB изображены на рисунке 1 и 2
Программное обеспечение (ПО) встроенное, версия 3.2.4, с управляющими функциями.
| Идентис | жкационные данные ПО следующие: | |||
| Наименование ПО | Идентифи кационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| StendTimeServer | SSV3 2 4 | 3.2.4 | - | - |
Устройства по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относятся к группе "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям устройств, включая процессор, защищен конструкцией устройств и этикеткой. Модификация ПО возможна только в сервисных центрах изготовителя.
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности по частоте в режиме | ±3-10"10 |
| удержания (за 24 часа) | |
| Параметры низкочастотного шума (блуждания фазы) при времени наблюдения t | |
| в секундах: | |
| МОВИ, нс, не более | |
| в интервале наблюдения, с: 0,1 < t < 1000 | 0,275t+25 |
| в интервале наблюдения, с: t > 1000 | 0,01t+290 |
| ДВИ, нс, не более | |
| в интервале наблюдения, с: 0,1 < t < 100 | 3 |
| в интервале наблюдения, с: 100 < t < 1000 | 0,03t |
| в интервале наблюдения, с: 1000 < t < 10000 | 30 |
| Амплитуда выходных сигналов 5; 10 МГц на нагрузке 50 Ом, В | 1 ± 0,2 |
| Амплитуда выходных сигналов 2,048 МГц на нагрузке: | |
| 75 Ом (коаксиал), В | от 0,75 до 1,5 |
| 120 Ом (витая пара), В | от 1,0 до 1,9 |
| Общие характеристики | |
| Рабочие условия применения: | |
| диапазон температур воздуха, °C, | 5 - 40 |
| влажность воздуха при температуре 25°C, %, не более | 80 |
| Условия транспортирования и хранения: | |
| - температура окружающей среды, °C | минус 50 - +50 |
| - средняя относительная влажность воздуха при 20 °C, % | 80 |
| Электропитание: | |
| - от сети переменного тока частотой, Гц | 47,5 - 52,5 |
| напряжением, В | 187 - 242 |
| - источника постоянного тока напряжением, В | 36 - 72 |
| Размеры (длина х ширина х высота), мм | 483x255x65 |
| Масса, кг, не более | 6 |
Знак утверждения типа наносится на заднюю сторону устройства в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
- устройство синхронизирующее ССВ-1Г 1 шт.
- антенный кабель* 1 шт.
- блок антенный GPS/ГЛОНАСС* 1 шт.
- кабель питания (для вариантов с питанием от сети переменного тока) 1 шт.
- модули расширения* (модуль синхронизации частоты 5/10 МГц M10M, модуль синхронизации частоты MSYNC 120, модуль синхронизации частоты MSYNC 75, дополнительные модули синхронизации времени MSER, MLAN или МТП, модуль приема/формирования сигнала 1 Гц MPPS, модуль комбинированный MCOMB) по 1 шт.
- руководство по эксплуатации ЛЖАР.468150.004-02 РЭ 1 шт.
- методика поверки ЛЖАР.468150.004-02 МП 1 шт.
* тип выбирается при заказе
Поверка проводится в соответствии с документом ЛЖАР.468150.004-02 МП "Устройства синхронизирующие ССВ-1Г. Методика поверки", утвержденным ФГУП ЦНИИС в сентябре 2014 г.
Основные средства поверки:
- измеритель временных отклонений ИВО-1М (рег. № 18813-05): 5 МГц, 1 МГц,
100 кГц; ±210-11;
- осциллограф двухканальный широкополосный С1-108 (рег. № 7866-80), 0-350 МГц; 20 мВ-8 В, время нарастания переходной характеристики менее 1 нс; погрешность по оси Х <1 % и Y <1,5 %.
"Устройства синхронизирующие ССВ-1Г. Руководство по эксплуатации", ЛЖАР.468150.004-02 РЭ.
Нормативные и технические документы, устанавливающие требования к устройствам синхронизирующим ССВ-1Г
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Технические условия ЛЖАР.468150.004-02 ТУ.
выполнение работ по оценке соответствия промышленной продукции (средств связи) установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
