Системы измерений длительности соединений Протей-imSwitch5, 58671-14

Назначение

Системы измерений длительности соединений Протей-1т8’ш1ск5, далее СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС входит в состав оборудования с измерительными функциями «ПРОТЕЙ-imSwitch5», версия ПО 4.2, производства ООО «НТЦ ПРОТЕЙ».

Оборудование используется на сети связи общего пользования в качестве: транзитного, оконечного-транзитного, оконечного узла связи, выполняющего функции городской автоматической телефонной станции, с использованием технологий коммутации пакетов информации, ОКС №7 (MTP, ISUP-R, SCCP, TCAP), 2ВСК, протоколов SIP, H.323, Н.248, SIGTRAN.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Программное обеспечение imSwitch.5 устанавливается на промышленные сервера, с возможностью объединения в кластер средствами Ethernet-сети. Сервера размещается в телекоммуникационном шкафу, двери которого блокируются от несанкционированного доступа замком с электронной защитой и специальным ключом.

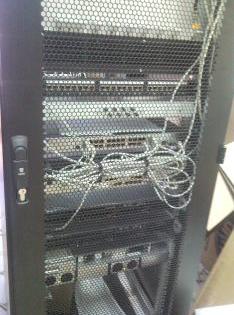

Общий вид оборудования и схема блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии 4.2, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1

Таблица 1

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

•    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

•    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

•    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

•    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

•    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений ± 1 с;

•    вероятность неправильного тарифицирования телефонного соединения, не более 0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

■    Методика поверки на СИДС;

■    СИДС, в составе комплекса оборудования;

■    руководство по эксплуатации 5295-001-54213703-2014РЭ систем измерений длительности соединений Протей-imSwitch5.

Поверка

осуществляется по документу 5295-001-54213703-2014МП «Системы измерений длительности соединений Протей-imSwitch5 Методика поверки», утвержденному ФГУП ЦНИИС в сентябре 2014 г.

Основное средство поверки:

• формирователь телефонных соединений Призма: (1 - 3600) с, А = ± 0,25 с.

Сведения о методах измерений

Руководство по эксплуатации 5295-001-54213703-2014РЭ систем измерений длительности соединений Протей-imSwitch5, версия ПО 4.2.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений Протей-imSwitch5

•    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

•    Техническая и эксплуатационная документация ООО «НТЦ ПРОТЕЙ».

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
