| Номер в госреестре | 58678-14 |
| Наименование СИ | Измерители количества информации |
| Обозначение типа СИ | Вектор-ИКИ |
| Изготовитель | ООО "Координационно-информационное агентство" (КИА), г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 07.10.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Измерители количества информации Вектор-ИКИ (далее - Вектор-ИКИ) предназначены для формирования и/или измерения количества информации при предоставлении услуг в проводных и беспроводных сетях пакетной передачи данных и в сетях Интернет.
Вектор-ИКИ представляет собой аппаратно-программную систему, состоящую из персонального компьютера (ПК) - нетбука с общим и специальным программным обеспечением, и дополнительными и/или встроенными в ПК модулями и абонентскими устройствами с интерфейсами проводной и беспроводной связи следующих стандартов: WiFi 802.11 a/b/g/n, WiMAX 802.16, GPRS/EDGE/UMTS/HSPA, LTE, IMT-MC 450/ CDMA2000, Ethernet 10/100/1000, Modem СТФ-1(FXO), ADSL. Все составные части Вектор-ИКИ размещены в сумке-кейсе.
Работа Вектор-ИКИ основана на использовании возможностей выхода Вектор-ИКИ в проводные и беспроводные сети связи, установления связи с оборудованием операторов связи для получения и/или передачи информации, проведения измерений по заданной программе параметров переданной/принятой информации.
Вектор-ИКИ обеспечивает установление связи и проведение следующих операций:
• формирование, передача установленного количества информации по заданной
программе;
• измерение количества и других параметров принятой информации;
• обработка и отображение параметров и характеристик принятой/переданной информации
(количество информации, длительности и скорости приема/передачи).

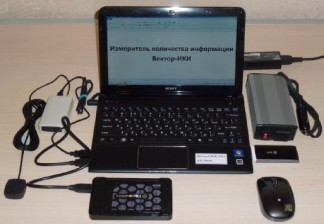

Внешний вид Вектор-ИКИ с указанием мест нанесения знака утверждения типа, наименования и пломбирования приведен на рисунке 1.
Идентификационные данные программного обеспечения (ПО) - идентификационное наименование, номер версии, цифровой идентификатор, алгоритм вычисления цифрового идентификатора приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения Вектор-ИКИ
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный код) программмного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) Vector IKI ID | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ВЕКТОР -ИКИ | 1,0. | 0DCE353E327444DF9231CA26C4280A89 | md5 |
ПО Вектор-ИКИ обеспечивает необходимую точность средства измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Диапазон формирования и/или измерений количества информации
в IP-соединениях...............................................................от 10 байт до 100 Гбайт.
Пределы допускаемой абсолютной погрешности погрешность формирования
и/или измерений количества информации в IP- соединениях, байт...................................0.
Диапазон измерений длительностей IP-соединений, с............................от 1,0 до 3600.
Пределы допускаемой погрешности измерения длительностей IP-соединений, с......± 0,2.
Максимальная измеряемая скорость приёма/передачи информации, Гбайт/с................10.
Пределы допускаемой относительной погрешности измерения скорости
приёма/передачи информации в IP-соединениях, %....................................... ± 1,0.
Напряжение питания Вектор-ИКИ от сети переменного тока
частотой (50 ± 0,5) Гц, В................................................................... 220 ± 22.
Потребляемая мощность, В А, не более................................................................ 100.
Г абаритные размеры сумки-кейса (длина х ширина х высота), мм, не более 400 x 300 x 70.
Масса, кг, не более..................................................................................................................3.
Время установления рабочего режима, мин, не более.............................................30.
Продолжительность непрерывной работы, ч/сутки...................................................8.
Рабочие условия эксплуатации:
- температура от 10 до 35 °С;
- относительная влажность воздуха при температуре 25 °С не более 80%;
- атмосферное давление от 84 до 106,7 кПа.
наносится типографским способом на титульные листы паспорта, руководства по эксплуатации и на нижнюю часть клавиатурной панели нетбука в виде наклейки.
Комплект поставки Вектор-ИКИ приведен в таблице 2.
Таблица 2- комплект поставки Вектор-ИКИ
| Наименование | Обозначение, тип | Кол | Примечание |
| 1 Измеритель количества информации в составе: | Вектор-ИКИ | 1 | |
| 1.1 Нетбук с операционной системой Windows XP, Windows 7,Windows 8 | Acer AspireOne, Asus EEE PC, Sony, Lenovo IdeaPad, MSI, | 1(*) | совместим с ШМ РС (**) |
| 1.2 Абонентское устройство (модем) с поддержкой сетей WiFi | Intel Wireless WiFi Link 4965AGN, Intel Wireless WiFi Link 5100, Intel Ultimate N WiFi Link 5300, Intel WiFi Link 5100 Products | 1(*) | (**) |
| 1.3 Абонентское устройство (модем) с поддержкой сетей WiMAX | miniPCI-e карты: Intel WiMAX/WiFi Link 5150,5350, Intel WiMAX/WiFi Link 6250, 6235 USB: ZTEAX320, Samsung SWC-U200, Seowon SWU-3220A, Huawei BM325, | 1(*) | (**) |
| 1.4 Абонентское устройство (модем) с поддержкой сетей GSM900/1800 и UMTS 2100/900 (режимы передачи данных GPRS/EDGE/HSPA) | Nokia, Huawei, Sagem Siemens, Sony Ericsson, Huawei, ZTE | 1(*) | (**) |
| 1.5 Абонентское устройство (модем) с поддержкой LTE | Nokia, Huawei, Sagem,Siemens, Sony Ericsson, Huawei, ZTE | 1(*) | (**) |
| 1.6 Абонентское устройство (модем) с поддержкой сетей IMT-MC-450 | Ubiquam, AnyData C-montech | 1(*) | (**) |
| 1.7 Абонентское устройство коммутируемой линии связи (модем СТФ-1 FXO) | D-Link DFM-562E, D-Link DU-562M | 1(*) | (**) |
| 1.8 Абонентское устройство для оптических линий связи | Huawei EchoLife HG850a, GPON vaid-gp801, GPON ONT RFT630, NTE- RG-1402F | 1 | (**) |
| 1.9 Абонентское устройство цифровой линии связи ADSL | Huawei SmartAX MT880, ZTE ZXDSL 831 II | 1(*) | (**) |
| 1.10 Кабель соединительный Ethernet RJ-45 прямое соединение | - | 1(*) | (**) |
| 1.11 Кабель соединительный Ethernet RJ-45 обратное соединение | - | 1(*) | (**) |
| 1.12 Внешний дисковый накопитель с файлами эталонных объёмов | - | 1(*) | (**) |
| 1.13 Приемник сигналов ГНСС ГЛОНАСС/GPS | Приемник навигационный МНП-М3, МНП-М7, КБ «НАВИС» | 1 | (**) |
| 1.14 Сумка-кейс | - | 1 | (**) |
| 1.15 Манипулятор типа “мышь” | - | 1 | |
| 2 Руководство по эксплуатации | КБРД.468261.004РЭ | 1 | |
| 3 Паспорт | КБРД.468261.004ПС | 1 | |
| 4 Методика поверки | КБРД.468261.004МП | 1 | |
| (*) - количество определяется по согласованию с заказчиком (**) - тип определяется по согласованию с заказчиком | |||
осуществляется в соответствии с документом КБРД.468261.004МП «Инструкция. Измерители количества информации Вектор-ИКИ. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 24.07.2014 г.
Основные средства поверки:
государственный первичный эталон единиц измерения объемов передаваемой цифровой информации по каналам Интернет и телефонии ГЭТ200-2012, неисключённая систематическая погрешность - 0 байт;
формирователь телефонных соединений Вектор-СИДС-2012, рег. № 52564-13, диапазон формирования/измерения длительности соединений (1...86400) с, пределы допускаемой абсолютной погрешности формирования длительности соединений ± 0,1 с, пределы допускаемой абсолютной погрешности измерения длительности соединений ± 0,5 с.
Измерители количества информации Вектор-ИКИ. Руководство по эксплуатации. КБРД.468261.004РЭ
Нормативные и технические документы, устанавливающие требования к измерителям количества информации Вектор-ИКИ
1 ГОСТ 8.129-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».
2 Техническая документация изготовителя.
Учет объема оказанных услуг электросвязи операторами связи.
| Зарегистрировано поверок | 8 |
| Поверителей | 2 |
