| Номер в госреестре | 58680-14 |
| Наименование СИ | Анализаторы телевизионные и спутниковые |
| Обозначение типа СИ | HD Ranger Lite, HD Ranger+, HD Ranger 2 |
| Изготовитель | "PROMAX Electronica S.L.", Испания |
| Год регистрации | 2014 |
| Срок свидетельства | 07.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы телевизионные и спутниковые HD Ranger Lite, HD Ranger +, HD Ranger 2 (далее по тексту - анализаторы) предназначены для измерения уровня цифровых и аналоговых телевизионных (ТВ) сигналов в сетях кабельного телевидения.
Анализаторы телевизионные и спутниковые HD Ranger Lite, HD Ranger +, HD Ranger 2 представляют собой супергетеродинный приемник с ручной и автоматической перестройкой частоты.
Измерения уровня сигнала на входе прибора осуществляется с помощью аналогоцифрового преобразования и пикового детектирования сигнала с выхода усилителя.
Принцип действия прибора в режиме анализатора спектра основан на методе последовательного анализа сигнала с индикацией спектра на экране прибора.
Центральный процессор прибора обеспечивает прием команд оператора, вводимых с клавиатуры, преобразование данных, отображение их на дисплее и взаимодействие с внешними устройствами. Анализаторы перекрывают диапазон эфирных (5-950) МГц и спутниковых (950-2150) МГц радиочастот.
Питание анализаторов обеспечивается встроенным аккумулятором с функцией перезарядки или с помощью подключения к сети переменного тока посредством внешнего зарядного устройства с постоянным током на выходе, поставляемых вместе с данными аппаратами.

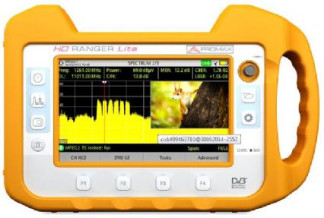

Внешний вид анализаторов телевизионных и спутниковых HD Ranger Lite,
HD Ranger +, HD Ranger 2 показан на рисунке 1.
Программное обеспечение предназначено только для управления режимами работы анализаторов.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Promax software | HD Ranger | не ниже 12.0 | NU 4.16 | — |
Основные сравнительные характеристики анализаторов телевизионных и спутниковых
| HD Ranger Lite | HD Ranger + | HD Ranger 2 | |
| Цифровой стандарт | DVB-T/C/S/S2 | DVB-T/C/S DVB-T2/C2/S2 | DVB-T/C/S DVB-T2/C2/S2 |
| Цифровое радио DAB/DAB+ | нет | опция | опция |
| Измерение оптического волокна | нет | опция | опция |
| Анализатор транспортного потока | нет | нет | да |
| Динамический эхо анализ | нет | да | да |
| Батарея | > 2 ч | > 4 ч | > 4 ч |
| Наименование параметра | Величина, обозначение параметра |
| Пределы допускаемой абсолютной погрешности измерения уровня входного сигнала в режиме анализатора спектра и ТВ-приемника: - диапазон 45 - 950 МГц (25 - 120 дБмкВ) | ± 1,5 дБ |
| - диапазон 950 - 2150 МГц (35 - 100 дБмкВ) | ± 2 дБ |
| Максимальный уровень сигнала на входе, дБ относительно 1 мкВ, (дБмкВ) | + 130 |
| Уровень модуляционных ошибок (MER) ВЧ = 500 МГц, 64 QAM: от 20 до 30 дБ | ± 1,5 дБ |
| от 30 до 35 дБ | ± 1,5 дБ |
| от 35 до 40 дБ | ± 2 дБ |
Квазибезошибочный диапазон входных уровней для:
DVB-T2, при ВЧ = 500 МГц, 64 QAM, защит. интер. 1/128, минус 64 дБм плюс 10 дБм код. скорость 3/5, ВЧ-преселекц. выкл./вкл. минус 72 дБм плюс 10 дБм
Технические характеристики:
Масса - не более 1,9 кг;
Габариты (длинна х ширина х высота) - не более 290 мм х 185 мм х 65 мм
Питающее напряжение зарядного устройства от 100 до 240 В, перем. тока, от 50 до 60 Гц
Условия эксплуатации:
Рабочие условия эксплуатации:
диапазон рабочих температур от плюс 5 до плюс 45 °С
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на заднюю панель анализаторов телевизионных и спутниковых HD Ranger Lite, HD Ranger +, HD Ranger 2 методом наклейки.
| Наименование | Кол-во | Примечание |
| Анализатор телевизионный | 1 | |
| Перезаряжаемый литиевый аккумулятор | 1 | |
| Переход "F"/F - BNC/F | 1 | |
| Переход "F"/F - "DIN"/F | 1 | |
| Переход "F"/F - "F"/F | 1 | |
| Внешнее зарядное устройство постоянного тока | 1 | |
| Чемодан для транспортировки | 1 | |
| Сумка-чехол для переноски | 1 | |
| Ремень для транспортировки | 1 | |
| Зарядное устройство, подсоединяемое к контакту прикуривателя в автомобиле | 1 | |
| USB кабель с разъемом мини USB | 1 | |
| Кабель RCA и многополюсный разъем для Видео и Аудио (левый/правый канал) | 1 | |
| Сетевой шнур | 1 | |
| Руководство по эксплуатации | 1 |
осуществляется по документу МП РТ 2127-2014“ Анализаторы телевизионные и спутниковые HD Ranger Lite, HD Ranger +, HD Ranger 2. Методика поверки”, утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 14 июля 2014 г.
Средства поверки:_
| Наименование средства поверки | Требуемые технические характеристики средства поверки | |
| Пределы измерений | Пределы допускаемой погрешности | |
| Тестер телерадиовещательный R&S SFE, Госреестр 43199-09 | Диапазон частот от 500 кГц до 3 ГГц | ± 5 • 10-8 |
| Анализатор телевизион- | Диапазон частот | ± 0,5 дБ |
| ный R&S ETL, Госреестр | от 100 кГц до 2,5 ГГц | |
| 38441-08 |
Сведения о методиках (методах) измерений содержатся в документе “ Анализаторы телевизионные и спутниковые HD Ranger Lite, HD Ranger +, HD Ranger 2. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования на анализаторы телевизионные и спутниковые HD Ranger Lite, HD Ranger +, HD Ranger 2:
- Техническая документация фирмы-изготовителя PROMAX Electronica S.L., Испания.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 81 |
| Поверителей | 6 |
