Системы автоматизированные оценки защищенности технических средств от утечки информации по каналу побочных электромагнитных излучений и наводок Сигурд-М5 и Сигурд-М6, 58682-14

Назначение

Системы автоматизированные оценки защищенности технических средств от утечки информации по каналу побочных электромагнитных излучений и наводок «Сигурд-М5» и «Сигурд-М6» (далее по тексту - системы) предназначены для измерений параметров электромагнитных излучений и наводок при проведении специальных исследований технических средств.

Описание

Конструктивно системы состоят из комплекта первичных измерительных преобразователей, измерительного устройства и ПЭВМ.

Принцип действия систем основан на измерении и последовательном анализе амплитудно-частотных характеристик электрической и магнитной составляющих электромагнитного поля, а также характеристик сигналов в токопроводящих коммуникациях, наведенных электромагнитными полями.

В качестве первичных измерительных преобразователей используются:

-    антенны измерительные дипольные (АИ5-0, АИ4-14)), предназначенные для измерений напряженности электрического поля;

-    антенны измерительные рамочные (АИР3-2, АИР3-14)), предназначенные для измерений напряженности магнитного поля;

-    токосъемники измерительные (ТИ2-14), ТИ2-24), ТИ2-34)), предназначенные для бесконтактных измерений силы тока в тракте;

-    пробник напряжения (Я6-122/1), предназначенный для контактных измерений переменного напряжения в тракте.

В качестве измерительного устройства используется анализатор спектра Rohde&Schwarz FSH41) для «Сигурд-М5» и Rohde&Schwarz FSH81) для «Сигурд-М6».

Персональная ЭВМ совместно с программным обеспечением (ПО) «Сигурд-Лайт» и «Сигурд-Интерфейс» функционально образуют управляющую подсистему, а комплект первичных измерительных преобразователей и измерительное устройство - измерительную подсистему. Связь между подсистемами осуществляется с помощью стандартных интерфейсов дистанционного управления (GPIB-USB/USB/LAN2)). Тип интерфейса управления измерительным устройством (анализатором спектра) определяется моделью анализатора спектра, входящего в состав конкретной модификации системы.

Системы «Сигурд-М5» и «Сигурд-М6» отличаются используемым анализатором

спектра.

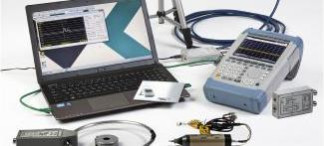

Фотография общего вида системы приведена на рисунке 1.

Место пломбировки от несанкционированного доступа и место нанесения «Знака утверждения типа» приведены на рисунке 2.

Программное обеспечение

Работа систем осуществляется под управлением ПО «Сигурд-Лайт» и «Сигурд-Интерфейс», сертификат соответствия № 06.0001.0221, выдан Автономной некоммерческой организацией «Межрегиональный испытательный центр» (АНО «МИЦ», г. Москва, Зеленоград, корп. 601-а), которое выполняет следующие функции:

-    автоматизация процесса измерений, выполняемых системой;

-    обеспечение дистанционного управления измерительным устройством. Идентификационные данные (признаки) метрологически значимой части ПО указа-

ны в таблице 1.

Таблица 1

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров

Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации изготовителя и на панель измерительного устройства в виде наклейки.

Комплектность

Комплект поставки включает:

-    система «Сигурд-М5» («Сигурд-М6») - 1 комплект;

-    комплект эксплуатационной документации (формуляр МСШЕ.5490-007-39580108-02 ФО3, руководство по эксплуатации МСШЕ.5490-007-39580108-02 РЭ) - 1 комплект;

-    методика поверки - 1 экз.

Поверка

осуществляется по документу МСШЕ.5490-007-39580108-02 МП «Инструкция. Системы автоматизированные оценки защищенности технических средств от утечки информации по каналу побочных электромагнитных излучений и наводок «Сигурд-М5» и «Сигурд-М6». Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 15 июня 2014 года.

Основные средства поверки:

-    установка измерительная К2П-70 (Рег. № 26236-03), диапазон частот от 20 Гц до 300 МГц, пределы допускаемой погрешности определения коэффициентов калибровки антенн ± 1 дБ;

- рабочий эталон напряженности электромагнитного поля в диапазоне частот от 300 Гц до 1000 МГц КОСИ НЭМП «Панировка-ЭМ», диапазон частот от 300 Гц до 1000 МГц, пределы допускаемой погрешности воспроизведения единицы напряженности электрического поля в установке с кольцевым конденсатором УЭК ± 12 %, в установке с плоским конденсатором ± 6 %, в установке с дипольными антеннами УЭД ± 6 %;

-    антенна измерительная рамочная П6-43 (Рег. № 25852-03), диапазон частот от

9    кГц до 30 МГц, коэффициент калибровки от 52 до 17 дБ (1/м);

-    антенна измерительная П6-23М (Рег. № 24810-10), диапазон частот от 0,85 до 17,44 ГГц, эффективная площадь не менее 50 см2, пределы допускаемой относительной погрешности эффективной площади ± 0,8 дБ, КСВН входа антенны не более 1,8;

-    генератор сигналов низкочастотный прецизионный Г3-122 (Рег. № 10237-85), диапазон частот от 0,001 Гц до 1,999999 МГц, пределы допускаемой погрешности установки частоты ± 5 10 Гц;

-    генератор сигналов СВЧ R&S SMR40 (Рег. № 35617-07), диапазон частот от

10    МГц до 40 ГГц, выходная мощность до 0,1 Вт, относительная нестабильность частоты не более 10-6, пределы допускаемой абсолютной погрешности установки выходной мощности ± 1 дБ;

-    анализатор спектра Agilent Е4402В (Рег. № 23670-08), диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой абсолютной погрешности измерений отношения уровней ± 0,8 дБ.

Сведения о методах измерений

МСШЕ.5490-007-39580108-02 РЭ. «Система автоматизированная оценки защищенности технических средств от утечки информации по каналу побочных электромагнитных излучений и наводок «Сигурд». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам автоматизированным оценки защищенности технических средств от утечки информации по каналу побочных электромагнитных излучений и наводок «Сигурд-М5» и «Сигурд-М6»

МСШЕ.5490-007-39580108-02 ТУ. «Системы автоматизированные оценки защищенности технических средств от утечки по каналу побочных электромагнитных излучений и наводок «Сигурд». Технические условия».

Рекомендации к применению

Осуществление деятельности в области обороны и безопасности государства, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
