Частотомеры вибрационные FQ, 58684-14

Назначение

Частотомеры вибрационные FQ (далее - частотомеры) предназначены для измерения частоты в однофазных электрических цепях переменного тока.

Описание

Частотомеры являются приборами, принцип действия которых основан на использовании механического резонанса. Прибор состоит из электромагнита и ряда упругих стальных пластин на общем основании, соединённом с якорем электромагнита. Электрическое напряжение измеряемой частоты подают на обмотку электромагнита, возникающие при этом колебания якоря передаются пластинам, по вибрации которых определяют значение измеряемой частоты. Двухсистемные вибрационные частотомеры (с двойной шкалой) используются для измерения двух частот в системах для их синхронизации.

Частотомеры имеют отсчётное устройство в виде рядных вибрирующих пластин. Конструктивно приборы выполнены в диэлектрических пластиковых корпусах щитового крепления.

Частотомеры имеют четыре модификации с одинарной шкалой FQ 48, FQ 72, FQ 96, FQ 144 и две модификации двухсистемных частотомеров FQ 96/2 и FQ 144/2.

Рабочее положение - вертикальное.

Фотографии частотомера представлены на рисунках 1 и 2, на рисунке 3 - место пломбировки наклейкой.

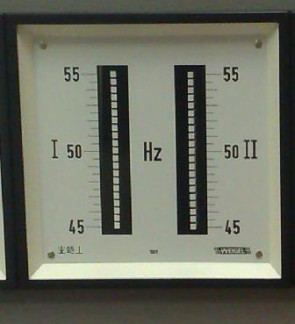

Частотомер вибрационный FQ с двойной шкалой

Рис.2

Место наклейки Рис.3

Таблица 1

Таблица 2

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением

температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий, %......±0,75;

Температура окружающего воздуха при нормальных условиях применения, °С.................23±2;

Диапазон рабочих температур, °С..............................................................от минус 25 до плюс 40;

Диапазон температур транспортирования и хранения, °С..............от минус 25 до плюс 65;

Относительная влажность воздуха, %.......................................................................................до 75;

Степень защиты по ГОСТ 14254-96:

-    для корпуса...........................................................................IP50, IP52 или IP54;

-    для клемм..................................................................................................................................IP20.

Знак утверждения типа наносится на корпус (шильдик) частотомера и титульный лист инструкции по эксплуатации.

Комплектность

В комплект поставки частотомера входят:

-    частотомер вибрационный FQ,

-    инструкция по эксплуатации,

-    упаковочная коробка.

Поверка

Осуществляется по ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства поверки». Основное оборудование, необходимое для поверки:

-    частотомер электронно-счетный Ч3-85/3 (Госреестр 32359-06), диапазон измеряемых частот (канал 1, сигналы синусоидальной и импульсной формы) 0,001 Гц - 150 МГц, основная погрешность опорного генератора по частоте ± 1*10" Гц за год.

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы, устанавливающие требования к частотомерам вибрационным FQ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей».

ГОСТ 7590-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам». Документация фирмы-изготовителя.

Рекомендации к применению

-    для применения вне сферы государственного регулирования обеспечения единства измерений.
