Амперметры и вольтметры аналоговые WQ, 58687-14

58687-14
Амперметры и вольтметры аналоговые WQ (далее - амперметры и вольтметры) предназначены для измерения силы и напряжения переменного тока в однофазных и трехфазных электрических цепях.
Документы
Карточка СИ
Номер в госреестре 58687-14
Наименование СИ Амперметры и вольтметры аналоговые
Обозначение типа СИ WQ
Изготовитель "Weigel Messgerate GmbH", Германия
Год регистрации 2014
Срок свидетельства 07.10.2019
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Амперметры и вольтметры аналоговые WQ (далее - амперметры и вольтметры) предназначены для измерения силы и напряжения переменного тока в однофазных и трехфазных электрических цепях.

Описание

Приборы относятся к аналоговым показывающим электроизмерительным приборам непосредственного или трансформаторного включения с одинарной или двойной шкалой.

Амперметры и вольтметры с одинарной шкалой (модификации WQ72RS, WQ96RS, WQ144RS) являются приборами электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку. Измеренные значения соответствуют действующим значениям тока или напряжения. Приборы применяются в однофазных электрических цепях.

Модификации приборов WQ72RS, WQ96RS, WQ144RS имеют отсчётное устройство в виде неравномерной квадрантной шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°). Шкалы приборов являются сменными и имеют различный диапазон измерений.

Модификации вольтметров WQ 96/2S, WQ144/2S относятся к аналоговым показывающим электроизмерительным приборам, состоящим из двух электрически независимых подвижных сердечников и имеют двойную шкалу.

Приборы с двойной шкалой предназначены для одновременного измерения действующих значений напряжения переменного тока в двух точках, один - для индикации напряжения генератора, другой - для индикации напряжения источника питания, что бывает необходимо для синхронизации. Приборы имеют отсчётное устройство в виде линейной вертикальной шкалы (движение стрелки снизу вверх) с нулевой отметкой на краю диапазона и стрелочного указателя. Приборы применяются в трехфазных электрических цепях.

Конструктивно приборы выполнены в корпусах из листовой стали.

Корректор нуля всех приборов - механический.

Амперметры могут включаться в цепь непосредственно (ток до 5 А) и через трансформаторы тока (ток выше 5 А), с вторичными токами 1 А и 5 А.

Вольтметры могут включаться в цепь непосредственно (напряжение до 150 В) и через трансформаторы напряжения (напряжение выше 100 В) с вторичными напряжениями 100 В и 110 В.

Фотографии амперметров и вольтметров представлены на рисунках 1 и 2, на рисунке 3 -место пломбирования наклейкой.

Вольтметр с двойной шкалой Рис.1

Амперметр с одинарной шкалой Рис. 2

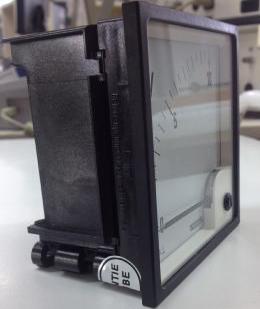

Место наклейки Рис.3

Технические характеристики

Обозначение модификаций и основные технические характеристики амперметров и вольтметров модификаций WQ72RS, WQ96RS, WQ144RS приведены в таблице 1.

Таблица 1

Наименование параметра

Нормируемое значение

Класс точности

1,5

Номинальный диапазон частот, Гц

45 - 65

Диапазоны измерений силы переменного тока

0-40; 0-60; 0-100; 0-150; 0-250;

0-400; 0-600 мА 0-1; 0-1,5; 0-2,5; 0-4; 0-5; 0-6; 0-10; 0-15; 0-25; 0-40; 0-60; 0-100 А

Номинальное рабочее напряжение при переменного тока, В

измерении

- для WQ72RS, WQ144RS

300

- для WQ96RS

600

Диапазоны измерений напряжения переменного тока, В

0-6; 0-10; 0-15; 0-25; 0-40; 0-60; 0-100; 0-150; 0-250; 0-400; 0-500; 0-600

Номинальное рабочее напряжение при переменного напряжения, В Непосредственное включение:

измерении

- для WQ72RS;

150, 300 и 600

- для WQ96RS;

150 и 600

- для WQ144RS.

С внешним трансформатором напряжения:

300 и 600

- для WQ72RS, WQ96RS

150

- для WQ144RS

300

Потребляемая мощность, В А:

- амперметры:

- для WQ72RS;

0,5

- для WQ96RS;

0,7

- для WQ144RS.

1,0

- вольтметры:

- для WQ72RS;

1,5

- для WQ96RS;

2,3

- для WQ144RS.

3,0

Обозначение модификаций и основные технические характеристики вольтметров WQ 96/2S, WQ144/2S приведены в таблице 2.

Таблица 2

Наименование параметра

Нормируемое значение

Класс точности

1,5

Диапазон частот, Гц

50 - 100

Диапазоны измерений напряжения переменного тока (для каждой шкалы), В:

0 - 100; 0 - 110; 0 - 150; 0 - 250; 0 - 500; 0 - 600

Номинальное рабочее напряжение при измерении

300 и 600

переменного напряжения, В

Потребляемая мощность, В • А

- модификация WQ 96/ 2S при напряжении в диапазоне, В 0-150

2,2

0-250

2,3

0-500

2,1

0-600

2,5

0-100

1,8

0-110

2,0

- модификация WQ 144/ 2S при напряжении в диапазоне, В 0-150

2,6

0-250

3,9

0-500

3,8

0-600

4,5

0-100

2,5

0-110

2,3

Г абаритные размеры, масса и длина шкалы приборов приведены в таблице 3.

Таблица 3

Модификации амперметров и вольтметров

WQ72RS

WQ96RS

WQ96/2S

WQ144RS

WQ144/2S

Г абаритные размеры

72 х 72 х

96 х 96 х

96 х 96 х

144 х 144 х

144 х 144

устройства, мм

57

60

115

60

х 121

Длина шкалы, мм

69

94

60

146

97

Масса, кг

0,2

0,3

1,2

0,6

1,5

Таблица 4

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, %

± 0,75

Остаточное отклонение указателя приборов от нулевой отметки шкалы, не более, мм

1,5

Время успокоения, не более, с

6

Температура окружающего воздуха при нормальных условиях применения, °С

23±2

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий, %

±0,75

Диапазон рабочих температур, °С

от минус 10 до плюс 55

Диапазон температур транспортирования и хранения, °С

от минус 25 до плюс 65

Степень защиты по ГОСТ 14254-96:

-    для корпуса;

-    для клемм

IP50, IP52 или IP54 IP20

Допустимая длительная перегрузка (не более 2 ч)

120% от конечного значения диапазона измерений

Сопротивление изоляции, не менее, МОм

40

Группа механического исполнения по ГОСТ 22261-94

5

Средняя наработка на отказ, ч

65 000

Средний срок службы не менее, лет

20

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель (шильдик) амперметра или вольтметра и титульный лист инструкции по эксплуатации.

Комплектность

В комплект поставки входят:

-    амперметр или вольтметр аналоговый WQ,

-    инструкция по эксплуатации,

-    упаковочная коробка.

Поверка

осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».

Основное оборудование, необходимое для поверки:

-    вольтметр амплитудный постоянного и переменного тока «ВА-3.1» (Госреестр 48113-11), диапазон измерения переменного напряжения 0 - 840 В, основная относительная погрешность измерения ± [0,02 + 0,01(ШпШ - 1)] %;

-    вольтамперфазометр «ВАФ-А» (Госреестр 39937-08), диапазон измерения переменного тока 0

-    10 А, основная относительная погрешность измерения ± [1+0,1(1к /1и -1)]%;

-    шунт измерительный стационарный 75ШСМ (Госреестр 40474-09), класс точности 0,5, диапазон измерений 75 - 7500 А.

Сведения отсутствуют

Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам аналоговым WQ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;

ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»; ГОСТ 8.497-93 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
