Амперметры и вольтметры аналоговые PQ, 58688-14

Амперметры и вольтметры аналоговые РQ (далее - амперметры и вольтметры) предназначены для измерения силы и напряжения постоянного тока в однофазных электрических цепях.

Документы

Описание типа

Карточка СИ

Номер в госреестре	58688-14
Наименование СИ	Амперметры и вольтметры аналоговые
Обозначение типа СИ	PQ
Изготовитель	"Weigel Messgerate GmbH", Германия
Год регистрации	2014
Срок свидетельства	07.10.2019
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Приборы относятся к аналоговым показывающим электроизмерительным приборам.

Амперметры и вольтметры являются приборами электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку. Измеренные показания соответствуют действующему значению тока или напряжения.

Приборы имеют отсчётное устройство в виде равномерной квадрантной шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°). Корректор нуля - механический.

Конструктивно приборы выполнены (модификации PQ 48 K, PQ 72 K, PQ 96 K, PQ 144 K) в диэлектрических пластиковых корпусах или в корпусах из листовой стали (модификации PQ 72 RS, PQ 96 RS, PQ 144 RS) щитового крепления. Шкалы приборов в диэлектрических пластиковых корпусах являются сменными и имеют различный диапазон измерений.

Фотографии амперметров и вольтметров представлены на рисунках 1 и 2, на рисунке 3 -место пломбировки наклейкой.

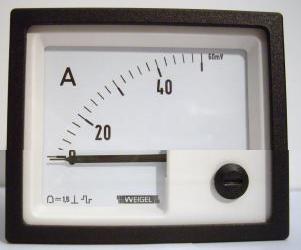

Амперметр аналоговый PQ Рис.1

Вольтметр аналоговый PQ Рис. 2

Место наклейки Рис. 3

Таблица 1

Наименование параметра	Нормируемое значение
Класс точности	1,5
Диапазоны измерений силы постоянного тока амперметров	0 -100 мкА; 0-1; 0-1,5; 0-2,5; 0-4; 0-5; 0-6; 0-10; 0-15; 0-20; 0-25; 0-40; 0-60 мА 0-1; 0-1,5; 0-2,5; 0-4; 0-5; 0-6; 0-10; 0-15; 0-25; 0-40; 0-60; 0-100 А (кроме PQ48K)
Номинальное рабочее напряжение при измерении постоянного тока для всех модификаций, В	150
Диапазоны измерений напряжения постоянного тока вольтметров	0-60; 0-100; 0-150; 0-250; 0-400; 0-600 мВ 0-1; 0-1,5; 0-2,5; 0-4; 0-6; 0-10; 015; 0-25; 0-40; 0-60; 0-100; 0-150; 0-250; 0-400; 0-500; 0-600 В (кроме PQ48K, PQ72 К, PQ72RS)
Номинальное рабочее напряжение при измерении постоянного напряжения, В: - для Р048К, Р072К, PQ72 RS; - для PQ96 К, РQ96RS; - для РQ144 К, РQ144RS	150 и 300 150;300 и 600 150 и 600
Чувствительность, кОм/В	1
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, %	± 0,75
Остаточное отклонение указателя приборов от нулевой отметки шкалы, не более, мм	1,5
Время успокоения, не более, с	6
Потребляемая мощность, В А: - вольтметры; - амперметры с диапазоном до 15 А включительно; - амперметры с диапазоном более 15 А	4,5 0,8 0,5
Допустимая длительная перегрузка (не более 2 ч)	120% от конечного значения диапазона измерений
Сопротивление изоляции, не менее, МОм	40
Группа механического исполнения по ГОСТ 22261-94	5
Средняя наработка на отказ, ч	65 000
Средний срок службы не менее, лет	20

Таблица 2

Модифи кации	PQ48K	PQ72K	PQ72RS	PQ96K	PQ96RS	PQ144K	PQ144RS
Длина шкалы, мм	41	61	46	97	97	146	92
Габарит ные размеры, мм	48x48x53	72x72x53	72x72x60	96x96x53	96x96x52	144x144 x53	144x144x 60
Масса, кг	0,11	0,15	0,5	0,2	0,6	0,25	0,9

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением

температуры окружающего воздуха на каждые ±10 °С в пределах рабочих условий, %.....±0,75

Температура окружающего воздуха при нормальных условиях применения, °С..................23±2

Диапазон рабочих температур, °С...............................................................от минус 10 до плюс 55

Диапазон температур транспортирования и хранения, °С.................от минус 25 до плюс 65

Относительная влажность воздуха, %........................................................................................до 75

Степень защиты по ГОСТ 14254-96:

- для корпуса.................................................................................IP50, IP52 или IP54

- для клемм.......................................................................................IP20.

Знак утверждения типа

Знак утверждения типа наносится на корпус (шильдик) прибора и на титульный лист инструкции по эксплуатации.

Комплектность

В комплект поставки входят:

- амперметр или вольтметр аналоговый PQ,

- инструкция по эксплуатации,

- упаковочная коробка.

Поверка

осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».

Основное оборудование, необходимое для поверки:

- вольтметр амплитудный постоянного и переменного тока «ВА-3.1» (Госреестр 48113-11), диапазон измерения постоянного напряжения 0 - 1200 В, основная относительная погрешность измерения ±[0,05+0,01 (UBn/U - 1)] %;

- вольтметр универсальный цифровой GDM-78251A (Госреестр 38428-08), диапазон измерения постоянного тока 0,1 мкА - 100 мА, основная относительная погрешность измерения

± [0,0005Х+15к]%; диапазон измерения постоянного тока 100 мА - 10 А, основная относительная погрешность измерения ± [0,002Х+15к]%;

- шунт измерительный стационарный 75ШСМ (Госреестр 40474-09), класс точности 0,5, диапазон измерений 75 - 7500 А.

Сведения о методах измерений

Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам аналоговым РР

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;

ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»; Документация фирмы-изготовителя.
