Копры маятниковые PIT-G, PIT-H, PIT-C, PIT-D, 58694-14

Назначение

Копры маятниковые PIT-G, PIT-H, PIT-C, PIT-D (далее - копры) предназначены для измерения энергии разрушения образцов при испытаниях материалов на ударную вязкость и изгиб.

Описание

Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. С маятником связан датчик угла поворота на базе фотоэлектрического преобразователя, регистрирующий начальный и конечный углы поворота маятника. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и углом отклонения маятника.

Конструктивно копры состоят из стойки с осью в подшипниках, маятника, закрепленного на оси с возможностью свободного поворота, опор образца, спускового механизма и аналогового и (или) цифрового отсчетного устройства. Спусковой механизм служит для удержания маятника на заданном угле, соответствующем значению от 20 до 100 % от номинального значения потенциальной энергии данного маятника, а также для сброса маятника при испытании. Копры оснащены электромеханическим приводом подъема маятника. Для защиты от разлетающихся осколков образцов и для ограничения доступа оператора в рабочую зону в процессе испытания копры оснащаются ограждением рабочей зоны.

Для установки требуемого значения потенциальной энергии предусмотрена возможность задания соответствующего угла сброса маятника, а также установка одного из маятников, входящих в комплект поставки.

Блок управления с контроллером расположены в шкафу управления. Управление копром осуществляется с помощью панели управления; для задания параметров испытаний и обработки результатов измерений используется промышленный или персональный компьютер с установленным программным обеспечением.

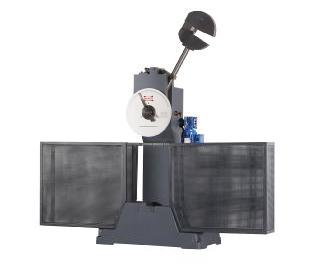

Внешний вид копров маятниковых PIT-С приведен на рис. 1.

Лист № 3 Всего листов 5

Копры выпускают в 16 модификациях, отличающихся способом управления, видом индикации показаний, номинальным значением потенциальной энергии сменного маятника, конструкцией, массой и габаритными размерами.

Программное обеспечение

Идентификационные данные программного обеспечения:

Программное обеспечение (ПО) защищено от несанкционированного доступа паролями различных уровней доступа. Реализованы средства фиксации доступа в журнале событий. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«А» по МИ 3286-2010.

Технические характеристики

Таблица 1

Таблица 2

Таблица 3

Условия эксплуатации:

20 ± 10 60 ± 20 84...106

-    температура, °С

-    относительная влажность, %

-    давление, кПа

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу копров.

Комплектность

1.    Копер маятниковый PIT

1 шт.

1 шт 1 шт**

1 комп.* 1 комп.

1 шт.

1 шт.

1 шт.

2.    Защитное ограждение

3.    Персональный компьютер с программным обеспечением

4.    Комплект маятников

5.    Комплект принадлежностей

6.    Транспортировочный ящик

7.    Руководство по эксплуатации «Копры маятниковые PIT-G, PIT-H, PIT-C, PIT-D

Руководство по эксплуатации»

8.    Методика поверки МП РТ 2143-2014 «Копры маятниковые PIT-G, PIT-H, PIT-C

PIT-D. Методика поверки»

* - количество маятников в комплекте в зависимости от требований заказчика ** - в зависимости от модификации и требований заказчика

Поверка

осуществляется в соответствии с документом МП РТ 2143-2014 «Копры маятниковые PIT-G, PIT-H, PIT-C, PIT-D. Методика поверки», утвержденным ГЦИ СИ ФБУ «Ростест-Москва» 11 апреля 2014 г.

Основные средства поверки:

-    Квадрант оптический, основная погрешность ±30";

-    Секундомер механический, класс 2;

-    Динамометр сжатия, разряд 2 по ГОСТ Р 8.663-09, основная погрешность ±0,12 %.

Сведения о методах измерений

Методы выполнения измерений копрами маятниковыми PIT-G, PIT-H, PIT-C, PIT-D приведены в документе «Копры маятниковые PIT-G, PIT-H, PIT-C, PIT-D. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к копрам маятниковым PIT-G, PIT-H, PIT-C, PIT-D

-    ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженной, комнатной и повышенной температурах»;

-    Техническая документация фирмы «Shenzhen WANCE Testing Machine Co., Ltd»,

КНР.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Фирма «Shenzhen WANCE Testing Machine Co., Ltd», КНР.
