| Номер в госреестре | 58699-14 |
| Наименование СИ | Установки диагностики кабельных линий |
| Обозначение типа СИ | HV DAC 200 и HV DAC 270 |
| Изготовитель | "Hagenuk KMT Kabelmesstechnik GmbH" группа компаний "MEGGER", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 15.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Установки диагностики кабельных линий HV DAC 200 и HV DAC 270. Назначение средств измерений
Установки диагностики кабельных линий HV DAC 200 и HV DAC 270 (далее - DAC) измеряют напряжения возникновения, гашения, величины импульсов частичных разрядов и время их распространения по кабелю.
Установки DAC используются для оценки качества и определения критических мест электрической изоляции силовых кабелей в местах эксплуатации.
Принцип действия DAC основан на измерении и локализации импульсов частичных разрядов (ЧР), возникающих в изоляции испытываемого кабеля при возбуждении ударных колебаний в контуре, состоящем из ёмкости кабеля и индуктивности системы.
Ёмкость контура заряжается источником высокого напряжения постоянного тока до установленного значения, после чего отключается, и контур замыкается. При разряде ёмкости через встроенную в DAC индуктивность возбуждаются затухающие синусоидальные колебания с начальной амплитудой, равной напряжению источника высокого напряжения постоянного тока. При значениях напряжения на кабеле, предшествующих пробою, в изоляции кабеля или его компонентах (например, концевых и соединительных муфтах) появляются короткие пачки импульсов ЧР.
Импульсы ЧР разделяются на двигающиеся к DAC и к противоположному концу кабеля, где они отражаются по направлению к измерительной установке. Измеренные DAC интервалы времени между моментами прихода импульсов ЧР и их отражений от противоположного конца кабеля используются для расчёта расстояния от начала кабеля до места возникновения частичного разряда кабеля по известной скорости распространения импульсов по кабелю.
DAC фиксируют напряжения возникновения, гашения, амплитуду и количество импульсов ЧР в пачке (интенсивность ЧР).
По скорости затухания ударных колебаний и их фазовым характеристикам DAC позволяют качественно оценивать диэлектрические потери (tg 5) кабеля.
Основные узлы DAC: источник высокого напряжения постоянного тока, твердотельный высоковольтный переключатель, высоковольтная катушка индуктивности, конденсатор связи ЧР, делитель высокого напряжения, измеритель ЧР, содержащий все аналоговые цепи, аналоговоцифровой преобразователь и контроллер, связанный с ноутбуком оптическим кабелем.
Управление процессом измерений, анализ полученных результатов и хранение данных производится по программе, установленной на ноутбуке. Используемый пакет программ позволяет производить ввод исходных сведений о тестируемом объекте, калибровку и измерения.
Результаты измерений могут быть просмотрены и проанализированы на ноутбуке или офисном компьютере с помощью специального программного обеспечения Explorer.
Конструктивно установки HV DAC 200 и HV DAC 270 включают в себя размещенные в цилиндрических корпусах блоки источника высокого напряжения постоянного тока, высоковольтного полупроводникового переключателя, индуктивности и блок измерения ЧР, включающий высоковольтный делитель, конденсатор связи и измеритель ЧР. Ноутбук и пульт включения размещены отдельно от остальных блоков устройства.
Питание установок - от сети переменного тока.

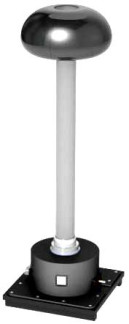

Рис. 1 - Внешний вид блоков установок HV DAC 200 и HV DAC 270
Несанкционированный доступ внутрь блоков предотвращается нанесением невосстанав-ливаемых голографических наклеек на винты крепления защитных кожухов корпусов.
Таблица 1 - Программное обеспечение
| Установка | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО |
| HV DAC | IPC v0.04.11 | 30.08.2013 |
| PD-Detector | 0.9.9-bc13f2f-Debug |
Программное обеспечение систем диагностических состоит из IPC v0.04.11 для управления установкой в целом и PD- Detector для управления измерителем ЧР.
Программное обеспечение установлено во внутренней памяти ноутбука и недоступно пользователю. Метрологические характеристики диагностических систем нормированы с учётом влияния ПО.
Уровень защиты ПО согласно Р 50.2.077- 2014 соответствует уровню «средний».
| Модель установки DAC | HV DAC 200 | HV DAC 270 |
| Величина | Значение | |
| Диапазон установки напряжения постоянного тока, кВ | от 10 до 200 | от 25 до 270 |
| Пределы допускаемой относительной погрешности установки напряжений постоянного тока, % | ± 1,5 | |
| Диапазоны измерений величины ЧР | От 0,002 до 20 нКл | |
| Пределы допускаемой относительной погрешности измерений ЧР от 20 до 100 % диапазона | ± 10 % | |
| Диапазон измерений при V/2 = 80 м/мкс: временных интервалов, мкс расстояний, м | от 0 до 200 от 0 до 16000 | |
| Пределы допускаемой абсолютной погрешности измерений: Временных интервалов, мкс Расстояний, м | ± 10-2 х (T + 0,125) ± 10-2 х L + 0,1 | |
| Напряжение питания, В | 400, 3 фазы | |
| Частота напряжения питания, Гц | 50/60 | |
| Потребляемая мощность, ВА | 5000 | 5000 |
| Масса общая, кг | 1050 | 1300 |
| Габаритные размеры, мм | ||
| Переключатель напряжения диаметр высота | 800 1900 | 800 2000 |
| Индуктивность диаметр высота | 800 3250 | 800 3450 |
| Делитель напряжения диаметр высота | 800 1900 | 800 2000 |
| Источник напряжения постоянного тока диаметр высота | 900 1900 | 900 2000 |
| Измеритель ЧР (высота х длина х ширина) | 540 х 780 х 400 | |
| Рабочие условия Температура, °C Влажность относит. % | от 0 до + 55 от 35 до 80 | |
Обозначения: U - величина измеряемого напряжения I - сила измеряемого тока Q - величина измеряемого заряда
Знак утверждения типа наносится на лицевую панель прибора наклейкой и на титульные листы руководства по эксплуатации типографским способом
Комплектация
Таблица 3 - Комплект средства измерений (основной)
| Наименование | Модель | Кол-во, шт. |
| Установка DAC (комплект блоков) | все | 1 шт. |
| Ноутбук Dell Latitude E6530 или другой, не уступающий по параметрам | все | 1 шт. |
| Комплект специальных соединительных кабелей | все | 1 шт. |
| Комплект специальных кабелей заземления | все | 1 шт. |
| Блок (пульт) включения/выключения | все | 1 шт. |
| Калибратор величины кажущихся зарядов CAL1F | все | 1 шт. |
| Программное обеспечение на компакт-диске | все | 1 шт. |
| Ключ доступа к программе Explorer | все | 1 шт. |
| Руководство по эксплуатации | все | 1 шт. |
| Методика поверки | все | 2 шт. |
всего листов 4
осуществляется по документу МП 58699-14 «Установки диагностики кабельных линий затухающим переменным напряжением HV DAC200 и HV DAC270. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.06. 2014 г.
Основные средства поверки: Делитель напряжения ДН-200Э (Госреестр 54883-13), Мультиметр АРРА-107 (Госреестр 20085-11), Осциллограф цифровой Tektronix TDS1012 (Госреестр 48471-11).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установкам диагностики кабельных линий HV DAC 200 и HV DAC 270.
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов.
3. Техническая документация фирмы «S еba KMT», Германия.
