| Номер в госреестре | 58700-14 |
| Наименование СИ | Комплексы измерительно-вычислительные и управляющие |
| Обозначение типа СИ | Foxboro PAC |
| Изготовитель | "Eurotherm Ltd.", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 07.10.2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Комплексы измерительно-вычислительные и управляющие Foxboro PAC Назначение средства измерений
Комплексы измерительно-вычислительные и управляющие Foxboro PAC (далее -комплексы) предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде силы и напряжения постоянного тока, сопротивления постоянному току, сигналов от термопар и термопреобразователей сопротивления, частоты следования импульсов, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов, многоконтурного ПИД- регулирования.
Комплексы применяются в качестве вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов в различных отраслях промышленности.
Комплексы строятся на базе контроллеров Т2550 РАС и Т2750 РАС, обеспечивающих отказоустойчивость с помощью архитектуры двойного модульного резервирования. Контроллеры состоят из следующих модулей аналогового ввода/вывода:
AI2 - 2-х канальный универсальный модуль аналогового ввода сигналов силы и напряжения постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления;
AI3 - 3-х канальный модуль аналогового ввода сигналов силы постоянного тока;
AI4 4-х канальный модуль аналогового входа сигналов силы и напряжения постоянного тока, сигналов от термопар;
AO2 -2-х канальный модуль аналогового вывода сигналов силы и напряжения постоянного тока;
FI - 2-х канальный модуль измерения частоты;
ZI2 - одноканальный модуль аналогового ввода сигналов напряжения постоянного тока низкого уровня, сигналов от термопар.

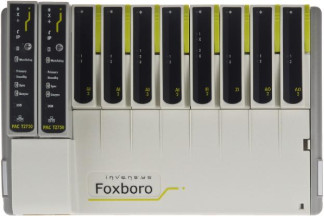

Внешний измерительно-вычислительного и управляющего комплекса Foxboro PAC на базе контроллера Т2570 РАС представлен на рисунке 1.
Программное обеспечение комплексов можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).
Метрологические характеристики измерительных модулей контроллеров, указанные в таблице 2, нормированы с учетом ВПО.
Внешнее программное обеспечение LINtools позволяет создавать новые базы данных LIN, редактировать существующие конфигурации на месте эксплуатации объекта управления в режиме онлайн (реконфигурирование в режиме онлайн не разрешается, если модули IOC синхронизированы), чтобы они соответствовали изменениям, внесенным в технологическую установку. Все обработанные данные в базе данных LIN могут быть переданы через протокол связи Modbus. Программа Modbus Tools (входит в состав LINtools) используется для конфигурирования параметров Modbus.
Базы данных LIN редактируются с помощью программного обеспечения LINtools. Идентификационные данные программного обеспечения представлены в таблице 1.
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| Прикладная программа для разработки и загрузки пользовательских программ и выполнения технического обслуживания и диагностики. | LINtools | V5.0 и выше | по номеру версии | Не используется |
Основные технические характеристики измерительно-вычислительных и управляющих комплексов Foxboro PAC с измерительными модулями приведены в таблице 2.
Таблица 2. Технические и метрологические характеристики Foxboro PAC_
| Модуль | Диапазоны входных сигналов | Диапазоны выходных сигналов | Пределы допускаемой основной погрешности | Допускаемый температурный коэффицицент |
| AI2 | ± 25 мА | 16 бит | ± (2 мкА + 0,1 % от значения входного сигнала | ± 0,005 % от значения входного сигнала/°С |
| ± 150 мВ Сигналы от термопар типов: J, K, L, R, B, N, T, S, | 16 бит | ± (10 мкВ + 0,1 % от значения входного сигнала) Погреш. канала компенсации темп. хол. спая ±1°С (со встроенным термочувствительным элементом) | ± 0,004 % от значения входного сигнала / °С | |
| ± 10,3 В | 16 бит | ± (2 мВ + 0,1 % от значения входного сигнала) | ± 0,004 % от значения входного сигнала / °С | |
| 0 - 1,8 В | 16 бит | ± (20 мкВ + 0,1 % от значения входного сигнала) | ± 0,004 % от значения входного сигнала / °С |
| Модуль | Диапазоны входных сигналов | Диапазоны выходных сигналов | Пределы допускаемой основной погрешности | Допускаемый температурный коэффицицент |
| AI2 | Сигналы от термопреобразователей сопротивления типа Pt100 (0.420 Ом) | 15 бит | ± (0,05 °С + 0,1 % от значения входного сигнала в градусах Цельсия) | ± 0,003 % от значения входного сигнала / °С |
| от 0 до 640 Ом | 15 бит | ± (0,1 Ом + 0,1 % от значения входного сигнала) | ± 0,003 % от значения входного сигнала/ °С | |
| от 0 до 7 кОм | 15 бит | ± (1 Ом + 0,1 % от значения входного сигнала) | ± 0,003 % от значения входного сигнала/ °С | |
| AI3 | ± 28 мА | 16 бит | ± (2 мкА + 0,1 % от значения входного сигнала) | ± 0,005 % от значения входного сигнала/°С |
| AI4 | ± 150 мВ Сигналы от термопар типов: J, K, L, R, B, N, T, S | 16 бит | ± ( 10 мкВ + 0,1 % от значения входного сигнала) Погреш. канала компенсации темп. хол. спая ±1°С (со встроенным термочувствительным элементом) | ± 0,004 % от значения входного сигнала / °С |
| ± 25 мА | 16 бит | ± (2 мкА + 0,1 % от значения входного сигнала) | ± 0,005 % от значения входного сигнала/°С | |
| AO2 | 14 бит | от -0,1 до 20,5 мА | ± (20 мкА + 0,1 % от значения входного сигнала) | ± 0,005 % от значения входного сигнала/ °С |
| 14 бит | от -0,3 до 10,3 В | ± (10 мВ + 0,1 % от значения входного сигнала) | ± 0,005 % от значения входного сигнала/ °С | |
| FI2 | Импульсы: амплитуда от 0 до 20 В или от 0 до 20 мА, частота от 0,01 Гц до 40 кГц | 15 бит | ± 0,01 % от значения входного сигнала | ± 0,016 % от значения входного сигнала (в диапазоне рабочих температур) |
| Модуль | Диапазоны входных сигналов | Диапазоны выходных сигналов | Пределы допускаемой основной погрешности | Допускаемый температурный коэффицицент |
| ZI | от -77 до 100 мВ Сигналы от термопар типов: J, K, L, R, B, N, T, S | 16 бит | ± (10 мкВ + 0,1 % от значения входного сигнала) Погреш. канала компенсации темп. хол. спая ±1,3 °С (со встроенным термочувствительным элементом) | ± 0,003 % от значения входного сигнала/ °С |
| от -10 до 1800 мВ | 15 бит | ± (20 мкВ + 0,2 % от значения входного сигнала) | ± 0,004 % от значения входного сигнала/ °С |
Потребляемая мощность, габаритные размеры и масса зависят от конфигурации контроллера.
Рабочие условия применения:
- температура окружающего воздуха от 0 до + 55 °С
(нормальная температура + 25 °С);
- относительная влажность от 5 до 95 % без конденсации;
- напряжение питания от 85 до 265 В переменного тока;
Г абаритные размеры и масса - в зависимости от комплектации.
Температура хранения от минус 25 до 85 °С.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность комплексов измерительно-вычислительных и управляющих Foxboro PAC определяется индивидуальным заказом.
В комплект поставки также входят:
- комплект общесистемного программного обеспечения;
- комплект внешних устройств;
- комплект ЗИП;
- руководство по эксплуатации.
осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденной ВНИИМС 16 июня 1999 г. с изменением № 1, утверждённым ФГУП «ВНИИМС» 28.11.2011.
Перечень основных средств поверки: - калибратор - вольтметр универсальный В1-28 (в режиме воспроизведений: Ди= ±(0,003%и+0,0003%им);
Aj= ±(0,006%1+0,002%1м); в режиме измерений ± (0,01 % I + 0,0015 % 1П),
Ди= ±(0,003%U+0,0003%UM)); магазин сопротивлений Р 4831 (кл.т. 0,02), частотомер электронно-счётный Ч3-63, генератор сигналов Г5-60 (погрешность установки длительности Д=( 10-6t + 10 нс)).
Методы измерений изложены в документе «Комплексы измерительновычислительные и управляющие Foxboro PAC. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным и управляющим Foxboro PAC
ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
