Преобразователи измерительные Pyragon мод. 2800T, 58702-14

Назначение

Преобразователи измерительные Pyragon модели 2800T (далее по тексту - ИП) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС) или от термоэлектрических преобразователей (ТП), в унифицированные аналоговые сигналы постоянного тока 4—20 мА, а также в цифровые сигналы для передачи по HART-протоколу, на объекте ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.

Описание

Принцип действия ИП основан на преобразовании сигнала первичного термопреобразователя в унифицированный выходной сигнал постоянного тока 4—20 мА, с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART.

Сигнал с подключенного термопреобразователя поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который может накладываться сигнал HART-протокола. Характеристики источника входных сигналов и необходимые для параметрирования измерительного преобразователя данные фиксируются в энергонезависимой памяти ИП.

ИП выполнены в пластиковом корпусе с расположенными на нем клеммами с прижимными пластинами и фиксирующими винтами для входного сигнала, напряжения питания и для вывода выходного сигнала. На лицевой стороне ИП также расположен жидкокристаллический дисплей и две кнопки управления. Внутри корпуса ИП размещены печатные платы с элементами электрической схемы. Все цепи преобразователей (вход, выход, питание) гальванически развязаны.

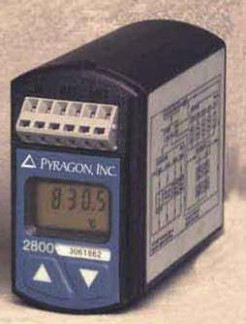

Фотография общего вида ИП приведена на рисунке 1.

Программное обеспечение (ПО) ИП состоит только из одной метрологически значимой части - Firmware, при помощи которой по специальным расчетным соотношениям проводится обработка результатов измерений и вычислений.

ПО Firmware находится в ПЗУ, размещенном в неразборном корпусе измерительного преобразователя, и не доступно для внешней модификации.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.

Технические характеристики

Диапазон измерений, минимальный интервал измерений, пределы допускаемой основной и дополнительной погрешностей, в зависимости от типа входного сигнала и модели ИП приведены в таблице 1.

Таблица 1

Примечания к таблице 1:

1)    - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по МЭК 60751 / ГОСТ 6651-2009 и МЭК 60584-1 / ГОСТ Р 8.585-2001 соответственно стандартами;

2)    - основная погрешность для аналогового выхода равна сумме погрешностей АЦП и ЦАП, для обмена данных по протоколу HART основная погрешность равна погрешности АЦП.

лист № 3 всего листов 4

Пределы допускаемой основной абсолютной погрешности внутренней автоматической

компенсации температуры свободных (холодных) концов термопары, °С:........................±0,3

Пределы допускаемой дополнительной абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары,

°С/1 °С:.........................................................................................................±0,005

Напряжение питания, В:.....................................................................от 15 до 30

Габаритные размеры, мм:......................................................................81 *45x97

Масса, кг, не более:......................................................................................0,3

ИП могут использоваться при температуре окружающей среды от минус 40 до плюс 85 °С и относительной влажности воздуха от 5 до 95 % (без конденсации).

Средний срок службы ИП, лет, не менее:.............................................................8.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

В комплект поставки входят:

-    преобразователь измерительный

-    4 шт.;

-    4 экз.;

-    1 экз.

-    паспорт

-    методика поверки Поверка

осуществляется в соответствии с документом МП 58702-14 «Преобразователи измерительные Pyragon модели 2800T. Методика поверки», утвержденным ГЦИ СИ «Росиспытания», 2014 г. Основные средства поверки:

-    калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (Госреестр № 35062-07);

-    компаратор напряжений Р3003, кл.0,0005;

-    термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур: -50...+300 °С; пределы допускаемой основной абсолютной погрешности: ±0,05 °С (в диапазоне: -50...+199,9 °С).

Сведения о методиках (методах) измерений отсутствуют. Нормативные и технические документы, устанавливающие требования к преобразователям измерительным Pyragon модели 2800T

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60751 Промышленные чувствительные элементы термометров сопротивления из платины.

Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. Техническая документация фирма-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
