Государственный реестр средств измерений

Антенны измерительные логопериодические П6-122, П6-122М2, 58704-14

Антенны измерительные логопериодические П6-122, П6-122М2 (далее - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности электрической составляющей переменного электромагнитного поля.
Карточка СИ
Номер в госреестре 58704-14
Наименование СИ Антенны измерительные логопериодические
Обозначение типа СИ П6-122, П6-122М2
Изготовитель Акционерное общество «СКАРД-Электроникс» АО «СКАРД-Электроникс»), г. Курск
Год регистрации 2014
Срок свидетельства 20.09.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Антенны измерительные логопериодические П6-122, П6-122М2 (далее - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности электрической составляющей переменного электромагнитного поля.

Описание

Конструктивно антенны выполнены в виде продольной решетки вибраторов, питаемых двухпроводной симметричной линией с проводниками квадратного сечения, выполняющие одновременно роль несущей конструкции. Длина вибраторов и расстояние между ними изменяются по закону геометрической прогрессии со знаменателем т = 0,88. Возбуждение двухпроводной линии осуществляется коаксиальным кабелем типа РК-50-2-22, проложенным вдоль одного из проводников двухпроводной линии. Антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа SMA (розетка). Конструкция антенн предусматривает возможность крепления на стандартный фотоштатив или диэлектрическую треногу.

Антенна П6-122М2 отличается от П6-122 диапазоном рабочих частот и более развитой решёткой вибраторов, защищённой в передней части пластмассовым кожухом.

Принцип действия антенн основан на преобразовании напряженности электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

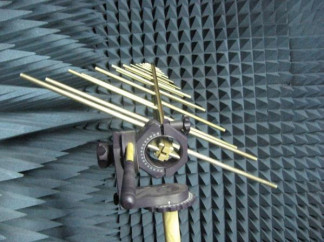

Внешний вид антенн показан на рисунках 1 и 2. Место нанесения наклейки «Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунке 3.

утверждения типа

<N1 ^Г|

* - место нанесения наклейки «Знак утверждения типа»

** - место пломбировки от несанкционированного доступа

Технические характеристики

Основные метрологические и технические характеристики антенн приведены в таблице 1.

Наименование характеристики

Значение характеристики

П6-122

П6-122М2

Диапазон рабочих частот, ГГц

от 0.3 до 3

от 0.3 до 6

КСВН входа, не более

2,5

Коэффициент усиления (КУ), дБ, не менее

5

4

Уровень кроссполяризационной составляющей, дБ, не менее

минус 15

Пределы допускаемой погрешности измерений КУ, дБ

± 2

Габаритные размеры (длина х ширина х высота), мм, не более

726x657x55

762x657x55

Масса, кг, не более

1,85

1,8

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 35 °С, %

-    атмосферное давление, мм рт. ст.

от минус 50 до 40

до 95 от 460 до 800

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на антенны методом наклейки.

Комплектность

Комплект поставки включает

-    антенна измерительная логопериодическая П6-122 (П6-122М2)- 1шт.;

-    комплект эксплуатационной документации -1 шт.;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 58704-14 «Инструкция. Антенны измерительные логопериодические П6-122, П6-122М2. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 08.07.2014 г.

Основные средства поверки:

-    анализатор цепей PNA N5224A (рег. № 53568-13) (диапазон рабочих частот от 10 МГц до 43.5 ГГц, пределы допускаемой относительной погрешности установки частоты ± 110-6, уровень гармонических составляющих в выходном сигнале не более минус 23 дБ, диапазон мощности выходного сигнала от минус 87 до 3 дБмВт, пределы допускаемой погрешности измерений модуля коэффициента передачи в диапазоне от минус 70 до 10 дБ ± 1,1 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 25 до 10 дБ ± 0,9 дБ);

-    антенна измерительная П6-23М (рег. № 24810-03) (диапазон частот от 0,85 до 17,44 ГГц, эффективная площадь не менее 50 см2, пределы допускаемой погрешности эффективной площади ± 0,8 дБ, КСВН входа антенны не более 1,8);

-    антенна измерительная П6-46 (рег. № 25857-03) (диапазон частот от 200 до 1000 МГц, пределы допускаемой относительной погрешности коэффициента калибровки ± 2 дБ, КСВН входа антенны не более 2,5).

Сведения о методах измерений

Антенны измерительные логопериодические П6-122, П6-122М2. Руководство по эксплуатации. КНПР.464651.008 РЭ.

Нормативные документы, устанавливающие требования к антеннам измерительным логопериодическим П6-122, П6-122М2

1.    ГОСТ 8.560-94 ГСИ «Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003...1000 МГц».

2.    КНПР.464651.008 ТУ. Антенны измерительные логопериодические П6-122, П6-122М2. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
