Рупоры измерительные широкополосные П6-124, П6-125, П6-126, П6-128, П6-129, П6-130, 58705-14

Назначение

Рупоры измерительные широкополосные П6-124, П6-125, П6-126, П6-128, П6-129, П6-130 (далее по тексту - рупоры) предназначены для измерений характеристик электромагнитных полей.

Описание

Конструктивно рупоры выполнены на базе Н-образного волновода в центре которого встроены металлические пластины экспоненциальной формы, являющиеся продолжением его выступов. Толщина пластин линейно увеличивается по мере приближения к раскрыву рупора. Рупоры имеют форму усеченной пирамиды с квадратным основанием и вершиной, переходящей в точку запитки. В зависимости от модификации металлические пластины встроены в одной (П6-124, П6-128) или в двух ортогональных плоскостях рупоров (П6-125, П6-126, П6-129, П6-130). Конструкция рупоров обеспечивает в широком диапазоне частот малый коэффициент стоячей волны по напряжению (КСВН) и выраженную направленность в осевом направлении. В зависимости от модификации рупоры имеют коаксиальный СВЧ -вход с волновым сопротивлением 50 Ом типа SMA (розетка) или типа «К» (РС-2,92) (розетка) по ГОСТ 13317-89.

Рупоры отличаются диапазонами рабочих частот и поляризационными характеристиками.

Рупоры П6-124 и П6-128 обеспечивают работу на линейной поляризации и имеют один коаксиальный вход.

Рупоры П6-125 и П6-129 обеспечивают работу на ортогональных линейных поляризациях и имеют два коаксиальных входа.

Рупоры П6-126 и П6-130 обеспечивают работу на ортогональных круговых поляризациях, имеют два коаксиальных входа. С тыльной стороны к рупорам П6-126 и П6-130 пристыкован герметичный СВЧ-блок, формирующий левую и правую круговые поляризации из ортогональных линейных.

Конструкция рупоров предусматривает возможность крепления на специализированное крепежное устройство.

Принцип действия рупоров основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Для измерений характеристик электромагнитных полей рупоры подключаются к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства. Для создания электромагнитных полей рупоры подключаются к генераторам СВЧ или иным источникам сигналов.

Внешний вид рупоров, места пломбировки от несанкционированного доступа и нанесения знаков утверждения типа приведены на рисунках 1-6.

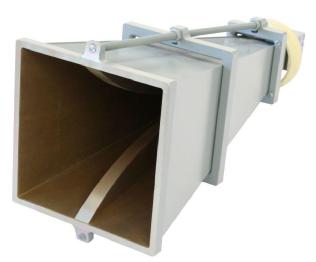

Рисунок 1 - Фотография внешнего вида (слева), места пломбировки от несанкционированного доступа и нанесения знаков утверждения типа (справа) антенны П6-124

Рисунок 2 - Фотография внешнего вида (слева), места пломбировки от несанкционированного доступа и нанесения знаков утверждения типа (справа) антенны П6-125

Технические характеристики

Метрологические и технические характеристики рупоров приведены в таблице 1.

Таблица 1

Примечания:

* - полный КУ в ортогональном поляризационном базисе, равный сумме парциаль

ных КУ на ортогональных поляризациях;

** - значение, усредненное в диапазоне рабочих частот.

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на внешнюю поверхность рупоров в виде шильдиков.

Комплектность

Комплект поставки включает:

-    рупор измерительный широкополосный П6-124 (или П6-125, П6-126, П6-128, П6-129, П6-130) - 1 шт.;

-    СВЧ-нагрузка 50 Ом (кроме П6-124 и П6-128) - 1 шт.;

-    эксплуатационная документация - 1 к-т;

-    методика поверки КНПР.464653.008 МП - 1 шт.

Поверка

осуществляется по документу «Инструкция. Рупоры измерительные широкополосные П6-124, П6-125, П6-126, П6-128, П6-129, П6-130. Методика поверки. КНПР.464653.008 МП», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 08.07.2014 г. Основные средства поверки:

-    анализатор цепей векторный N5224A (регистрационный № 53568-13), диапазон рабочих частот от 0,01 до 43,5 ГГц, пределы допускаемой относительной погрешности установки частоты ± 110-6, уровень гармонических составляющих в выходном сигнале не более минус 15 дБ, диапазон мощности выходного сигнала от минус 30 до 16 дБм, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 49,99 до 10 дБ - ± 0,9 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 24,99 до 0 дБ - ± 1,63 дБ;

-    дальномер лазерный Leica Disto D5 (регистрационный № 41142-09), диапазон измерений длины от 0,05 до 200 м, пределы допускаемой абсолютной погрешности ± 0,001 м;

-    вспомогательные антенны (диапазон частот от 2 до 40 ГГц, КУ от 13 до 30 дБ, КСВН входа не более 1,8, уровень кроссполяризационной составляющей не более минус 20 дБ).

Сведения о методах измерений

Рупоры измерительные широкополосные П6-124. Руководство по эксплуатации КНПР.464653.008 РЭ.

Рупоры измерительные широкополосные П6-125. Руководство по эксплуатации КНПР.464653.015 РЭ.

Рупоры измерительные широкополосные П6-126. Руководство по эксплуатации КНПР.464653.013 РЭ.

Рупоры измерительные широкополосные П6-128. Руководство по эксплуатации КНПР.464653.002 РЭ.

Рупоры измерительные широкополосные П6-129. Руководство по эксплуатации КНПР.464653.007 РЭ.

Рупоры измерительные широкополосные П6-130. Руководство по эксплуатации КНПР.464653.003 РЭ.

Нормативные и технические документы, устанавливающие требования к рупорам измерительным широкополосным П6-124, П6-125, П6-126, П6-128, П6-129, П6-130

1.    ГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».

2.    ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного в диапазоне частот от 0,3 до 178,4 ГГц».

3.    КНПР.464965.008 ТУ Рупоры измерительные широкополосные П6-124, П6-125, П6-126, П6-128, П6-129, П6-130. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
