| Номер в госреестре | 58709-14 |
| Наименование СИ | Адгезиметры (скретч-тестеры) |
| Обозначение типа СИ | Revetest, Revetest Express и Revetest Express Plus |
| Изготовитель | "CSM Instruments SA", Швейцария |
| Год регистрации | 2014 |
| Срок свидетельства | 07.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Адгезиметры (скретч-тестеры) моделей Revetest, Revetest Express и Revetest Express Plus (далее по тексту - адгезиметры) предназначены для измерений глубины погружения индентора в испытываемый образец под действием приложенной силы, а также силы трения, действующей на индентор, при определении когезионной и адгезионной прочности (прочности покрытия и прочности сцепления покрытия с подложкой).
Адгезиметры представляют собой установки, состоящие из измерительного блока, блока управления и компьютера.

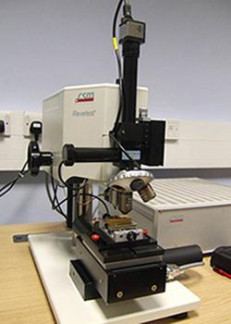

Внешний вид адгезиметров с указанием места нанесения знака утверждения типа и места пломбирования от несанкционированного доступа показан на рисунках 1, 2.
Место нанесения знака
утверждения типа
В нижней части измерительного блока расположен предметный столик для крепления исследуемого образца с покрытием, а над предметным столиком - устройство для крепления индентора и подачи на индентор прижимного усилия по заданному режиму (постоянное усилие или усилие, возрастающее равномерно или ступенчато). Предметный столик может перемещаться с помощью шаговых двигателей. Измерительный блок оснащен датчиками для измерения силы, приложенной к индентору (датчики нормальной силы), датчиками для измерения силы, необходимой для перемещения предметного столика (датчики силы трения), датчиками перемещения индентора, а также микрофоном для определения уровня акустических сигналов, возникающих при царапании образца индентором.
В режиме измерений на предметный столик устанавливается образец с исследуемым покрытием и осуществляется его царапание алмазным конусным индентором типа «Роквелл С» при постоянной, ступенчатой или равномерно нарастающей осевой нагрузке на индентор в направлении, перпендикулярном поверхности образца. При этом предметный столик с образцом перемещают в направлении, перпендикулярном оси индентора. На образце возникает царапина. С помощью силоизмерительных датчиков, встроенных в предметный столик, измеряют силу трения, возникающую при царапании образца. Силу, приложенную к индентору (вдоль его оси), измеряют силоизмерительными датчиками, расположенными над индентором.
Одновременно измеряют глубину погружения индентора в образец и уровень акустических шумов, возникающих при царапании.
Управление перемещением приборного столика с закрепленным на нем исследуемым образцом, а также режимом нагружения осуществляется с помощью блока управления.
Адгезиметры управляются компьютером, предназначенным также для сбора, хранения и обработки результатов измерений. Перед проведением испытаний в компьютер вводятся параметры, характеризующие условия испытаний. Значения введенных параметров отображается на дисплее компьютера. Кроме этого при измерении на дисплее отображаются значения измеренных величин: силы прижима, силы трения, глубины погружения индентора, уровня акустических шумов в виде временной зависимости.
Измерительный блок является одинаковым у адгезиметров всех моделей. Адгезиметры модели Revetest укомплектованы отдельно выполненным блоком управления и компьютером с двумя мониторами, один из которых служит для отображения измерительной информации, а на втором отображается информация с микроскопа. Адгезиметры модели Revetest Express Plus комплектуются компьютером с сенсорным экраном и встроенным в компьютер блоком управления. Адгезиметры модели Revetest Express функционируют без компьютера -измерительная информация записывается на флэш-накопитель, а блок управления совмещен с измерительным блоком и расположен с его верхней части.
Программное обеспечение (ПО) адгезиметров используется при проведении штатных измерений и связи с внешними информационными каналами.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО адгезиметров:
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО для выполнения скретч-теста | Scratch Software | Version 4.0 и выше | - | - |
| ПО для выполнения линейных измерений | Video Software | Version 4.0 и выше |
Уровень защиты ПО адгезиметров от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики адгезиметров приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики для моделей | ||
| Revetest | Revetest Express | Revetest Express Plus | |
| Диапазон измерений силы трения, Н | от 1 до 160 | ||
| Пределы допускаемой относительной погрешности измерений силы трения, % | ± 1 | ||
| Диапазон измерений глубины погружения индентора, мкм | 0,010.1000 | ||
| Пределы допускаемой относительной погрешности измерений глубины погружения индентора в диапазоне (0,1 - 1000) мкм, % | ± 2 | ||
| Пределы допускаемой приведенной относительной погрешности измерений глубины погружения индентора в диапазоне (0,01 - 0,1) мкм, % | ± 2 | ||
| Диапазон воспроизведения нагрузки, создающей усилие прижима, Н | от 1 до 200 | ||
| Пределы допускаемой относительной погрешности воспроизведения нагрузки, создающей усилие прижима, % | ± 1 | ||
| Скорость перемещения предметного столика при измерении, мм/мин | от 0,4 до 600 | ||
| Увеличение микроскопа | х200, х800 | ||
| Разрешение устройства перемещения в горизонтальной плоскости, мкм | ± 0,25 | ||
| Питание от сети переменного тока: напряжением, В частотой, Гц | 230-;00 от 50 до 60 | ||
| Потребляемая мощность, ВА, не более | 700 | 70 | 130 |
| Наименование характеристики | Значение характеристики для моделей | ||
| Revetest | Revetest Express | Revetest Express Plus | |
| Габаритные размеры, мм, не более: - измерительный блок | |||
| длина (глубина) | 360 | 360 | 360 |
| ширина | 450 | 470 | 470 |
| высота | 500 | 600 | 600 |
| - монитор | |||
| длина (глубина) | 410 | - | - |
| ширина | 190 | - | - |
| высота | 490 | - | - |
| - блок управления | |||
| длина (глубина) | 435 | ||
| ширина | 550 | - | - |
| высота | 150 | - | - |
| - компьютер | |||
| длина (глубина) | 190 | 380 | |
| ширина | 570 | - | 310 |
| высота | 420 | - | 300 |
| Масса, кг, не более: | |||
| - измерительный блок | 50 | 50 | 50 |
| - монитор | 6 | - | - |
| - блок управления | 10 | - | - |
| - компьютер | 11 | - | 7,5 |
| Рабочие условия применения: - температура окружающего | |||
| о/~' воздуха, С | от +10 до +35 | ||
| - относительная влажность при 30 0С и более низких температурах, | |||
| без конденсации влаги, %, не более - атмосферное давление, кПа | 75 от 84 до 106,7 | ||
наносится на титульный лист Руководства по эксплуатации RST 2013.001 РЭ - в левом нижнем углу типографским способом и на переднюю поверхность корпуса измерительного блока адгезиметра в виде наклеиваемой пленки.
Комплект поставки адгезиметров приведен в таблице 3.
| Наименование | Обозначение | Количество, шт | Примечание |
| Адгезиметр, в том числе: | 1 | ||
| Измерительный блок | 1 | В соответствии с моделью адгезиметра | |
| Блок управления | 1 | В соответствии с моделью адгезиметра | |
| Компьютер (с установленной программой Scratch Software) | 1 | В соответствии с моделью адгезиметра | |
| Манипулятор перемещения предметного столика | 1 | ||
| Алмазный индентор типа «Роквелл С» | 1 | ||
| Эксплуатационная документация, в том числе: | |||
| Руководство по эксплуатации | RST 2013.001 РЭ | 1 | |
| Методика поверки | RST 2014.001 МП | 1 | |
| Комплект запасных частей | 1 | ||
| Калибровочный набор | 1 | По заказу |
осуществляется в соответствии с документом «Инструкция. Адгезиметры (скретч-тестеры) моделей Revetest, Revetest Express и Revetest Express Plus. Методика поверки» RST 2014.001 МП, утвержденным первым заместителем генерального директора - заместителем по научной работе ГЦИ СИ ФГУП «ВНИИФТРИ» в июне 2014 г.
Основные средства поверки:
- весы для статического взвешивания ВЛТ-6100-П II класс точности по ГОСТ Р 532282008;
- набор гирь (10 мг.. .1 кг) F1 по ГОСТ OIML R 111-1-2009;
- микрометр гладкий МК, 1 класс точности по ГОСТ 6507-90;
- мера периода и высоты линейная TGQ1 (рег. № 41680-09), высота выступов 20 нм, пределы допустимых значений абсолютной погрешности определения высоты выступов ±2 нм.
1 Методика измерений адгезионной/когезионной прочности наноструктурированных покрытий с помощью REVETEST (номер в реестре ФР.1.28.2011.11170)
2 Адгезиметры (скретч-тестеры) Revetest. Руководство по эксплуатации. RST 2013.001РЭ.
Нормативные документы, устанавливающие требования к адгезиметрам моделей Revetest, Revetest Express и Revetest Express Plus
1 ГОСТ Р 8.663-2009 ГСИ Государственная поверочная схема для средств измерений
силы.
2 Техническая документация фирмы « CSM Instruments SA» (Швейцария).
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
