| Номер в госреестре | 58710-14 |
| Наименование СИ | Комплект мер толщины |
| Изготовитель | "Thermo Fisher Scientific Messtechnik GmbH", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплект мер толщины (далее - комплект) предназначен для воспроизведения значений толщины и используется для поверки и калибровки системы измерения профиля и толщины RM 316 EG.

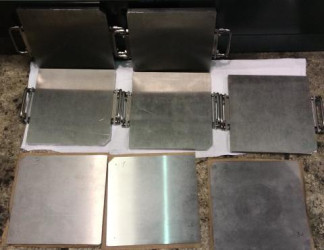

Конструктивно каждая мера представляет собой плоский лист квадратной формы из стали марки Duplex. Меры укомплектованы в комплект и охватывают диапазон толщин, указанный в таблице 1. Комплект состоит из восьми мер.
Таблица 1.
| Мера | Габаритные размеры, мм (длина х ширина х высота), | Значение толщины мер, мм | Пределы допускаемой абсолютной погрешности воспроизведения значения толщины мер, ± мм |
| 9081/01/13 | 300х300х4 | 3,733 | 0,006 |
| 9081/02/13 | 300х300х8 | 8,057 | 0,005 |
| 9081/03/13 | 300х300х16 | 16,023 | 0,003 |
| 9081/04/13 | 300х300х20 | 20,261 | 0,002 |
| 9081/05/13 | 300х300х20 | 20,317 | 0,002 |
| 9081/06/13 | 300х300х20 | 20,288 | 0,001 |
| 9081/07/13 | 300х300х20 | 20,282 | 0,004 |
| 9081/08/13 | 300х300х20 | 20,285 | 0,003 |
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С от 5 до 50
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 2.
| № п/п | Наименование | Количество, шт. |
| 1 | Комплект мер толщин | 1 |
| 2 | Футляр | 1 |
| 3 | Паспорт | 1 экз. |
| 4 | Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 58710-14 «Комплект мер толщины. Методика поверки», утвержденным ФГУП «ВНИИМС» в июне 2014 г.
Основные средства поверки: машины трехкоординатные измерительные UPMC CARAT (диапазон измерений: 850/1200/600 мм, погрешность ± (1,2 + L/400) мкм, (где L в мм).
Сведения о методиках (методах) измерений изложены в технической документации.
Нормативные и технические документы, устанавливающие требования к комплектам стандартных мер толщин
Техническая документация производителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
