Адаптеры диагностики тональных рельсовых цепей АДТРЦ, 58713-14

Назначение

Адаптер диагностики тональных рельсовых цепей АДТРЦ (далее АДТРЦ) предназначен для измерения:

-    среднеквадратического значения (СКЗ) напряжения переменного тока манипулированного сигнала на входах путевых приемников ПП, НИМ, ПРЦ4Л и на выходах путевых генераторов ГП3, ГП4, ГП41 в широкополосном или в селективном режиме;

-    напряжения переменного тока непрерывного сигнала (без манипуляции) в широкополосном или в селективном режиме;

-    напряжения постоянного тока на выходах путевых приемников (на путевых реле), для применения в системах диспетчерского контроля и технического диагностирования устройств электрической централизации на железнодорожном транспорте.

Описание

Принцип действия АДТРЦ основан на преобразовании аналогового сигнала в цифровой код 16-разрядным АЦП и последующей его обработкой с использованием специализированного программного обеспечения, находящегося в памяти микропроцессоров модулей каналов АДТРЦ. Частота дискретизации входных аналоговых сигналов составляет 20 кГц.

АДТРЦ содержит восемь независимых гальванически изолированных измерительных каналов с раздельными аналоговыми входами. Каждый канал настроен на один из следующих режимов:

-    широкополосный режим для измерения СКЗ напряжения амплитудно-манипулиро-ванных сигналов переменного тока при частоте манипулирующих импульсов 8 или 12 Гц или неманипулированных сигналов в полосе частот от 80 до 9000 Гц;

-    селективный режим для измерения СКЗ напряжения амплитудно-манипулиро-ванных сигналов переменного тока при частоте манипулирующих импульсов 8 или 12 Гц или неманипулированного сигнала переменного тока путем измерения напряжений отдельных гармонических составляющих (гармоник) сигналов;

-    режим измерения напряжения постоянного тока.

Настройки режимов работы измерительных каналов задаются посредством подачи на АДТРЦ соответствующей команды от управляющего компьютера. В качестве канала обмена информацией и командами между АДТРЦ и управляющим компьютером используются гальванически изолированный интерфейс RS-485 с параметрами: скорость 19200 бит/с (8 бит,

1 стоповый, без проверки четности) в полудуплексном режиме.

Каждые 1,5 секунды результаты измерений, режим работы и текущая частота настройки (частота настройки - только для селективного режима работы) передаются в модуль обмена по внутреннему интерфейсу UART. Единица младшего разряда вычисляемых результатов измерений равна 1 мВ.

Результаты измерений передаются через последовательный гальванически изолированный порт RS-485 на управляющий компьютер автоматизированного рабочего места верхнего уровня диагностики.

АДТРЦ имеет модульную структуру построения, при этом внутри корпуса расположен объединительный модуль, на котором посредством разъемных соединений установлены модуль защиты, модуль обмена и восемь модулей измерительных каналов.

Каждый модуль канала и модуль обмена содержит микросхему с индивидуальным идентификационным номером, использование которого расширяет возможности по контролю, учету и сервисному обслуживанию прибора. Неизменность индивидуальных идентифи-

кационных номеров модулей АДТРЦ периодически контролируется программой верхнего уровня, что препятствует несанкционированной замене модулей прибора в процессе эксплуатации.

На лицевой панели АДТРЦ находятся два световых индикатора: индикатор «РАБОТА» (мигает при включенном электропитании, в процессе штатной работы программы модуля обмена) и индикатор «ОБМЕН» (светится при наличии сигналов в линии RS-485).

АДТРЦ обеспечивает работу в круглосуточном режиме.

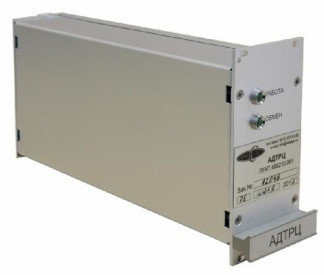

Внешний вид АДТРЦ показан на рисунке 1. Для защиты от несанкционированного доступа к внутренним модулям АДТРЦ на корпусе прибора установлены две пломбы.

Программное обеспечение

Программное обеспечение АДТРЦ внутреннее, реализовано аппаратно, записывается в память микроконтроллеров в процессе их программирования.

Идентификационные данные ПО «АДТРЦ»

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню “А”по МИ3286-2010.

Пределы допускаемой относительной погрешности в режимах измерения:

широкополосный:

-    в интервале от 0,05 до 0,50 В вкл.

-    в интервале свыше 0,5 до 12,0 В селективный:

-    в интервале от 0,02 до 0,50 В вкл.

-    в интервале свыше 0,5 до 12,0 В напряжения постоянного тока:

-    в интервале от 0,05 до 0,50 В вкл.

-    в интервале свыше 0,5 до 18,0 В

Активное входное сопротивление каждого канала, кОм, не менее

Уровень подавления помехи в селективном режиме измерений, дБ, не менее:

-    сигналов соседних частот

-    промышленной частоты 50 Гц и третьей гармоники 150 Гц

Электропитание от источника постоянного тока, В

Электропитание от источника переменного тока частотой 50 Гц, В

Мощность, потребляемая от источника тока, В-А, не более

Время установления рабочего режима, с, не более Габаритные размеры, мм, не более

±[(2,5-% Ц+0,007 В)/их]-100 % ±2,5 % Их

±[(2,5-% Их+0,005 В)/Их]-100 % ± 2,5 % Ц

±[(2,5-% Их+0,007 В)/Их]-100 % ±2,5 % Их

50

20

40

от 18 до 30

от 15 до 24

7

15

Масса, кг, не более    1,7 Условия эксплуатации:

-    температура окружающего воздуха, °С    1 - 40

-    относительная влажность воздуха при 25 °С, % 80

-    атмосферное давление, кПа    84 - 106

Средняя наработка на отказ, ч, не менее    65000

Средний срок службы, лет, не менее    15

Знак утверждения типа

наносится на лицевую панель прибора металлографическим методом, на титульный лист Формуляра и Руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки АДТРЦ приведен в табл. 2.

Таблица 2

Поверка

осуществляется по документу ПРКТ.468213.001МП «Адаптер диагностики тональных рельсовых цепей АДТРЦ. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петер-бург» 06.08.2014 г.

Перечень эталонов, применяемых при поверке:

- калибратор универсальный Н4-11, воспроизведение напряжения переменного тока

0,02 - 12,0 В, ПГ ±[(0,1 - 0,2) % Иуст.+(0,015 - 0,1) Ип %] в диапазоне частот 80 - 7000 Гц; воспроизведение напряжения переменного тока с амплитудной манипуляцией 0,02 - 9,5 В, ПГ ±[1 % Иуст.+(0,1 - 0,15) Ип %]; частота амплитудной манипуляции 8, 12 Гц; воспроизведение напряжения постоянного тока ±(0,05 - 18) В, ПГ ±[(0,05 - 0,1) % Иуст.+(0,005 - 0,05) % Ип)];

-    источник питания постоянного тока Б5-29, 0 - 30 В, 2 А.

Сведения о методах измерений

Методика измерений изложена в документе ПРКТ.468213.001РЭ «Адаптер диагностики тональных рельсовых цепей АДТРЦ, раздел 2.2».

Нормативные и технические документы, устанавливающие требования к адаптерам диагностики тональных рельсовых цепей АДТРЦ

1.    ГОСТ 8.027-2001 «ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

2.    ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2109 Гц».

3.    ОСТ 32.146-2000 «Аппаратура железнодорожной автоматики, телемеханики и связи. Общие технические условия».

4.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

5.    Технические условия ПРКТ.468213.001ТУ «Адаптер диагностики тональных рельсовых цепей АДТРЦ».

Рекомендации к применению

-    вне сферы государственного регулирования обеспечения единства измерений.
