| Номер в госреестре | 58718-14 |
| Наименование СИ | Адгезиметры |
| Обозначение типа СИ | MTT 2000 |
| Изготовитель | "COESFELD GmbH & Co. KG", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 07.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Адгезиметры МТТ 2000 (далее по тексту - адгезиметры) предназначены для измерений усилия, необходимого для отслаивания (отрыва) полимерных покрытий на трубах и трубопроводах по ГОСТ Р 51164-98, а также покрытий на плоских поверхностях, таких как дорожная разметка или кровельные покрытия при изучении и контроле физико-механических свойств покрытий.

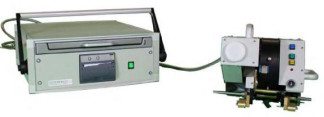

Адгезиметр представляет собой переносную установку, состоящую из измерительного блока и блока управления, соединенных между собой кабелем. Измерительный блок оснащен двумя двигателями. Первый двигатель перемещает вдоль поверхности образца с покрытием измерительный блок с постоянной скоростью (скоростью отрыва покрытия). При этом второй двигатель создает усилие, необходимое для отрыва покрытия от образца таким образом, чтобы прикладываемая сила была направлена по нормали к поверхности образца. Для перемещения измерительного блока по периметру трубы используется специальный зубчатый ремень с зажимами, фиксирующийся вокруг образца (трубы) с помощью захватов.
Внешний вид адгезиметра с указанием места нанесения знака утверждения типа и места пломбирования от несанкционированного доступа показан на рисунках 1, 2.
В блок управления встроен генератор звуковых сигналов, подаваемых при перегрузке, окончании измерений и срабатывании концевого выключателя.
Встроенный термографический принтер позволяет распечатывать результаты измерений, которые могут быть также сохранены на специальной флэш-карте для дальнейшего анализа результатов измерений на компьютере.
Принцип действия адгезиметров основан на преобразовании сигнала датчика, измеряющего усилие, необходимое для вращения вала второго двигателя с постоянной скоростью, то есть усилия, необходимого для отслаивания (отрыва) защитного покрытия, в аналоговый электрический сигнал, пропорциональный усилию отрыва, а далее в цифровую форму с выдачей результата измерения на дисплей блока управления. Возможны следующие режимы вывода информации на экран:
- в виде графика (зависимость фактического усилия отрыва от времени);
- в цифровом виде (минимальное, максимальное и среднее значение усилия отрыва в течение последовательных двухминутных интервалов времени);
- в цифровом виде (минимальное, максимальное и среднее значение усилия отрыва, отнесенное к 1 мм отрыва образца покрытия, в течение последовательных двухминутных интервалов времени).
Управление осуществляется через систему меню с настраиваемым интерфейсом пользователя.
Стандартное исполнение адгезиметра пригодно для измерения усилий, необходимых для отслаивания покрытий на трубах диаметром не менее 100 мм. Для измерений на трубах диаметром 50 мм адгезиметры дополнительно оснащаются специальным приспособлением.
Программное обеспечение (ПО) адгезиметров используется при проведении штатных измерений и связи с внешними информационными каналами.
Идентификационные признаки ПО приведены в таблице 1.
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО для адгезиметра МТТ 2000 | MTT2.exe | Version 2.20 и выше | ff9404048e1e35e3ab64d364c27c654c | MD5 |
Уровень защиты ПО адгезиметров от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики адгезиметра приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений усилия отрыва, Н | от 50 до 2000 |
| Пределы допускаемой относительной погрешности измерений усилия отрыва, % | ± 3 |
| Диапазон допустимых скоростей перемещения (отрыва покрытия), мм/мин | от 8 до 12 |
| Питание от сети переменного тока: напряжением, В частотой, Гц | от 220 до 240 от 50 до 60 |
| Потребляемая мощность, ВА, не более | 250 |
| Габаритные размеры, мм, не более: - измерительный блок длина (глубина) х ширина х высота - блок управления длина (глубина) х ширина х высота | 350 х 360 х 280 600 х 550 х 200 |
| Наименование характеристики | Значение характеристики |
| Масса, кг, не более: | |
| - измерительный блок | 19 |
| - блок управления | 33 |
| Рабочие условия применения: | |
| о/'ч - температура окружающего воздуха, С | от 10 до 35 |
| - относительная влажность при | |
| 30 0С и более низких температурах, без конденсации | |
| влаги, %, не более | 75 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист Руководства по эксплуатации МТТ 2000.2014.001 РЭ - в левом нижнем углу типографским способом и на переднюю поверхность корпуса измерительного блока адгезиметра в виде наклеиваемой пленки.
Комплект поставки адгезиметра приведен в таблице 3. _Таблица 3_
| Наименование | Обозначение (номер по каталогу) | Количество | Примечание |
| Адгезиметр МТТ 2000, в том числе: | 40-070-001 | 1 шт. | |
| - измерительный блок | 1 шт. | ||
| - блок управления со встроенным компьютером на базе Windows и встроенным принтером | 1 шт. | ||
| - соединительный кабель длиной 6 м | 1 шт. | ||
| - универсальное зажимное приспособление для образцов шириной до 50 мм и толщиной 10 мм | 1 шт. | ||
| - кабель электропитания | 1 шт. | ||
| Эксплуатационная документация, в том числе: | |||
| - руководство по эксплуатации адгезиметра МТТ 2000 | МТТ 2000.2014.001 РЭ | 1 экз. |
| Наименование | Обозначение (номер по каталогу) | Количество | Примечание |
| - руководство по работе с ПО адгезиметра МТТ 2000 | МТТ 2000.2014.002 РЭ | 1 экз. | |
| - паспорт | МТТ 2000.2014.001 ПС | 1 экз. | |
| - методика поверки | МТТ 2000.2014.001 МП | 1 экз. | |
| Комплект аксессуаров: | |||
| - приспособление для труб диаметром от 50 до 100 мм | 40-087 | 1 шт. | Поставляется дополнительно по заказу |
| - зажимы и аксессуары для проведения осевых тестов | 40-081-001 | 1 шт. | Поставляется дополнительно по заказу |
| - зажимное направляющее устройство для проведения продольных тестов | 40-081-002 | 1 шт. | Поставляется дополнительно по заказу |
| - устройство для нарезки полоски шириной 50 мм | 40-078-001 | 1 шт. | Только для использования с 40-078-001 |
| - устройство для нарезки полоски шириной 20 мм | 40-079-001 | 1 шт. | Только для использования с 40-078-001 |
| - соединительный кабель длиной 15 м | 9-900-086 | 1 шт. | Вместо кабеля длиной 6 м |
| - бумага термографическая | 40-085 | 1 набор |
осуществляется в соответствии с документом «Инструкция. Адгезиметры МТТ 2000. Методика поверки» МТТ 2000.2014.001МП, утвержденным первым заместителем генерального директора
- заместителем по научной работе ФГУП «ВНИИФТРИ» в апреле 2014г.
Основные средства поверки:
- наборы гирь (1 кг-10 кг) М3, 50 кг М3, 100 кг М3 (регистрационный № 55916-13);
- штангенциркуль ШЦП-250-0,1 (регистрационный № 25387-03). ГОСТ 166-89;
- секундомер механический СОСпр-2б-2 (регистрационный № 11519-11), пределы допускаемой абсолютной погрешности измерений ± 1 с.
1 Адгезиметры МТТ 2000. Руководство по эксплуатации. МТТ 2000.2014.001РЭ.
Нормативные документы, устанавливающие требования к адгезиметрам МТТ 2000
1 ГОСТ Р 8.663-2009 ГСИ Государственная поверочная схема для средств измерений
силы.
2 ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии.
3 Техническая документация фирмы изготовителя.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
