| Номер в госреестре | 58719-14 |
| Наименование СИ | Анализаторы качества электроэнергии |
| Обозначение типа СИ | SO-52v11-eME-x |
| Изготовитель | Производственно-Исследовательский Кооператив Микропроцессорных Систем Автоматики "MIKRONIKA", Польша |
| Год регистрации | 2014 |
| Срок свидетельства | 07.10.2019 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Анализаторы качества электроэнергии SO-52v11-eME-x предназначены для регистрации, измерения и анализа качества электроэнергии в области распределения электроэнергии низкого, среднего и высокого напряжения. Анализатор измеряет параметры необходимые для оценки качества электроэнергии в соответствии с требованиями ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008), ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008), ГОСТ 32144-2013, ГОСТ Р 8.655-2009. Анализаторы могут быть подключены к сети, создавая распределенную систему для непрерывного контроля качества электроэнергии. Данные хранятся в памяти анализатора или на SD карте в формате Comtrade или PQDIF и передаются главной системе. Там происходит обработка, анализ и вывод данных посредством специализированной системы для оценки качества электроэнергии SYNDIS PQ.
Стандартные протоколы связи анализатора позволяют работать с системами чтения и анализа данных, получаемых от различных источников. Устройство предназначено для эксплуатации в суровых климатических условиях, при высокой запыленности и влажности, а также при электромагнитных помехах.
Принцип действия анализатора КЭ основан на аналого-цифровом преобразовании входных сигналов напряжения и тока и последующей их обработке, основанной на быстром преобразовании Фурье. Предназначен для автономной работы и работы в составе автоматизированной информационно-измерительной системы.

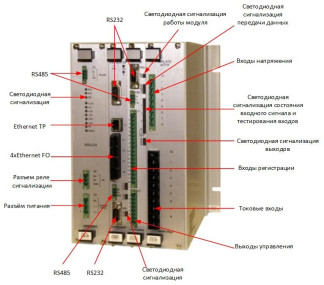

Анализатор качества электроэнергии SO-52v11-eME-x имеет модульную структуру различной конфигурации, которая определяется индивидуально при заказе с помощью ключа выбора. Символ «Х» в названии типа устройства означает количество установленных в анализаторе модулей аналоговых входов. Исполнение анализатора может быть с одним (SO-52v11-eME-1) или с двумя (SO-52v11-eME-2) модулями аналоговых входов, что позволяет осуществить одновременное измерение показателей качества электроэнергии одним устройством в двух узлах энергетической сети. Каждый модуль аналоговых входов конфигурируется индивидуально, поэтому возможно измерение на различных уровнях напряжения и тока. Устройство может быть оснащено модулями тока и напряжения, а также только модулем напряжения.
Базовая версия анализатора КЭ SO-52v11-eME-1 комплектуется одним модулем аналоговых входов и состоит из коммуникационного модуля, измерительного модуля аналоговых входов, а также модуля питания, помещенных в защищенный корпус типа 6’’U. Все модули устанавливаются в направляющие пазы корпуса и крепятся в специальных нишах при помощи винтов для обеспечения гальванической связи между лицевой панелью и корпусом. Модули соединены между собой и запитаны посредством внутренней коммуникационной шины.
Анализатор SO-52v11-eME-x изготавливается в закрытом кассетном корпусе, класс защиты IP51 по ГОСТ 14254-96 (МЭК 529-89).
Стандартная версия анализатора качества электроэнергии SO-52v11-eME-1:
- Модуль коммуникационный PJC-834-24 1 шт. (1”U);
- Модуль аналоговых входов напряжения и тока MPL-416 w.014 1 шт. (2”U);
- Модуль питания MZA-502 1 шт. (2”U);
Стандартная версия анализатора качества электроэнергии SO-52v11-eME-2:
- Модуль коммуникационный PJC-834-24 1 шт. (1”U);
- Модуль аналоговых входов напряжения и тока MPL-416 w.014 2 шт. (2”U);
- Модуль питания MZA-502 1 шт. (2”U).
Специальная версия анализатора качества электроэнергии SO-52v11-eME-2:
- Модуль коммуникационный PJC-834-24 1 шт. (1”U);
- Модуль аналоговых входов (входы напряжения) MPL-426 w.002 1 шт. (1”U);
- Модуль аналоговых входов (входы тока) MPL-426 w.010 1 шт. (2”U);
- Модуль питания MZA-502 1 шт. (2”U).
В специализированной версии анализатора качества электроэнергии SO-52v11-eME-2, при отсутствии необходимости измерения параметров качества по токовым входам, модуль аналоговых входов MPL-426 w.010 может не устанавливаться.
Основные характеристики и функции анализатора качества электроэнергии SO-52v11-
eME-x:
- функция измерения базовых и дополнительных параметров качества электроэнергии в соответствии с отраслевым стандартом ГОСТ 32144-2013 с возможностью передачи любой контролирующей системе;
- стандартный формат COMTRADE или PQDIF для объединения 3 секунд, 10 минут и 2
часа;
- обмен информацией с цифровыми устройствами и системами по следующим протоколам: Modbus, DNP 3.0, IEC61850, TFTP, FTP, HTTP, TELNET или любом другогом, если это было согласовано на этапе проектирования системы;
- данные передаются в режиме «online» на сервер качества электроэнергии в форме событий и измерений;
- функция регистратора аварийных событий;
- модульная конструкция;
- возможность одновременной независимой работы двух модулей качества электроэнергии в одном устройстве (версия SO-52v11-eME-2);
- возможность производить измерения других параметров электроэнергии, не охватываемых отраслевым стандартом ГОСТ 32144-2013;
- журнал событий хранится в оперативной памяти и/или на SD карте;
- возможность комбинировать анализаторы в подсеть с возможностью считывания измеряемых параметров сети одним общим сервером качества электроэнергии и возможностью синхронизации от одного источника точного времени;
- государственная поверка.
Анализатор качества электроэнергии SO-52v11-eME-x снабжен внутренними часами реального времени и может быть синхронизирован с внешним эталоном времени GPS-модулем, подключенным к модулю PJC-834-24 или через сетевой протокол синхронизации времени SNTP. Точность синхронизации времени анализатора с приемником GPS - 10 мкс, а точность синхронизации через протокол SNTP менее 1мс. Сервер синхронизации времени устанавливается и конфигурируется в программе pConfig.
Программное обеспечение предназначено для обработки, передачи, хранения и предоставления измерительной информации. Для защиты от преднамеренных и непреднамеренных изменений блока данных, включающего в себя параметры конфигурации и архивы, предусмотрено разграничение доступа к функциям операционной стстемы и к данным встроенного ПО. Внешнее программное обеспечение «pConfig PQ» может быть проверено, установлено или переустановлено на заводе-изговтовителе или персоналом организации, уполномоченной на проведение технического обслуживания анализаторов качества электроэнергии SO-52v11-eME-x.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма) | Алгоритм вычисления цифрового идентификатора |
| OS | PJC-8xx Linux | 10579 | ADAB2450 | CRC-32 |
| Obiektowe | PJC-8xx prg pack | 99726 | 7763F1F6 | CRC-32 |
| MaxII | PJC-8xx max II | 1.3 | 0749EE4E | CRC-32 |
| Bios | PJC-8xx Red Boot | 1.7 | B8DDF15B | CRC-32 |
| Atmega | PJC-8xx MS buss driver | 1.13 | DA4B2732 | CRC-32 |
| Dodatki | PJC-8xx eME | 6.8 | 4AAFC810 | CRC-32 |
| Cyclone | 1149P834-24C50 | 10725 | 248C60EA | CRC-32 |
Характеристика процесса измерений показателей качества электроэнергии и порядок объединения результатов измерений показателей КЭ соответствует классу А по ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008). Основные метрологические характеристики прибора при измерении показателей качества электрической энергии по ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008), ГОСТ 32144-2013, ГОСТ Р 8.655-2009 приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики анализатора качества электро-
энергии SO-52v11-eME-x при измерении показателей качества электрической энергии
| Тэ 2 | Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной А; относительной 5, %; приведенной у, %) | Примечание | Интервал усреднения, с |
| 1 | 2 | 3 | 5 | 7 | 6 |
| 1 | Среднеквадратическое значение фазного, между-фазного напряжения U, В | от 0,01‘U до 1,5‘U | ±0,1 (у) | ин = 57,7 В ин =220 В | - |
| 2 | Среднеквадратическое значение фазного, между-фазного напряжения основной частоты U(1), В | от 0,01 U до 1,5‘U | ±0,1 (у) | - | - |
| 3 | У становившееся отклонение напряжения 5Uy, % | от минус 20 до 20 | ±0,1 (5) | - | 60 |
| 4 | Положительное отклонение напряжения 6U(+), % | от 0 до 20 | ±0,1 (5) | - | 60 |
| 5 | Отрицательное отклонение напряжения 6Uq, % | от минус 20 до 0 | ±0,1 (5) | - | 60 |
| 6 | Напряжение прямой U1, обратной U2 и нулевой U0 последовательности основной частоты, B | от 0,01 U до 1,5‘U | ±0,1 (А) | - | - |
| 7 | Частота f, Гц | от 42,5 до 57,5 | ±0,01 (А) | - | 10 |
| 8 | Отклонение частоты Л/, Гц | от минус 7,5 до 7,5 | ±0,01 (А) | - | 10 |
| 9 | Коэффициент искажения синусоидальности кривой напряжения Ки , при ^и>10, % | от 1 до 30 | ±10,0 (5) | - | 3 |
| 10 | Коэффициент искажения синусоидальности кривой напряжения Ки , при Ku<1.0, % | от 0 до 1 | ±0,1 (А) | - | 3 |
| 1 | 2 | 3 | 5 | 7 | 6 |
| 11 | Коэффициент n-ой гармонической составляющей напряжения Ки(п) при £u(n)>1.0, % | от 0,1 до 30 для 2< n <10 | ±5,0 (5) | - | 3 |
| от 0,05 до 20 для 10< n <20 | |||||
| от 0,05 до 10 для 20< n <30 | |||||
| от 0,05 до 5 для 30< n <40 | |||||
| 12 | Коэффициент n-ой гармонической составляющей напряжения Ки(п) при £u(n)<1.0, % | от 0,05 до 30 для 2< n <10 | ±0,05 (А) | - | 3 |
| от 0,05 до 20 для 10< n <20 | |||||
| от 0,05 до 10 для 20< n <30 | |||||
| от 0,05 до 5 для 30< n <40 | |||||
| 13 | Коэффициент несимметрии напряжений по обратной последовательности K2U, % | от 0 до 20 | ±0,15 (А) | - | 3 |
| 14 | Коэффициент несимметрии напряжений по нулевой последовательности Кои,% | от 0 до 20 | ±0,15 (А) | - | 3 |
| 15 | Длительность провала (прерывания) напряжения Л*п, с | от 0 до 60 | ±0,02 (А) | - | - |
| 16 | Г лубина провала (прерывания) напряжения bUn, % | от 10 до 100 | ±0,2 (5) | - | - |
| 17 | Длительность временного перенапряжения Л#пери, с | от 0,02 до 60 | ±0,01 (А) | - | - |
| 18 | Коэффициент временного перенапряжения Кпери | от 0,01 до 30 | ±0,02 (А) | - | - |
| 19 | Кратковременная доза фликера PSt, отн. ед. | от 0,2 до 10,0 | ±5 (5) | - | - |
| 20 | Длительная доза фликера PLt, отн. ед. | от 0,2 до 10,0 | ±5 (5) | - | - |
| 21 | Коэффициент n-ой интергармонической подгруппы напряжения KUig(n) при ^Uig(n)>1,0, % | от 0,5 до 50,5 | ±5 (5) | - | - |
| 22 | Коэффициент n-ой интергармонической подгруппы напряжения KUig(n) при ^Uig(n)<1,0, % | от 0 до 0,5 | ±0,05 (А) | - | - |
| 1 | 2 | 3 | 5 | 7 | 6 |
| 23 | Коэффициент напряжения Сигналов KUis, % | от 1% до 3% Udin | ±0,15% Udin (у) | - | - |
| от 3% до 15% Udin | ±5% Udin (5) | - | - | ||
| 24 | Угол фазового сдвига между фазными напряжениями основной частоты фи, град. | от минус 180° до 180° | ±0,2 (А) | U= (0,8 - 1,5)U | 60 |
| 25 | Среднеквадратическое значение силы тока I и силы тока основной частоты I(1), А | от 0,01/н до 2/н | ±0,1 (у) | ll ll 0 0 > > | 60 |
| 26 | Среднеквадратическое значение силы тока прямой I1, обратной I2 и нулевой Io последовательности, А | от 0,01/н до 2/н | ±0,1 (у) | - | 60 |
| 27 | Коэффициент искажения синусоидальности кривой тока KI при Ki<3.0, % | от 0,1 до 3,0 | ±0,15 (А) | I= (0,01 - 2)1н | 3 |
| 28 | Коэффициент искажения синусоидальности кривой тока К при KI>3.0, % | от 3,0 до 60 | ±5 (5) | I= (0,01 - 2)1н | 3 |
| 29 | Коэффициент n-ой гармонической группы тока Ki(n) при KI(n)<3.0, % | от 0,05 до 30 для 2< n <10 | ±0,05 (А) | I= (0,01 - 2)1н | 3 |
| от 0,05 до 20 для 10< n <20 | |||||
| от 0,05 до 10 для 20< n <30 | |||||
| от 0,05 до 5 для 30< n <50 | |||||
| 30 | Коэффициент n-ой гармонической группы тока KI(n) при KI(n)>3.0, % | от 0,05 до 30 для 2< n <10 | ±5 (5) | I= (0,01 - 2)1н | 3 |
| от 0,05 до 20 для 10< n <20 | |||||
| от 0,05 до 10 для 20< n <30 | |||||
| от 0,05 до 5 для 30< n <50 | |||||
| 31 | Угол фазового сдвига напряжения гармоник фи(П), град. | от минус 180° до 180° | ±1° (А) | Ku(n) > 5 % | 3 |
| ±3° (А) | 5 <) ^ £ < % О4 | ||||
| ±5° (А) | 0,2 % < Ku(n) < 1 % | ||||
| 32 | Угол фазового сдвига между напряжением и током фш, град. | от минус 180° до 180° | ±0,2° (А) | I= (0,1 - 2)Iн | 60 |
| ±0,5° (А) | I= (0,01 - 0,1Ун |
| 1 | 2 | 3 | 5 | 7 | 6 |
| 33 | Угол фазового сдвига между я-ми гармоническими составляющими напряжения и тока фш(П), град. | от минус 180° до 180° | ±1° (А) | /= (0,5 - 2)/н ^и(п) > 5 % Кш > 5 % | 3 |
| ±3° (А) | /= (0,5 - 2)/н 1 % < КЩп) < 5 % 1 % < Ki(n) < 5 % | ||||
| ±5° (А) | /= (0,01 - 0,5)/н Ku(n) > 5 % K(n) > 5 % | ||||
| 34 | Активная мощность P, Вт | (0,05 - 1,5) /н^н | ±0,2 (5) | 60 | |
| 35 | Реактивная мощность Q, вар | (0,05 - 1,5) /н^н | ±0,5 (5) | 60 | |
| 36 | Полная мощность S, В -А | (0,05 - 1,5) /н^н | ±0,2 (5) | 0,01 /н < / < 2 /н | 60 |
| 37 | Активная однофазная, трехфазная мощность гармоник P(n), Вт | (0,05 - 1,5) /н^н | ±0,2 (5) | 60 | |
| 38 | Реактивная однофазная, трехфазная мощность гармоник Q(n), вар | (0,05 - 1,5) /н^н | ±0,5 (5) | 60 | |
| 39 | Коэффициент мощности cosf | от минус 1 до 1 | ±0,003 (А) | /= (0,1 - 2)/н | 60 |
| ±0,005 (А) | /= (0,01 - 0,1)/н | ||||
| 40 | tg ф | от минус 1 до 1 | ±0,005 (А) | /= (0,1 - 2)/н | 60 |
| ±0,01 (А) | /= (0,01 - 0,1)/н | ||||
| 41 | Активная энергия Wp, кВч | - | ±0,5 (5) | 0,5 < |cos ф| < 1 | - |
| ±0,75 (5) | 0,25< |cos ф|<0,5 | ||||
| 42 | Реактивная энергия Wq, кварч | - | ±1 (5) | sin ф = 1 | - |
| ±1 (5) | sin ф = 0,5 | ||||
| ±1 (5) | sin ф = 0,25 | ||||
| 43 | Полная энергия WS, ВАч | - | ±1 (5) | 0,01 /н < / < 2 /н | - |
| 44 | Интервал времени (ход часов), с/сутки | - | ±0,01 (А) | Синхронизация времени с сервером SNTP | - |
| 45 | Время, мс | - | ±1 (А) | Синхронизация времени с приемником ГЛОНАСС/GPS | - |
Нормальные условия эксплуатации анализатора КЭ:
- температура окружающего воздуха, °С 20 ± 5
- относительная влажность воздуха, % от 30 до 80
- атмосферное давление, кПа от 80 до 106,7 Рабочие условия эксплуатации анализатора КЭ в части устойчивости к климатическим воздействиям соответствуют группе 4 по ГОСТ 22261-94:
- температура окружающего воздуха, °С
от минус 20 до 55 90
от 80 до 106,7 (от 630 до 795 мм рт. ст.)
50
20
- относительная влажность воздуха при 30 °С, %
- атмосферное давление, кПа Вибрация:
- частота, Гц
- максимальное ускорение, м/с2 Механические удары однократного действия:
- максимальное ускорение, м/с2
300
6
3
- длительность импульса, мс
- число ударов по каждому направлению воздействия
Механические удары многократного действия:
30
100
16
1000
- число ударов в минуту
- максимальное ускорение, м/с2
- длительность импульса, мс
- число ударов по каждому направлению воздействия
Электрическое питание модулей анализатора осуществляется по внутренней шине контроллера от модуля питания MZA-502 , вмонтированного в корпус анализатора, с входным напряжением от 176 до 264 В постоянного или переменного тока и частотой от 42,5 до 57,5 Гц. Коэффициент искажения синусоидальности кривой напряжения питающей сети не более 5%.
Пусковй ток, А 4 А длительностью 5 мс
Потребляемая мощность по каждому измерительному входу напряжения, В-А 0,05
Потребляемая мощность по каждому измерительному входу тока, В • А Г абаритные размеры (Ш x В x Г), мм
0,1
202 x 266 x 218
254 x 266 x 218
4,370
5,350
не менее 100000 не менее 25 36
- SO-52v11-eME-1
- SO-52v11-eME-2 Масса, кг
- SO-52v11-eME-1
- SO-52v11-eME-2
Наработка на отказ, час Срок службы, год Гарантийный ресурс, мес
Знак утверждения типа наносят на маркировочной бирке (шильде) контроллера, на титульные листы эксплуатационных документов - печатным способом.
В комплект поставки входят:
- анализатор качества электроэнергии SO-52v11-eME-x заказанной модификации;
- руководство по эксплуатации;
- паспорт;
- методика поверки.
осуществляется по ГОСТ Р 8.656-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки» и документу МП 58719-14 «Анализаторы качества электроэнергии SO-52v11-eME-x. Методика поверки», утвержденным ИЦ ФГУП «ВНИИМС»
01 июля 2014 г.
Перечень основного оборудования для поверки:
1. Калибратор универсальный Ресурс-К2.
Действующее значение силы тока 0,001-1,5 А или 0,005-7,5 А, действующее значение фазного напряжения 0,577-83,088 В или 2,2-316,8 В, действующее значение междуфазного напряжения 1-144 В или 3,81-548,71 В с погрешностью ±(0,05+0,01»(|Хном/Х-1|))%. Частота 4555 Гц с погрешностью 0,005 Гц. Фазовый угол от минус 180° до 180° с погрешностью ±0,03°. Значения активной, реактивной, полной мощности с погрешностью ±(0,1+0,02»(|Хном/Х-1|)%.
2. Калибратор электрической мощности Fluke 6100А.
Частотный диапазон от 16 Гц до 9 кГц, погрешность 0,005 % (макс. Через 1 год), точность амплитуды от 16 Гц до <6 кГц: 1%; точность амплитуды >6 кГц: 4%; максимальное значение интергармоники <2850 Гц составляет 30% от диапазона.
3. Мегаомметр М4101/3. Диапазон измеряемых сопротивлений от 0 до 100 Мом. Измерительное напряжение 500 В
4. Установка пробойная GPI-745A, испытательное напряжение от 0 до10 кВ; основная погрешность ±2,5 %, мощность не менее 0.5 кВт.
Метод измерений приведен в документе «Анализаторы качества электроэнергии SO-52v11-eME-x. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам качества электроэнергии SO-52v11-eME-x
ГОСТ Р 8.655-2009 Государственная система обеспечения единства измерений. Средства
измерений показателей качества электрической энергии. Общие технические требования
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств элек
тромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Норми
руемые метрологические характеристики средств измерений ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 8.656-2009 ГСИ. Средства измерений показателей качества электрической энер
гии. Методика поверки
ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руко-(IEC 61000-4-7:2009) водство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств элек-(IEC 61000-4-30:2008) тромагнитная. Методы измерений показателей качества электрической энергии
МЭК 61000-4-15-2010 Электромагнитная cовместимость (ЭМС). Часть 4-15. М Фликерметр. (IEC 61000-4-15:2010) Функциональные и конструктивные требования
Выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Заявитель
ООО НПП «Микроника»
Адрес: 105318, Москва г, Мироновская ул, дом № 33, строение 26 Тел.: +7 (495) 660-25-00 Факс: +7 (495) 365-31-89
