Трансформаторы тока ТТ, 58721-14

Трансформаторы тока ТТ Назначение средства измерений

Трансформаторы тока ТТ (далее - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

Трансформаторы тока выполнены в виде конструкции шинного типа, с литой изоляцией. Первичной обмоткой служит шина, пропускаемая через окно трансформатора.

Трансформаторы имеют одну вторичную обмотку предназначенную для измерения и учета электроэнергии. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной крышкой.

Корпус трансформаторов выполнен из эпоксидного компаунда, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий.

Трансформаторы тока крепятся на шине с помощью винтов и планки.

Трансформаторы тока идентичны по принципу действия, отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанными в таблице 1.

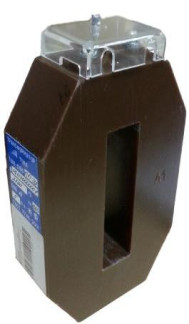

Внешний вид трансформаторов тока и места пломбировки от несанкционированного доступа приведены на рисунке 1.

Основные метрологические и технические характеристики трансформаторов тока ТТ представлены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта, руководства по эксплуатации методом печати и на трансформатор тока методом наклейки.

Комплектность

В комплект поставки входят:

-    Трансформатор тока - 1 шт.;

-    Паспорт - 1 экз.;

-    Руководство по эксплуатации - 1 экз. на заказ;

-    Планка крепления шины- 1 шт.;

-    Винт М5х14 - 2 шт.;

-    Г айка М5 - 2 шт.;

Поверка

Поверка осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень основных средств, применяемых при поверке:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5, номинальное рабочее напряжение, кВ: 0,66, номинальные значения первичного тока, А: от 5 до 5000, класс точности

0,05; (№270007-04)

-    прибор сравнения КТ-01, предел измерения токовой погрешности, %: ± 19,99,предел измерения угловой погрешности, угловых мин: ± 1999; класс точности 0,001 (№18287-99)

-    нагрузочное устройство МР 3027 (№34915-07)

Метод измерений с помощью трансформаторов тока ТТ указан в документе «Трансформаторы тока ТТ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТТ

1.    ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2.    Техническая документация изготовителя ТУ 3414-043-05755476-2014.

Рекомендации к применению

- выполнение государственных учетных операций и учет количества энергетических ресурсов.
