Трансформаторы напряжения НИОЛ-СТ, 58722-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения НИОЛ-СТ Назначение средства измерений

Трансформаторы напряжения НИОЛ-СТ (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформатор представляет собой блок, состоящий из магнитопровода и обмоток: первичной и вторичной, который залит компаундом на основе эпоксидной смолы в корпус из циклоалифатической смолы.

Высоковольтные выводы «А» и «X» первичной обмотки расположены в верхней части трансформатора. Выводы вторичных обмоток и вывод заземления находятся в клеммнике внизу трансформатора, и закрываются защитной крышкой. Крепление трансформатора на месте установки производится с помощью четырёх болтов. Трансформаторы напряжения могут иметь от одной до трех вторичных обмоток для измерения или/и защиты.

Трансформаторы напряжения выпускаются в двух модификациях: НИОЛ-СТ-10 и НИОЛ-СТ-35, которые отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанными в таблице 1.

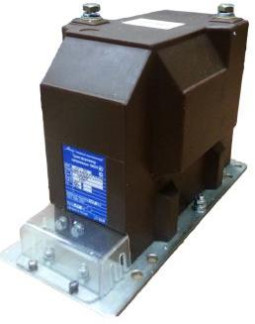

Фотографии общего вида и места пломбировки трансформаторов напряжения НИОЛ-СТ представлены на рисунке 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта, руководства по эксплуатации методом печати и на трансформатор тока методом наклейки.

Комплектность

В комплект поставки входят:

-    трансформатор напряжения встроенный НИОЛ-СТ - 1 шт.;

-    паспорт -1 экз.;

-    руководство по эксплуатации 1 экз. на партию.

Поверка

Поверка осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Перечень основных средств, применяемых при поверке:

1.    Трансформатор напряжения измерительный эталонный NVRD 40 (№ 32397-12):

-    номинальное напряжение первичной обмотки, кВ: от 3 до 40;

-    номинальное напряжение вторичной обмотки, В: 100/V3; 100;

-    класс точности: 0,01.

2.    Прибор сравнения КНТ-03 (№ 24719-03):

-    предел измерения значения вторичного напряжения, В: 199,9;

-    предел измерения погрешности напряжения, %: 19,99;

-    предел измерения угловой погрешности, угловых мин: ± 1999.

3.    магазины нагрузки трансформаторов напряжения МНТН (№ 32403-06);

-    номинальные величины нагрузки, В-А: от 1,25 до 200.

Методы измерений с помощью трансформаторов напряжения НИОЛ-СТ указаны в документе «Трансформаторы напряжения НИОЛ-СТ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к трансформаторам напряжения НИОЛ-СТ

1.ГОСТ    1983-2001 «Трансформаторы напряжения. Общие технические условия».

2.Техническая    документация изготовителя ТУ 3414-044-05755476-2014.

Рекомендации к применению

- выполнение государственных учетных операций и учет количества энергетических ресурсов.
