Термометры биметаллические BMT-3-250-25-RC, 58724-14

Назначение

Термометры биметаллические исполнения BMT-3-250-25-RC (далее по тексту -термометры), предназначены для измерения температуры жидких сред на объекте ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.

Описание

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающее измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Термометры состоят из круглого корпуса, в котором размещены циферблат с двойной шкалой и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона). Конструктивно термометры выполнены с тыльным креплением термобаллона к корпусу. Корпус и термобаллон изготавливаются из нержавеющей стали. При необходимости термометры можно подстроить при помощи специального регулировочного винта, расположенного на тыльной стороне корпуса термометра.

Монтаж термометров на объектах измерений осуществляется с помощью штуцера или через промежуточную защитную гильзу типа TW-25 из нержавеющей стали.

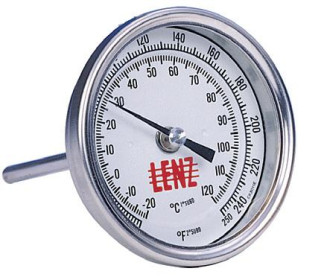

Фото общего вида термометра приведено на рисунке 1.

Диапазон измерений, °С:.............................................от минус 20 до плюс 120

Цена деления шкалы, °С:...........................................................................1

Пределы допускаемой приведенной погрешности, %: ....................................±1

Диаметр корпуса, мм:.............................................................................76,2

Диаметр термобаллона, мм:....................................................................6,35

Длина погружаемой части термометра, мм: ................................................63,5

Рабочие условия эксплуатации:

-    температура окружающей среды, °С: ...........................от минус 40 до плюс 60;

-    относительная влажность, %: .............................................................до 95

Средний срок службы, лет, не менее:............................................................8.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

В комплект поставки входят:

-    термометр биметаллический - 4 шт.;

-    паспорт    - 4 экз.;

-    методика поверки    - 1 экз.

-    защитная гильза    - 4 шт.

Поверка

осуществляется по документу МП 58724-14 «Термометры биметаллические исполнения BMT-3-250-25-RC. Методика поверки», утвержденным ГЦИ СИ «Росиспытания», 2014 г. Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, диапазон измерений от минус 50 до плюс 650 °С, пределы допускаемой погрешности ± 0,03 °С в диапазоне от минус 50 до плюс 400 °С, ± 0,06 °С в диапазоне свыше плюс 400 °С;

-    термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С.

Нормативные документы, устанавливающие требования к термометрам биметаллическим исполнения BMT-3-250-25-RC

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
