Термопреобразователи сопротивления платиновые R1T185L483-S4D0622-SL-6HN31, 58729-14

Назначение

Термопреобразователи сопротивления платиновые модели MPT-6/S (далее по тексту

- термопреобразователи или ТС) предназначены для измерений температуры различных сред, не агрессивных к материалу защитной оболочки ТС на объекте ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.

Описание

Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи конструктивно выполнены в виде кабеля в оболочке из нержавеющей стали (SS 316) с минеральной изоляцией ЧЭ и соединительных проводов. Выводы соединительных проводов ТС имеют защитную оболочку из тефлона.

ТС имеют трехпроходную схему соединения внутренних проводов с ЧЭ.

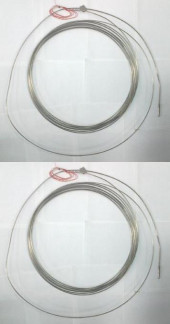

Фотография общего вида ТС представлена на рисунке 1.

Технические характеристики

Диапазон измерений, °С:..............................................от минус 40 до плюс 400

Условное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: .......................................Pt100

Температурный коэффициент ТС a , °С-1: ...............................................0,00385

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом, не менее: ..............100

Класс допуска по ГОСТ 6651-2009/МЭК 60571:.........................................................B

Допуск по ГОСТ 6651-2009/МЭК 60571, °С (t - значение измеряемой температуры): ............................................................................................±(0,3 + 0,005 |t|)

Лист № 2 Всего листов 3

Электрическое сопротивление изоляции ТС при температуре (25±10)°С и

относительной влажности воздуха от 30 до 80 %, при 500 В, МОм, не менее: ..............100

Длина кабеля ТС, мм: ...................................................................4000; 12600

Длина погружаемой части ТС, мм: ...............................................................50

Диаметр погружаемой части ТС, мм: ............................................................6

Длина внешних соединительных проводов, мм: .............................................700

Рабочие условия эксплуатации ТС:

-    диапазон температур окружающей среды, °С:..................от минус 50 до плюс 180;

-    относительная влажность воздуха, %: ....................................................до 98

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

В комплект поставки входят:

-    термопреобразователь - 14 шт.;

-    паспорт    - 14 экз.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ

8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения и методиках (методах) измерений приведены в паспорте на ТС.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели MPT-6/S

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
