| Номер в госреестре | 58737-14 |
| Наименование СИ | Компараторы частотные |
| Обозначение типа СИ | Ч7-1014/1 |
| Изготовитель | ООО "НПП "ГНОМОН", г.Нижний Новгород |
| Год регистрации | 2014 |
| Срок свидетельства | 23.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Компараторы частотные Ч7-1014/1 (далее компараторы) предназначены для измерения относительной разности частот между опорным сигналом синусоидальной формы с частотой 5 или 10 МГц и исследуемым сигналом синусоидальной формы с частотами 1; 5; 10 МГц и периодических смодулированных сигналов 2,048 и 10,24 МГц с вычислением их метрологических характеристик.
Принцип действия компараторов основан на переносе разности частот опорного и исследуемого сигналов на низкую промежуточную частоту с использованием прецизионного программируемого цифрового преобразователя частоты с последующим вычислением метрологических характеристик исследуемых сигналов встроенным микроконтроллером.

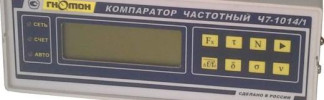

Компаратор имеет интерфейс связи с внешним персональным компьютером USB 2.0. Компаратор выполнен в ударопрочном корпусе. По условиям эксплуатации компаратор частотный Ч7-1014/1 удовлетворяет требованиям, предъявляемым к аппаратуре по группе 2 ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 до плюс 40 °С. Внешний вид компаратора показан на рисунке 1.
Компараторы не имеют устанавливаемого (загружаемого) программного обеспечения. Программа работы компаратора, включая метрологически значимую её часть, хранится в постоянном запоминающем устройстве (ПЗУ). Запись информации в микросхемы осуществляется программатором ПЗУ на этапе изготовления компараторов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 “А”.
Таблица 1
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 1 Файл-образ ПЗУ КЧ (Компаратор частотный) | Яи.ТСЛБ.5090 01-01 91 06 | 1.0 | D8F17 | ksum |
| 2 Файл-образ ПЗУ УИиУ (Устройство индикации и управления) | Яи.ТСЛБ.5090 01-01 91 09 | 1.0 | 16062С | ksum |
| 3 Файл-образ ПЛИС КЧ (Компаратор частотный) | Яи.ТСЛБ.5090 01-01 91 10 | 1.0 | 286Л99 | ksum |
Прибор обеспечивает измерение при следующих параметрах входных сигналов синусоидальной формы с частотами 1; 5; 10 МГц и периодические смодулированные
сигналы 2,048 и 10,24 МГц
Таблица 2
| Наименование характеристики | Нормируемые значения |
| Метрологические характеристики | |
| Частоты опорного сигнала (номинальное значение), МГц | 5; 10 |
| Пределы допускаемого отклонения частоты измеряемого сигнала от | ± 1 |
| частоты опорного сигнала, Гц | |
| Частоты входных измеряемых сигналов | 1; 5; 10; |
| (номинальное значение), МГц | 2,048; 10,24 |
| Напряжение входных сигналов при сопротивлении входов 50 Ом, В | 0,4-1,2 |
| Пределы допускаемой систематической составляющей погрешности, | ± 7 -10-3 |
| вносимой компаратором, не более | от измеряемой величины |
| Пределы допускаемой случайной составляющей погрешности, вносимой компаратором (среднеквадратическое относительное отклонение и среднеквадратическое двухвыборочное отклонение) | |
| результатов измерения сигнала с частотой 5 МГц и 10 МГц | |
| за время измерения 1 с, | 2-10 12 |
| за время измерения 10 с, | 5-10 13 |
| за время измерения 100 с, | 1-10-13 |
| за время измерения 1000 с, | 7-10-14 |
| за время измерения 3600 с (1 ч), | 5-10-14 |
| за время измерения 1 сут | 5-10-15 |
| Пределы допускаемой случайной составляющей погрешности, вносимой компаратором (среднеквадратическое относительное отклонение и среднеквадратическое двухвыборочное отклонение) | |
| результатов измерения сигнала с частотой 1; 2,048 и 10,24 МГц | 8-10-12 |
| за время измерения 1 с, | |
| за время измерения 10 с, | 2-10-12 |
| за время измерения 100 с | 5-10-13 |
| Технические характеристики | |
| Время прогрева, мин, не менее | 15 |
| Напряжение питания: нормальные условия, В рабочие условия, В | от 26 до 28 от 22 до 30 |
| Ток потребления при номинальном напряжении питания, в режиме прогрева не превышает, А | 2 |
| Ток потребления при номинальном напряжении питания, в установившемся режиме не превышает, А | 1 |
| Г абаритные размеры (Ш х В х Г), мм, не более | 200 х 80 х 150 |
| Масса, кг, не более | 1,3 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации ТСАБ.411146.007 РЭ типографским способом (в верхнем правом углу) и наносится на переднюю панель компаратора способом печати на самоклеющейся пленке.
Комплектность поставки компараторов соответствует таблице 3.
Таблица 3
| Наименование, тип | Обозначение | Количество | Примечание |
| 1 Компаратор частотный Ч7-1014/1 | ТСАБ.411146.007 | 1 | |
| 2 Адаптер сетевой | - | 1 | Входят в комплект ЗИП |
| 3 Кабель соединительный USB | - | 1 | |
| 4 Переход, 1-10 МГц (СР-50-95ФВ) | ВР0.364.013 ТУ | 1 | |
| 5 Вилка РШ2Н-1-5 | 0Ю0.364.002 ТУ | 1 | |
| 6 Вставка плавкая ВП2Б-1В 1А 250В | 0Ю0.481.005 ТУ | 2 | |
| 7 Компакт-диск с эксплуатационной документацией и программным обеспечением | ТСАБ.411146.007 МД | 1 | |
| 8 Руководство по эксплуатации | ТСАБ.411146.007 РЭ | 1 | На компакт-диске |
| 9 Формуляр | ТСАБ.411146.007 ФО | 1 | |
| 10 У паковка | ТСАБ. 305646.001 | 1 |
осуществляется по документу ТСАБ.411146.007 РЭ “Руководство по эксплуатации компараторов частотных Ч7-1014/1. Раздел 7. Методика поверки. МП-РТ-2144-2014”, утвержденному ГЦИ СИ ФБУ “Ростест-Москва” 14.08.2014 г.
Основное оборудование необходимое для поверки:
- стандарт частоты рубидиевый GPS-12RG, Госреестр № 43830-10;
- генератор сигналов сложной формы AFG-3252, Госреестр № 32620-06
Методы измерений с помощью компараторов частотных Ч7-1014/1 указаны в эксплуатационном документе “Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к компараторам частотным Ч7-1014/1
1 ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”; технические условия ТСАБ.411146.007 ТУ.
2 ТСАБ.411146.007 РЭ. Компаратор частотный Ч7-1014/1. Руководство по эксплуатации.
Компараторы частотные Ч7-1014/1 применяются в сфере государственного регулирования обеспечения единства измерений, для выполнения работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; осуществление мероприятий государственного контроля (надзора).
