| Номер в госреестре | 58746-14 |
| Наименование СИ | Нивелир цифровой |
| Обозначение типа СИ | DiNi 0.3 |
| Изготовитель | "Trimble Navigation Ltd.", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Нивелир цифровой DiNi 0.3 (далее — нивелир) предназначен для измерений превышений методом геометрического нивелирования по вертикальным рейкам.
Принцип действия нивелира основан на автоматической установке визирной оси в горизонтальное положение с помощью компенсатора.
Измерение превышений между точками получают как разность отсчетов по нивелирным рейкам, установленным для каждых двух последовательных точек, находящихся на одной линии и образующих нивелирный ход.

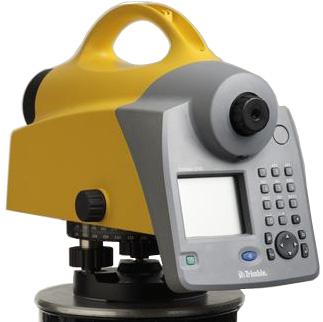

Конструктивно нивелир состоит из водонепроницаемого корпуса с размещенной в нем оптикой, электронно-измерительным и регистрирующим модулями. Корпус нивелира соединен с несъемной подставкой (трегером) для установки нивелира на штатив. На верхней части корпуса нивелира имеется ручка для его переноски. Управление нивелиром и его настройка обеспечиваются посредством клавиатуры и ЖК дисплея на задней панели нивелира, точное наведение на рейку осуществляется с помощью наводящего винта. Нивелир имеет встроенный интерфейсный порт RS-232C для передачи данных на персональный компьютер. На рисунке 1 представлен общий вид нивелира.
Нивелир имеет встроенное программное обеспечение, разработанное компанией «Trimble Navigation Ltd.». Встроенное программное обеспечение предназначено для обеспечения взаимодействия узлов нивелира, для сохранения, экспорта и отображения измеренных величин, для импорта исходных данных. Приложения, управляющие режимами выполнения работ, не могут быть изменены или удалены. Разъемы, служащие для подключения внешних устройств, не предоставляют несанкционированный доступ к встроенному программному обеспечению.
| Идентификац ионное наименование программного обеспечения | Номер версии (идентификацион ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «Trimble DiNi» | v. 1.0 | B79C294FCB9ACD9B5E5407B9 266C9A4B | MD5 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010. Специальные средства защиты программного обеспечения и измеренных данных не требуются.
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Таблица 2
| Наименование характеристики | Значение |
| Увеличение зрительной трубы, не менее | 32 крат |
| Диаметр входного зрачка зрительной трубы, не менее | 40 мм |
| Угловое поле зрения зрительной трубы, не менее | 1° 15' |
| Диапазон работы компенсатора | ±15' |
| Пределы допускаемой погрешности работы компенсатора на 1' наклона оси нивелира | ±0,2" |
| Цена деления горизонтального лимба | 1° |
| Диапазон показаний горизонтальных углов | от 0° до 360° |
| Средняя квадратическая погрешность измерений превышения на 1 км двойного хода, не более: - с помощью инварной кодовой рейки - с помощью складной кодовой рейки - с помощью шашечной рейки | 0,2 мм 1,0 мм 1,5 мм |
| Электропитание | Аккумуляторная батарея 7,4 В/2,4 Ач |
| Габаритные размеры, не более | 155х235х300 мм |
| Масса (в футляре), не более | 7,2 кг |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха (без конденсации), не более | от минус 20 °С до плюс 50 °С 95 % |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на маркировочной шильде на корпусе нивелира.
| Наименование | Количество, шт. |
| Нивелир цифровой DiNi 0.3, зав. № 731934 | 1 |
| Аккумуляторная батарея | 2 |
| Зарядное устройство | 1 |
| Комплект соединительных кабелей | 1 |
| Футляр для хранения и транспортировки нивелира | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 2511/0004-2013 | 1 |
осуществляется по документу МП 2511-0004-2013 «Нивелир цифровой DiNi 0.3. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2013 г. Основное средство поверки - полевой стенд для поверки нивелиров ГОСТ 10528-90.
Методика измерений приведена в документе «Нивелир цифровой DiNi 0.3. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелиру цифровому DiNi 0.3
1. ГОСТ Р ИСО 17123-1-2011. ГСИ. Оптика и оптические приборы. Методики полевых испытаний геодезических и топографических приборов. Часть 1. Теория.
2. ГОСТ Р ИСО 17123-2-2011. ГСИ. Оптика и оптические приборы. Методики полевых испытаний геодезических и топографических приборов. Часть 2. Нивелиры.
3. Техническая документация фирмы «Trimble Navigation Ltd.», США.
осуществление геодезической и картографической деятельности.
| Зарегистрировано поверок | 504 |
| Поверителей | 36 |
| Актуальность данных | 18.09.2024 |
