Газоанализаторы ЕН2000В, 58747-14

Назначение

Газоанализаторы ЕН2000В предназначены для непрерывного измерения содержания оксида углерода (СО), диоксида углерода (СО2), метана (СНД сероводорода (Н2Б), метилмеркаптана (СН^Н), ацетилена (С2Н2), диоксида серы (SO2), аммиака (NH3), гексафторида серы (SF6), оксида азота (NO) и закиси азота^02) в технологических газовых смесях и в воздухе.

Описание

Газоанализаторы ЕН2000В представляют собой автоматические, восстанавливаемые, показывающие и сигнализирующие измерительные приборы стационарного типа третьего порядка согласно ГОСТ Р 52931-2008, обеспечивающие возможность информационной связи с другими электротехническими устройствами.

Принцип действия газоанализатора основан на избирательном поглощении анализируемым компонентом инфракрасного излучения.

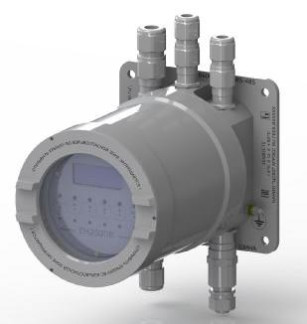

Газоанализатор состоит из преобразователя ЕН200В и блока вторичного преобразователя БВП-2В (далее - блок БВП-2). Для соединения преобразователя ЕН200В и блока БВП-2В используется кабель связи типа КИПвЭВ (не бронированный), входящий в состав преобразователя ЕН200В. Вывод информации осуществляется на жидкокристаллический индикатор, расположенный на лицевой панели блока БВП-2В. Конструктивное исполнение преобразователя ЕН200В и блока БВП-2В - настенное. Степень защиты оболочек преобразователя ЕН200В и блока БВП-2В - IP66 по ГОСТ 14254-96.

Газоанализаторы имеют унифицированный токовый выход, предназначенный для дистанционной передачи информации о содержании определяемого компонента в анализируемой смеси.

Газоанализаторы обеспечивают выдачу сигналов «ПОРОГ 1», «ПОРОГ 2» при превышении содержания определяемого компонента двух установленных пороговых значений и сигнала «НЕИСПРАВНОСТЬ».

Диапазон задания пороговых значений составляет от 0 до 100 % от верхнего предела диапазона измерений.

Газоанализатор имеет 102 исполнения, отличающихся диапазонами измерений, пределами основной погрешности и анализируемыми газами.

Газоанализатор относится к взрывобезопасному электрооборудованию и предназначен для использования:

-    во взрывоопасных зонах производственного пространства, где возможно образование взрывоопасных газовых смесей категории ПА, ПВ, ПС группы Т1 - Т5;

-    во взрывобезопасных зонах производственного пространства, где не предполагается наличие взрывоопасной среды в объёме, требующем специальных мер защиты.

Преобразователь ЕН200В и блок БВП-2В имеют:

-    вид взрывозащиты - «Взрывонепроницаемая оболочка "d"»;

-    маркировку взрывозащиты с обозначением особых условий применения - «1ЕхdПСТ5, +5 оС < ta < +50 оС».

Рисунок 2 - преобразователь ЕН200В

Программное обеспечение

Программное обеспечение газоанализатора включает встроенную программу ЕН2000В.01.01, предназначенную для выдачи информации о времени прогрева, о времени наработки газоанализатора, о наличии неисправности, а также для установки порогов и проверки срабатывания сигнализации.

Защита программного обеспечения газоанализаторов реализована изготовителем на

Лист № 3 Всего листов 10

этапе производства, путем установки системы защиты микроконтроллера от чтения и записи.

Защита программного обеспечения от преднамеренных изменений обеспечивается путем применения специнструмента для открытия корпуса блока БВП-2В.

Защита программного обеспечения от непреднамеренных изменений обеспечивается отсутствием возможности изменения программного обеспечения с кнопок управления газоанализатора.

Защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО газоанализаторов осуществляется за счет того, что доступ к меню газоанализаторов и проведению калибровки осуществляется при введении кода доступа.

Уровень защиты программного обеспечения газоанализатора - А в соответствии с МИ 3286-2010.

Идентификационные данные программного обеспечения

Технические характеристики

1    Газоанализаторы обеспечивают выдачу результатов измерений в виде цифровых показаний, выраженных в объёмных долях (% или млн-1) или в виде массовой концентрации

3    3

(г/м или мг/м ), а также унифицированного аналогового сигнала постоянного тока в диапазоне (4 - 20) мА или (0 - 5) мА.

2    Перечень основных исполнений газоанализаторов в зависимости от анализируемого компонента, диапазоны измерений и пределы основной погрешности газоанализаторов приведены в таблице 1.

3    Пределы допускаемой дополнительной приведённой погрешности газоанализатора от изменения температуры окружающей среды на каждые 10 оС в диапазоне рабочих температур составляют ± 4 %.

4    Пределы допускаемой абсолютной погрешности газоанализатора на СО от изменения содержания в анализируемой газовой смеси диоксида углерода (СО2) на 10 % в пределах рабочих условий составляют ±0,0050 % об. Дополнительная погрешность нормирована для следующих диапазонов измерений: (0 - 200) млн-1; (0 - 500) млн-1; (0 - 1000) млн-1; (0 - 0,2) %; (0 - 0,5) %.

5    Предел допускаемой приведённой погрешности срабатывания сигнального устройства составляет 0,2-у.

6    Предел допускаемого времени установления показаний Т0,9 при номинальном значении расхода анализируемой газовой смеси составляет не более 5 с.

7    Предел допускаемого времени работы газоанализатора без корректировки показаний (выходного сигнала) составляет 30 сут.

8    Время прогрева газоанализатора, отсчитываемое от момента его включения до момента установления показаний (выходного аналогового сигнала), составляет не более 60 мин.

9    Диапазон выходного аналогового сигнала (устанавливается по выбору потребителя) -(0 - 5) мА или (4 - 20) мА.

10    Габаритные размеры изделий, входящих в состав газоанализатора, составляют не более:

а) преобразователя ЕН200В (без кабеля связи):

1) ширина...............................................................................260 мм;

2)    высота.................................................................................700 мм

3)    глубина...............................................................................210 мм;

б) блока вторичного преобразователя БВП-2В:

1)    ширина...............................................................................350 мм;

2)    высота.................................................................................200 мм;

3)    глубина...............................................................................280 мм.

Масса изделий, входящих в состав газоанализатора, составляет не более:

а)    преобразователя ЕН200В.....................................................24 кг;

б)    блока БВП-2В.......................................................................17 кг.

11    Напряжение питания переменного тока частотой 50/60 Гц, ~ (187 - 253) В.

12    Потребляемая мощность не более 40 В А.

13    Показатели надежности:

-    средняя наработка на отказ не менее 15000 ч;

-    суммарный средний срок службы и средний срок сохраняемости не менее 10 лет.

14    Условия эксплуатации газоанализатора и параметры анализируемой газовой смеси приведены в таблице 2.

Таблица 1

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель газоанализатора, а также на титульный лист паспорта и Руководства по эксплуатации.

Комплектность

Комплект поставки газоанализатора ЕН2000В приведен в таблице 3.

Таблица 3

Поверка

Поверка осуществляется в соответствии с Приложением Е к Руководству по эксплуатации ЛНПК2.840.201 РЭ «Газоанализатор ЕН2000В. Методика поверки» утвержденным ОАО «Центрохимсерт» 10 июня 2014 г.

Основные средства поверки:

- ГСО-ПГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (ГСО: 102412013, 9738-2011, 9783-2011, 3750-87, 9784-2011, 9786-2011, 3760-87, 3758-87, 3759-87, 376087, 9741-2011, 3769-87, 9742-2011, 3777-87, 9743-2011, 3783-87, 3785-87, 9762-2011, 102402013, 3808-87, 3810-87, 9745-2011, 3814-87, 3816-87, 3819-87, 3827-87, 3831-87, 3834-87, 3835-87, 9746-2011, 3839-87, 9746-2011, 9761-2011, 3857-87, 3858-87, 9747-2011, 3862-87, 3865-87, 9748-2011, 9749-2011, 9750-2011, 3885-87, 9751-2011, 3892-87, 3894-87, 9864-2011, 9865-2011, 8372-2003, 8373-2003, 9138-2008, 4276-88, 9788-2011, 9196-2008, 9197-2008, 91572008, 9201-2008, 9202-2008, 10347-2013, 9189-2008, 4013-87, 9190-2008, 10323-2013, 95362010, 9548-2010, 9207-2008, 9170-2008, 10251-2013);

-    азот газообразный высокой чистоты по ГОСТ 9293-74;

-    эталоны сравнения - газовые смеси 06.02.007, 06.02.004, 06.02.005, 06.02.013, 06.02.017, 06.02.014;

-    генератор газовых смесей ГГС-Р ШДЕК418313.009 ТУ.

Сведения о методах измерений

Газоанализаторы ЕН2000В Руководство по эксплуатации ЛНПК2.840.201 РЭ. Газоанализаторы ЕН2000В Технические условия ЛНПК2.840.201 ТУ.

Нормативные и технические документы, устанавливающие требования к газоанализаторам ЕН2000В

ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 30852.0-2002 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 0 .Общие требования

ГОСТ 30852.1-2002 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».

ЛНПК2.840.201 ТУ Газоанализаторы ЕН2000В Технические условия 4215-01329035580-2013.

Рекомендации к применению

1.    Осуществление деятельности в области охраны окружающей среды.

2.    Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
