Установки для проверки параметров электрической безопасности GPT-79601, GPT-79602, GPT-79603, GPT-79612, GPT-79901, GPT-79902, GPT-79903, GPT-79904 (далее -установки) предназначены для:

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	58755-14
Наименование СИ	Установки для проверки параметров электрической безопасности
Обозначение типа СИ	GPT-79601, GPT-79602, GPT-79603, GPT-79612, GPT-79901, GPT-79902, GPT-79903, GPT-79904
Изготовитель	"Good Will Instrument Co., Ltd.", Тайвань
Год регистрации	2014
Срок свидетельства	06.09.2029
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

- формирования и измерения напряжения переменного и постоянного тока;

- измерения сопротивления изоляции;

- измерения сопротивления заземления и низкоомных цепей

- измерения выходного тока.

Описание

Принцип действия установок основан на формировании высокого напряжения переменного или постоянного тока из напряжения сети питания. Для получения напряжения постоянного тока напряжение сети питания выпрямляется и фильтруется.

Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на жидкокристаллическом индикаторе (графический матричный дисплей с подсветкой разрешением 240*64 точки).

Установки могут работать в автоматическом и ручном режиме работы. Для установки длительности тестирования изоляции установки оснащены встроенным таймером. При измерении сопротивления низкоомных цепей установки имеют функцию компенсации сопротивления измерительных проводов. После проведения высоковольтных испытаний установки проводят автоматическую разрядку испытуемых цепей. Установки могут управляться удаленно с помощью пульта дистанционного управления.

Результаты измерений могут быть сохранены как во внутренней памяти установок, так и переданы на внешний ПК через интерфейсы связи RS-232, USB, GPIB (опционально). Установки оснащены функцией развертки, позволяющей представлять результаты измерений в виде графика, что позволяет оператору отследить изменение интересующего параметра во времени.

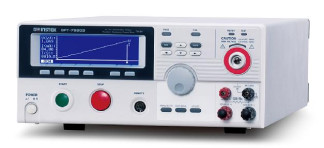

Конструктивно установки выполнены в ударопрочных корпусах настольного исполнения. На передней панели установки расположены дисплей, индикаторы, регуляторы, функциональные кнопки и кнопки управления, измерительные гнезда и клеммы, разъем для подключения пульта дистанционного управления. На задней панели установки расположены разъем напряжения питания, колодка предохранителя, дополнительные измерительные гнезда и клеммы, клемма заземления, разъемы интерфейсов связи, разъем порта ввода/вывода (SIGNAL I/O) для мониторинга статуса установки.

Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.

Установки выпускаются в различных модификациях, отличающихся между собой набором выполняемых функций. Отличия модификаций установок приведены в таблице 1.

Модификация	Функция
	Формирование и	Формирование и	Измерение	Измерение
	измерение	измерение	сопротивления	сопротивления
	напряжения	напряжения	изоляции	заземления и
	переменного тока	постоянного тока		низкоомных цепей
GPT-79601	+
GPT-79602	+	+
GPT-79603	+	+	+
GPT-79612	+		+
GPT-79901	+
GPT-79902	+	+
GPT-79903	+	+	+
GPT-79904	+	+	+	+

Примечание: «+» - функция присутствует.

Таблица 2 - Метрологические и технические характеристики

Характеристика	Значение
Диапазон выходного напряжения переменного тока, В	от 100 до 5000
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока, В	± (0,01Шзм. + 5 В)
Частота напряжения переменного тока, Гц	50/60
Диапазон выходного напряжения постоянного тока, В	от 100 до 6000
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В	± (0,01Шзм. + 5 В)
Диапазон выходного тока, мА переменного постоянного	От 0,001 до 100 мА От 0,001 до 20 мА

Пределы допускаемой основной абсолютной погрешности измерения выходного тока, мА	± (0,015 1изм + 0,03 мА)
Выходное напряжение постоянного тока в режиме измерения
сопротивления изоляции, В GPT-79603, GPT-79612 (фиксированные значения) GPT-79903, GPT-79904 (с шагом 50 В, включая значение 125 В)	50, 100, 250, 500, 1000 от 50 до 1000
Диапазон измерений сопротивления изоляции, МОм GPT-79603, GPT-79612:
при напряжении 50 В, 100 В, 250 В при напряжении 500 В, 1000 В GPT-79903, GPT-79904:	от 1 до 50, от 51 до 2000 от 1 до 500, от 501 до 2000
при напряжении от 50 до 450 В	от 1 до 50, от 51 до 2000
при напряжении от 500 до 1000 В	от 1 до 500, от 501 до 9999, от 10000 до 50000
Пределы допускаемой основной абсолютной погрешности
измерения сопротивления изоляции в диапазонах GPT-79603, GPT-79612:
1 - 50 МОм	± (0,05Яизм. + 2 МОм)
51 - 2000 МОм	± (0,1 Яизм. + 2 МОм)
1 - 500 МОм	± (0,05Яизм. + 2 МОм)
501 - 2000 МОм	± (0,1 Яизм. + 2 МОм)
GPT-79903, GPT-79904:
1 - 50 МОм	± (0,05Яизм. + 1 МОм)
51 - 2000 МОм	± (0,1Яизм. + 1 МОм)
1 - 500 МОм	± (0,05Яизм. + 1 МОм)
501 - 9999 МОм	± (0,1Яизм. + 1 МОм)
10000 - 50000 МОм	± (0,15Яизм. + 1 МОм)
Диапазон измерений сопротивления заземления, мОм	От 10 до 650
Пределы допускаемой основной абсолютной погрешности измерения сопротивления заземления, мОм	± (0,01Яизм. + 0,08/1тест.)
Напряжение питания частотой 50/60 Гц, В	100/120/220/230 ± 10 %
Габаритные размеры (длинахширинахвысота), мм GPT-79601, GPT-79602, GPT-79603, GPT-79612	385x322x150
GPT-79901	482x330x150
GPT-79902, GPT-79903, GPT-79904	587x330x150
Масса, кг
GPT-79601, GPT-79602, GPT-79603, GPT-79612	9
GPT-79901	24
GPT-79902, GPT-79903, GPT-79904	27
Нормальные условия применения:
- температура окружающего воздуха, °С	От + 15 до + 35
- относительная влажность воздуха, %	до 70
Рабочие условия применения:
- температура окружающего воздуха, °С	от 0 до + 40
- относительная влажность воздуха, %	до 70

Г де Иизм. - измеренное значение напряжения; 1изм. - измеренное значение силы тока;

Яизм. - измеренное значение сопротивления; 1тест. - тестовый ток, А.

Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 3 - Комплектность

Наименование	Количество	Примечания
Установка	1 шт.
Кабель измерительный GHT-114	1 шт.
Кабель измерительный GTL-115	1 шт.	Только для модификации GPT-79904
Кабель питания	1 шт.
Блокировочный ключ	1 шт.
Штекер для дистанционного управления	1 шт.
Руководство по эксплуатации	1 экз.
Методика поверки	1 экз.

Поверка

осуществляется по документу МП 58755-14 «Установки для проверки параметров электрической безопасности GPT-79601, GPT-79602, GPT-79603, GPT-79612, GPT-79901, GPT-79902, GPT-79903, GPT-79904. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2014 г.

Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-6 (Г осреестр № 46942-11); делитель напряжения ДН-50э (Госреестр № 54883-13); вольтметр универсальный В7-78/1 (Госреестр № 52147-12); мера-имитатор Р40116 (Госреестр № 10982-09); магазин мер сопротивлений заземления OD-2-D6b/5W (Госреестр № 33128-06).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к установкам для проверки параметров электрической безопасности GPT-79601, GPT-79602, GPT-79603, GPT-79612, GPT-79901, GPT-79902, GPT-79903, GPT-79904

1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития, п. 48.

4. Техническая документация фирмы «Good Will Instrument Co., Ltd.», Тайвань.

Рекомендации к применению

- «выполнение работ по обеспечению безопасных условий и охраны труда»;

- «выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании».
