Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex мод. STX3261, TX6363, TX6373, TX6383, TX6386, TX6387, 58758-14

Назначение

Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387 предназначены для измерения объемной доли горючих газов, кислорода, диоксида углерода или токсичных газов в воздухе рабочей зоны и передачи измерительной информации внешним устройствам в аналоговой форме или сигнализации о достижении установленных пороговых значений в виде замыкания контактов реле.

Описание

Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387 (далее - датчики) представляют собой стационарные автоматические одноканальные измерительные преобразователи непрерывного действия.

Способ отбора пробы - диффузионный.

Принцип действия датчиков:

-    термокаталитический (модели STX3261, TX6383, TX6386, TX6387), основанный на эффекте изменения сопротивления каталитически активного чувствительного элемента сенсора вследствие окисления на нем молекул горючего газа кислородом воздуха;

-    оптический инфракрасный (модель TX6363), основанный на измерении поглощения инфракрасного излучения на двух длинах волн, соответствующей полосе поглощения определяемого компонента и вне ее;

-    электрохимический (модель TX6373), основанный на эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами определяемого компонента и электролитом.

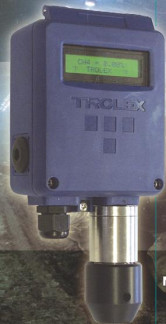

Конструктивно датчики выполнены одноблочными (возможно исполнение с выносным сенсором), материал корпуса композит на основе поликарбоната и нержавеющей стали для моделей STX3261, TX6363, TX6373, TX6383, TX6386, нержавеющая сталь для TX6387, материал сенсора - нержавеющая сталь.

Датчики обеспечивают выполнение следующих функций:

-    непрерывное измерение содержания определяемого компонента;

-    отображение результатов измерений на встроенном дисплее (жидкокристаллическом для STX3261, TX6363, TX6373, TX6383, светодиодном повышенной яркости для TX6386, TX6387);

-    формирование унифицированного выходного аналогового сигнала (4.20 мА, 0,4.2 В, 5.15 Гц - в зависимости от модели и исполнения, кроме TX6386 и TX6387);

-    формирование выходного релейного сигнала (для TX6386 и TX6387).

-    диагностику состояния датчика.

Датчики выполнены во взрывобезопасном исполнении с маркировкой взрывозащиты:

-    РО Ex ia I Ma для STX3261, TX6386, TX6387;

-    РО Ex ia I Ma, 1Ex d ia IIB T4 Gb для TX6363;

-    РО Ex ia I Ma, 0Ex d ia IIC T4 Ga для TX6373;

-    РО Ex ia s I Ma X / 0Ex ia s II(H2) Ga X, 1Ex d ia IIB T4 Gb для TX6383.

По защищенности от влияния пыли и воды датчики соответствуют степени защиты по ГОСТ 14254-96.

-    STX3261, TX6363, TX6386, TX6387    IP54

-    TX6373, TX6383    IP66

Программное обеспечение

Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387 имеют встроенное программное обеспечение (далее -ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения объемной доли определяемого компонента и обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);

-    отображение результатов измерений на встроенном дисплее;

-    формирование выходных аналогового и релейного (в зависимости от модели) сигналов;

-    настройку нулевых показаний и чувствительности датчиков;

-    диагностику аппаратной части датчика и целостности встроенного ПО.

ПО датчика реализует следующие расчетные алгоритмы:

1)    вычисление значений объемной доли определяемого компонента на основании данных от первичного преобразователя;

2)    вычисление значений выходных сигналов.

ПО датчиков STX3261, TX6386, TX6387 идентифицируется при включении питания посредством вывода на дисплей номера версии. ПО датчиков TX6363, TX6373, TX6383 указано на наклейке на микропроцессоре.

Идентификационные данные программного обеспечения приведены в таблице 1.

Влияние встроенного программного обеспечения датчиков учтено при нормировании метрологических характеристик.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений, пределы допускаемой основной погрешности датчиков приведены в таблице 2.

Таблица 2

2)    Пределы допускаемой вариации выходного сигнала датчика, в долях от пределов допускаемой основной погрешности

-    TX6363    0,3

-    STX3261, TX6373, TX6383, TX6386, TX6387    0,5

3)    Пределы допускаемой дополнительной погрешности датчика от изменения температуры окружающей среды в пределах рабочих условий эксплуатации относительно нормальных условий эксплуатации 20 oC, в долях от пределов допускаемой основной погрешности

-    TX6363    0,5

-    TX6373    1,0

-    STX3261, TX6383, TX6386, TX6387    1,0

4)    Пределы допускаемой дополнительной погрешности датчика от изменения влажности окружающей среды в рабочих условиях эксплуатации относительно влажности при определении основной погрешности, в долях

от пределов допускаемой основной погрешности    0,5

5)    Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в пределах рабочих условий эксплуатации относительно нормальных условий эксплуатации 101,3 кПа, в долях от пределов

допускаемой основной погрешности    1,0

6)    Время прогрева датчиков, не более, мин

-    TX6363    10

-    TX6373    10

-    STX3261, TX6383, TX6386, TX6387    5

7)    Пределы допускаемого изменения выходного сигнала датчика за 1 месяц непрерывной работы, в долях от пределов допускаемой основной погрешности:

-    TX6363    0,5

-    TX6373    1,0

-    STX3261, TX6383, TX6386, TX6387    1,0

8)    Диапазон задания порогов срабатывания сигнализации (для TX6386,

TX6387), объемная доля определяемого компонента, %    от 0,5 до 2,5

9)    Погрешность срабатывания сигнализации (для TX6386, TX6387), объемная доля определяемого компонента, %    ± 0,1

10)    Параметры электрического питания датчиков приведены в таблице 3.

Таблица 3

11) Габаритные размеры датчиков приведены в таблице 4.

Таблица 4

12)    Средний срок службы, лет    5

13)    Средняя наработка на отказ, ч,    24 000

Рабочие условия эксплуатации

Таблица 5

Знак утверждения типа

Знак утверждения типа наносится на табличку под крышкой корпуса датчика методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.

Комплектность

Комплект поставки датчиков приведен в таблице 6.

Таблица 6

Поверка

осуществляется по документу МП-242-0766-2014 «Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «26» марта 2014 г.

Основные средства поверки:

-    стандартные образцы состава газовые смеси (ГС) метан - воздух (ГСО 3907-87, 4272-88), метан - азот (ГСО 9750-2011, 3885-87, 3894-87), диоксид углерода - воздух (ГСО 3792-87, 379387, 3794-87, 3795-87), оксид углерода - воздух (ГСО 3843-87, 3844-87, 3847-87, 3849-87, 3850-87), сероводород - воздух (ГСО 9172-2008), диоксид серы - азот (ГСО 8372-2003), диоксид азота -азот (ГСО 8739-2006), кислород - азот (ГСО 3726-87), оксид азота - азот (ГСО 8374-2003, 83752003), водород - воздух (ГСО 4266-88), в баллонах под давлением, выпускаемые по ТУ 6-16-295692;

-    рабочий эталон 1-го разряда генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ (исполнение ГГС-Р, ГГС-К) в комплекте со стандартными образцами состава газовыми смесями в баллонах под давлением, выпускаемыми по ТУ 6-16-2956-92,

-    рабочий эталон 1-го разряда генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ (исполнение ГГС-Т, ГГС-К) в комплекте с источниками микропотока по ИБЯЛ.418319.013-95

-    поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением по ТУ 6-21-5-85;

-    азот особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.

Сведения о методах измерений

Методика измерений приведена в документах:

«Датчики метана STX3261. Руководство по эксплуатации»,

«Датчики метана и диоксида углерода TX6363. Руководство по эксплуатации»,

«Датчики токсичных газов и кислорода TX6373. Руководство по эксплуатации»,

«Датчики метана TX6383. Руководство по эксплуатации»,

«Датчики метана TX6386, TX6387. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к датчикам метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387

1)    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2)    ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

Лист № 8 всего листов 8

3)    ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний.

4)    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

5)    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

6)    ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей

зоны.

7)    Техническая документация изготовителя "Trolex Limited", Великобритания.

Рекомендации к применению

-    при выполнении работ по обеспечению безопасных условий и охраны труда.

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
