Анализаторы кальция и магния AppliTek мод. UPA, EZ-BRINE, 58763-14

Назначение

Анализаторы кальция и магния AppliTek модели UPA, EZ-BRINE предназначены для автоматических измерений массовой концентрации ионов кальция и магния в технологической жидкости (рассоле).

Описание

Анализаторы кальция и магния AppliTek модели UPA, EZ-BRINE представляют собой приборы, выполненные в едином корпусе, и содержат два отсека:

-    аналитический (в нижней части корпуса), включающий в себя пространство для емкостей с градуировочными и рабочими растворами, систему трубопроводов, насосов и дозаторов для подачи анализируемой пробы и реагентов в измерительную ячейку и самой фотометрической измерительной ячейки, состоящей из реакционной ячейки и оптической схемы с фотодиодом 610 нм;

-    электрический (верхняя часть корпуса) с блоком питания, электроприводами насосов, электрической схемой, обеспечивает питание компонентов аналитического блока и электронной схемы с микропроцессором и сенсорным экраном. В отсеке также расположена панель обработки данных, содержащая микропроцессор и электронную схему для управления анализатором, обработки, хранения и передачи результатов измерений. Сенсорный экран расположен на лицевой стороне верхней части корпуса, над дверью, обеспечивающей доступ внутрь аналитического отсека. Доступ в электрический отсек осуществляется через дверь на задней стенке корпуса.

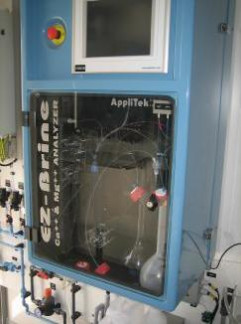

Внешний вид анализаторов кальция и магния AppliTek модели UPA, EZ-BRINE представлен на рис. 1.

Принцип действия анализаторов кальция и магния AppliTek модели EZ-BRINE (зав. № AT-RMS011BG, AT-RMS011BH) - фотокалориметрический и основан на изменении по-

глощения света в оптической области 610 нм, который происходит в присутствии определяемых ионов и зависит от их концентрации в пробе рассола.

К отбираемой с пробе рассола автоматически добавляют рабочие растворы гидрооксида натрия (NaOH) и индикатора гидроксонафтила синего (ГНС) проводят измерения начального коэффициента поглощения. После добавления рабочего раствора этилендинитрилотет-рауксусной кислоты (ЭДТА) и завершения реакции, проходящей в присутствии ионов кальция (магния) в пробе, измеряют конечное значение коэффициента поглощения. Разность измеренных коэффициентов поглощения пропорциональна содержанию ионов кальция и магния в пробе.

Принцип действия анализатора кальция и магния AppliTek модели UPA (зав. № AT-TMS003C) основан на фотометрическом титровании пробы раствором ЭДТА в присутствии индикатора (в оптической области 620 нм). Массовую долю ионов кальция определяют, титруя пробу в сильнощелочной среде в присутствии индикатора гидроксинафтола синего. Массовую долю суммы ионов и кальция определяют титрованием в присутствии индикатора калмагита в среде аммонийного буферного раствора. Массовую долю ионов магния определяют расчетным методом по разности результатов измерений суммарного содержания ионов магния и кальция и содержания кальция в пробе.

Анализируемая проба поступает в анализаторы по одному (для модели UPA, зав. № AT-TMS003C) или двум (для модели EZ-BRINE, зав. № AT-RMS011BG, AT-RMS011BH) каналам.

В анализаторах реализованы следующие интерфейсы физического уровня:

-    3 (модель UPA, зав. № AT-TMS003C) или 1 (модель EZ-BRINE, зав. № AT-RMS011BG, AT-RMS011BH) аналоговых выходных сигнала 4-20 мА;

-    3 (модель UPA, зав. № AT-TMS003C) или 8 (модель EZ-BRINE, зав. № AT-RMS011BG, AT-RMS011BH) дискретных выходных сигналов типа «переключающий контакт»;

-    3 (модель EZ-BRINE, зав. № AT-RMS011BG, AT-RMS011BH) дискретных входных сигнала типа «сухой контакт»;

Предусмотрена возможность получать данные и управлять анализаторами при помощи цифровой шины (интерфейс RS-232) по протоколу MODBUS.

Программное обеспечение

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «А» согласно МИ 32862010.

Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Таблица 1 - Идентификационные данные программного обеспечения_

Технические характеристики

Диапазоны измерений массовой концентрации ионов: модель UPA, зав. № AT-TMS003C

- кальция, мг/дм3    от 0 до 10,0

-    магния, мг/дм3

модель EZ-BRINE, зав. № AT-RMS011BG, AT-RMS011BH -кальция и магния в пересчете на кальций, мкг/дм3 Пределы допускаемой приведенной погрешности измерений мас совой концентрации, %: модель UPA, зав. № AT-TMS003C

от 0 до 5,0 от 0 до 100

± 5 ± 10

± 5

20

10

150

600x1000x465

65

от плюс 10 до плюс 30 от 5 до 95 (без конденсации) 230 50

-    кальция

-    магния,

модель EZ-BRINE, зав. № AT-RMS011BG, AT-RMS011BH

-    суммарной (кальция и магния) в пересчете на кальций,

Время цикла выполнения измерений, мин, не более модель UPA, зав. № AT-TMS003C

модель EZ-BRINE, зав. № AT-RMS011BG, AT-RMS011BH Потребляемая мощность, Вт, не более Г абаритные размеры, мм Масса, кг, не более Рабочие условия эксплуатации:

Температура окружающего воздуха, оС Относительная влажность воздуха, %

Напряжение питания переменного тока, В Частота переменного тока, Гц

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Анализаторы кальция и магния AppliTek модели UPA, EZ-BRINE, зав. №№ AT-TMS003C, AT-RMS011BG, AT-RMS011BH Паспорт

3 шт. 3 экз. 1 экз.

Методика поверки Поверка

осуществляется по документу МП 58763-14 «Инструкция. Анализаторы кальция и магния AppliTek модели UPA, EZ-BRINE. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 21 марта 2014 года.

Основные средства поверки:

- ГСО состава ионов магния № 7681-99; ГСО состава ионов кальция № 7682-99. Сведения о методиках (методах) измерений

приведены в соответствующем разделе паспорта на анализаторы кальция и магния AppliTek модели UPA, EZ-BRINE.

Нормативные и технические документы, устанавливающие требования к анализаторам кальция и магния AppliTek модели UPA, EZ-BRINE

1. Техническая документация фирмы «AppliTek NV/SA/Inc.», Бельгия.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
