| Номер в госреестре | 58770-14 |
| Наименование СИ | Виброустановки поверочные |
| Обозначение типа СИ | DVC-500 |
| Изготовитель | Общество с ограниченной ответственностью "Торговый дом "Технекон" (ООО "ТД "Технекон"), г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 24.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброустановки поверочные DVC-500 (далее виброустановки) предназначены для формирования испытательных сигналов вибрации заданной формы, амплитуды и частоты, для измерений параметров сигналов вибрации, а также для выполнения поверки/калибровки рабочих средств измерений вибрации прямым методом, методом замещения и методом непосредственного сличения.
Принцип действия виброустановки основан на воспроизведении механических колебаний синусоидальной формы и измерении их амплитуды и частоты.
Виброустановка является рабочим эталоном в соответствии с ГОСТ Р 8.800-2012. «Г осударственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104Гц» и использует метод сравнения с эталонным вибропреобразователем.
Виброустановка включает средства формирования и воспроизведения сигнала вибрации; средства задания и измерения параметров вибрации.
К средствам формирования и воспроизведения сигнала вибрации относятся вибростенды и усилители мощности. К средствам задания и измерения параметров вибрации относятся эталонные вибропреобразователи с выходом по заряду или напряжению, контроллер вибрации и программное обеспечение.

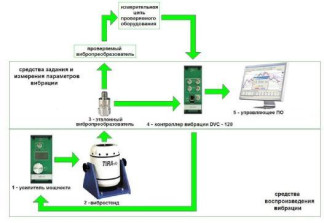

Структурная схема виброустановки поверочной DVC-500 приведена на рисунке 1.
изивригепьмая
Г. н
ПрйПЛрПЛМфГР1 I ~
грпаный
збраиивипь
щнаарпаизш п лсропрв-зсргквавс'пь
сре^стшл хнднни* и измерении параметров ■иориции
средства
Вййпр£.Ч5йед*нии
вибрации
Рисунок 1 - Структурная схема виброустановки поверочной DVC-500
В виброустановке используются вибростенды следующих типов: S50009 (TIRA), S50018 (TIRA), S51110 (TIRA), S51120 (TIRA), S51120-C (TIRA), S52110 (TIRA); S52120 (TIRA); S51140 (TIRA); S51110-C (TIRA); S51110-AC (TIRA); 4808 (Brnel&Kjsr); 4809 (Bruel&Kjsr); 4810 (Bruel&Kjsr); 4801 с вибростолом 4813/4815 (Bruel&Kj^r); 4805 с вибростолом 4813/4815 (Brnel&Kjsr); V406 (LDS); V450 (LDS); APS 113-AB (SPECTRA); APS 113-AB-LA (SPECTRA); APS 500 (SPECTRA); APS 129 (SPECTRA); SE-09 (SPECTRA); ET-126B (Labworks); ET-126HF (Labworks); ET-139 (Labworks) и ET- 140 (Labworks), которые отличаются диапазонами воспроизводимой вибрации.
Усилители мощности усиливают задаваемые испытательные сигналы, поступающие от контроллера, и передают их на вибростенд. В зависимости от требуемой выходной мощности усилителя используются усилители мощности SPA-110-500 (Технекон); SPA-110-1800 (Технекон); ВАА 120 (TIRA); ВАА-500 (TIRA); ВАА-1000 (TIRA).
Эталонные вибропреобразователи представляют собой акселерометры с выходом по заряду или напряжению, которые являются преобразователями инерционного типа, использующими прямой пьезоэлектрический эффект. Акселерометры с выходом по заряду 8305 (Bruel&Kj^r); 4371 (Bruel&Kj^r); 4393 (Bruel&Kj^r) и 4344 (Bruel&Kj^r) могут использоваться совместно с усилителями заряда 2635 (Bruel&Kj^r); 2626 (Bruel&Kj^r); 2525 (Bruel&Kj^r) и УС-14 (Технекон). Акселерометры 301А11 (PCB Piezotronics); 393В04 (PCB Piezotronics); 355В03 (PCB Piezotronics); 355В12 (PCB Piezotronics); 352А60 (PCB Piezotronics); 353В17 (PCB Piezotronics) и 4575-D (Bruel&Kjsr) имеют выход по напряжению. Акселерометры отличаются коэффициентами преобразования и диапазонами рабочих частот.
Контроллер вибрации DVC-120 (Технекон) представляет собой многофункциональное устройство, служащее для формирования испытательных сигналов разной формы и измерения сигналов вибрации. Управление контроллером вибрации DVC-120 осуществляется при помощи программного обеспечения (ПО «DVC-120»), устанавливаемого на ПК.
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | DVC-120 Контроллер |
| Номер версии (идентификационный номер) ПО | 1.X |
| Цифровой идентификатор ПО | |
| Другие идентификационные данные, если имеются |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;
- СИ в процессе своей работы автоматически проверяет контрольную сумму исполняемого кода по алгоритму CRC16 для контроля его целостности в памяти СИ.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
| Название характеристики | Значение |
| Максимальные диапазоны воспроизведения характеристики вибрации при нулевой полезной нагрузке: виброускорения (СКЗ), м/с2 | от 0,1 до 570 |
| виброскорости (СКЗ), мм/с | от 0,1 до 1-103 |
| виброперемещения (размах), мкм | от 1 до 158-103 |
| Максимальные диапазоны воспроизводимых рабочих частот, Гц: по виброускорению | от 0,2 до 20000 |
| по виброскорости | от 0,8 до 5000 |
| по виброперемещению | от 0,8 до 1400 |
| Пределы допускаемой основной относительной погрешности виброустановки при измерении виброускорения в диапазонах рабочих частот, %: от 0,2 до 5 Гц | ±3 |
| от 5 до 50 Гц | ±2 |
| от 50 до 5000 Гц | ±1,5 |
| от 5000 до 15000 Гц | ±5 |
| от 15000 до 20000 Гц включ. | ±6 |
| Пределы допускаемой основной относительной погрешности виброустановки при измерении виброскорости в диапазонах рабочих частот, %: от 0,8 до 5 Гц | ±3,5 |
| от 5 до 50 Гц | ±2,5 |
| от 50 до 5000 Гц | ±2 |
| Название характеристики | Значение |
| Пределы допускаемой основной относительной погрешности виброустановки при измерении виброперемещения в диапазонах рабочих частот, %: от 0,8 до 5 Гц | ±4 |
| от 5 до 50 Гц | ±3 |
| от 50 до 1400 Гц | ±2,5 |
| Напряжение питания (от 50 до 60 Гц), В | от 185 до 265 |
| Нормальные условия эксплуатации: диапазон рабочих температур, °С | от 15 до 35 |
| Габаритные размеры, мм, не более: вибростенд S50009 (TIRA) | 128 х 135 х 110 |
| вибростенд S50018 (TIRA) | 170 х 150 х 200 |
| вибростенд S51110 (tIRa) | 250 х 210 х 256 |
| вибростенд S51120 (TIRA) | 238 х 210 х 256 |
| вибростенд S51120-C (TIRA) | 265 х 200 х 256 |
| вибростенд S52110 (TIRA) | 400 х 234 х 290 |
| вибростенд S52120 (tIRa) | 400 х 234 х 290 |
| вибростенд S51140 (TIRA) | 306 х 210 х 267 |
| вибростенд S51110-C (TIRA) | 265 х 210 х 280 |
| вибростенд S51110-AC (TIRA) | 258 х 210 х 176 |
| вибростенд 4801 с вибростолом 4813/4815 (Bruel&Kjsr) | 380 х 380 х 405 |
| вибростенд 4805 с вибростолом 4813/4815 (Bruel&Kj^r) | 236 х 236 х 246 |
| вибростол 4813 (Bmel&Kj^r) | 235 х 235 х 230 |
| вибростол 4815 (Bmel&Kj^r) | 235 х 235 х 157 |
| вибростенд 4808 (Bruel&Kj^r) | 215х 215 х 200 |
| вибростенд 4809 (Bruel&Kj^r) | 149 х 149 х 143 |
| вибростенд 4810 (Bmel&Kj^r) | 76 х 76 х 75 |
| вибростенд V406 (LDS) | 273 х 165 х 259 |
| вибростенд V450 (LDS) | 396 х 301 х 375 |
| вибростенд APS 113-AB (SPECTRA) | 256 х 213 х 168 |
| вибростенд APS 113-AB-LA (SPECTRA) | 256 х 213 х 168 |
| вибростенд APS 500 (SPECTRA) | 813 х 219 х 210 |
| вибростенд APS 129 (SPECTRA) | 889 х 219 х 216 |
| вибростенд SE-09 (SPECTRA) | 250 х 250 х 210 |
| вибростенд ET-126B (Labworks) | 165 х 122 х 108 |
| вибростенд ET-126HF (Labworks) | 165 х 122 х 108 |
| вибростенд ET-139 (Labworks) | 264 х 188 х 165 |
| вибростенд ET- 140 (Labworks) | 292 х 188 х 165 |
| вибропреобразователь 301A11 (PCB Piezotronics) | 030 х 38,1 |
| вибропреобразователь 8305 (Brnel&Kj^r) | 016 х 30 |
| вибропреобразователь 4371 (Bmel&Kj^r) | 013 х 19 |
| вибропреобразователь 393В04 (PCB Piezotronics) | 025 х 31 |
| вибропреобразователь 355В03 (PCB Piezotronics) | 25 х 16 х 11 |
| вибропреобразователь 355В12 (PCB Piezotronics) | 17 х 10 х 6 |
| вибропреобразователь 352A60 (PCB Piezotronics) | 011 х 21 |
| вибропреобразователь 353В17 (PCB Piezotronics) | 07 х 15 |
| вибропреобразователь 4393 (Bruel&Kj^r) | 26 х 22 х 8 |
| вибропреобразователь 4344 (Bruel&Kj^r) | 07 х 11 |
| вибропреобразователь 4575-D (Bruel&Kj^r) | 07 х 11 |
| усилитель заряда 2635 (Bruel&Kj^r) | 132,6 х 69,5 х 200 |
| Название характеристики | Значение |
| усилитель измерительный 2525 (Bruel&Kj^r) усилитель заряда 2626 (Bruel&Kj^r) усилитель заряда УС-14 (Технекон) контроллер вибрации DVC-120 усилитель мощности SPA-110-500 (Технекон) усилитель мощности SPA-110-1800 (Технекон) усилитель мощности ВАА 120 (TIRA) усилитель мощности ВАА-500 (TIRA) усилитель мощности ВАА-1000 (TIRA) | 132.5 x 139,5 x 320 132.6 x 69,5 x 200 88 x 26 x 26 290 x 320 x 200 290 x 320 x 200 290 x 320 x 200 483 x90 x 450 483 x 135 x 110 483 x 190 x 600 |
| Масса, не более, кг: | |
| вибростенд S50009 (TIRA) | 2,2 |
| вибростенд S50018 (TIRA) | 5 |
| вибростенд S51110 (tIRa) | 12 |
| вибростенд S51120 (TIRA) | 12 |
| вибростенд S51120-C (TIRA) | 42 |
| вибростенд S52110 (TIRA) | 36 |
| вибростенд S52120 (tIRa) | 36 |
| вибростенд S51140 (TIRA) | 18 |
| вибростенд S51110-C (TIRA) | 33 |
| вибростенд S51110-АС (TIRA) | 18 |
| вибростенд 4801 с вибростолом 4813/4815 (Bruel&Kj^r) | 80 |
| вибростенд 4805 с вибростолом 4813/4815 (Bruel&Kj^r) | 40 |
| вибростол 4813 (Bruel&Kj^r) | 8,9 |
| вибростол 4815 (Bruel&Kj^r) | 6,67 |
| вибростенд 4808 (Bruel&Kj^r) | 35 |
| вибростенд 4809 (Bruel&Kj^r) | 8,3 |
| вибростенд 4810 (Bruel&Kj^r) | 1,1 |
| вибростенд V406 (LDS) | 22,7 |
| вибростенд V450 (LDS) | 82 |
| вибростенд APS 113-AB (SPECTRA) | 36 |
| вибростенд APS 113-AB-LA (SPECTRA) | 64 |
| вибростенд APS 500 (SPECTRA) | 64 |
| вибростенд APS 129 (SPECTRA) | 79 |
| вибростенд SE-09 (SPECTRA) | 7 |
| вибростенд ET-126B (Labworks) | 6 |
| вибростенд ET-126HF (Labworks) | 7 |
| вибростенд ET-139 (Labworks) | 13 |
| вибростенд ET- 140 (Labworks) | 26 |
| вибропреобразователь 301А11 (PCB Piezotronics) | 0,176 |
| вибропреобразователь 8305 (Bruel&Kj^r) | 0,04 |
| вибропреобразователь 4371 (Bruel&Kj^r) | 0,011 |
| вибропреобразователь 393В04 (PCB Piezotronics) | 0,05 |
| вибропреобразователь 355В03 (PCB Piezotronics) | 0,01 |
| вибропреобразователь 355В12 (PCB Piezotronics) | 0,003 |
| вибропреобразователь 352А60 (PCB Piezotronics) | 0,006 |
| вибропреобразователь 353В17 (PCB Piezotronics) | 0,002 |
| вибропреобразователь 4393 (Bruel&Kj^r) | 0,008 |
| вибропреобразователь 4344 (Bruel&Kj^r) | 0,003 |
| вибропреобразователь 4575-D (Bruel&Kj^r) | 0,003 |
| усилитель заряда 2635 (Bruel&Kj^r) | 1,45 |
| Название характеристики | Значение |
| усилитель измерительный 2525 (Brnel&Kj^r) | 3,6 |
| усилитель заряда 2626 (Brnel&Kj^r) | 1,45 |
| усилитель заряда УС-14 (Технекон) | 0,15 |
| контроллер вибрации DVC-120 | 5 |
| усилитель мощности SPA-110-500 (Технекон) | 3 |
| усилитель мощности SPA-110-1800 (Технекон) | 10 |
| усилитель мощности ВАА 120 (TIRA) | 16 |
| усилитель мощности ВАА-500 (TIRA) | 25 |
| усилитель мощности ВАА-1000 (TIRA) | 45 |
Знак утверждения типа наносится на маркировочной этикетке на корпусе виброустановки.
| Наименование | Кол-во | Примечание |
| Виброустановка поверочная DVC-500 | 1 экз. | Состав по согласованию с заказчиком |
| Управляющее ПО «DVC-120» | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. | |
| Паспорт | 1 экз. |
Поверка осуществляется по документу КЕДР.402248.003 МП «Виброустановка поверочная DVC-500. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 августа 2014 года.
Основные средства поверки: вторичный эталон по ГОСТ Р 8.800-2012, вибропреобразователь АР2038 (Госреестр СИ № 50840-12); генератор сигналов низкочастотный измерительный типа Г3-122 (Госреестр СИ № 10237-85-09); мультиметр цифровой Agilent 34401A (Госреестр СИ № 54848-13).
«Виброустановка поверочная DVC-500. Руководство по эксплуатации КЕДР.402248.003 РЭ», раздел 6.
Нормативные и технические документы, устанавливающие требования к виброустановкам поверочным DVC-500
1 ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2-104Гц».
2 Технические условия ТУ 4381-041-18579242-14.
| Зарегистрировано поверок | 278 |
| Поверителей | 12 |
| Актуальность данных | 18.09.2024 |
