Генераторы сигналов SG382, SG384, SG386, SG392, SG394, SG396 предназначены для воспроизведения сигналов высокочастотных колебаний с различными видами модуляции.
Генераторы сигналов SG382, SG384, SG386, SG392, SG394, SG396 предназначены для воспроизведения сигналов высокочастотных колебаний с различными видами модуляции.
| Номер в госреестре | 58775-14 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | SG382, SG384, SG386, SG392, SG394, SG396 |
| Изготовитель | Компания "Stanford Research Systems, Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 26.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Генераторы сигналов SG382, SG384, SG386, SG392, SG394, SG396 предназначены для воспроизведения сигналов высокочастотных колебаний с различными видами модуляции.
Принцип действия основан на технике частотного синтеза с импульсно-фазовой автоподстройкой частоты и рациональной аппроксимацией, которая обеспечивает ультравысокое разрешение по частоте при низком уровне фазовых шумов и помех.
Все модели имеют функции внутренней и внешней аналоговой модуляции, а также внешней цифровой I/Q модуляции (опция в моделях SG382, SG384, SG386). Модели SG392, SG394, SG396 оснащены функцией внутренней цифровой I/Q модуляции.
Стандартный диапазон частот в моделях SG384, SG386 может быть расширен вверх в опции удвоителя частоты, в этих же моделях в качестве опции могут быть установлены дифференциальные выходы импульсов синхронизации.
Управление режимами работы и параметрами сигналов осуществляется с лицевой панели либо дистанционно через интерфейсы LAN (Ethernet), GPIB, RS-232.

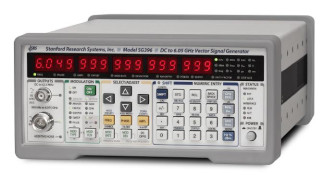

Конструктивно генераторы сигналов SG382, SG384, SG386, SG392, SG394, SG396 выполнены в виде моноблока в настольном исполнении. Общий вид показан на фотографиях
1 и 2, вид задней панели на фотографиях 3 и 4. Знак поверки в виде наклейки размещается в свободной части боковой панели.
По условиям эксплуатации генераторы сигналов генераторы сигналов SG382, SG384, SG386, SG392, SG394, SG396 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до + 45 оС.
Программное обеспечение установлено на внутренний контроллер и служит для управления режимами, задания параметров сигналов и вспомогательных функций.
_Общие сведения о программном обеспечении приведены в таблице ниже._
|
уровень защиты (класс риска) |
уровень защиты «низкий» по Р50.2.077-2014 (класс риска “A” по WELMEC 7.2) |
|
идентификационное наименование |
SG Firmware |
|
идентификационный номер версии |
1.21.26 и выше для SG382, SG384, SG386 2.00.26 и выше для SG392, SG394, SG396 |
|
ЧАСТОТНЫЕ ПАРАМЕТРЫ |
|
|
диапазон частот |
|
|
SG382, SG392 |
от 0 до 2,025 ГГц |
|
SG384, SG394 |
от 0 до 4,05 ГГц |
|
SG386, SG396 |
от 0 до 6,075 ГГц |
|
SG384, опция 02 |
от 4,05 до 8,1 ГГц |
|
SG386, опция 02 |
от 6,075 до 8,1 ГГц |
|
разрешение по частоте |
1 мкГц |
|
частота опорного кварцевого генератора |
10 МГц |
|
пределы допускаемого относительного годового дрейфа частоты опорного генератора |
|
|
стандартное исполнение (ОСХО) |
± 5 10 |
|
опция 04 (рубидиевый источник) |
± МО'9 |
|
пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур |
|
|
стандартное исполнение (ОСХО) |
± 2-10 |
|
опция 04 (рубидиевый источник) |
± 1 -1 ()-,п |
|
ПАРАМЕТРЫ СИГНАЛА НА ВЫХОДЕ “BNC” |
|
|
диапазон частот |
от 0 до 62,5 МГц |
|
диапазон установки переменного напряжения (скз) |
от 1 мВ до 1 В |
|
разрешение установки по амплитуде переменного напряжения |
< 1 % |
|
диапазон установки постоянного напряжения смещения |
± 1,5 В |
|
разрешение установки постоянного напряжения смещения |
5 мВ |
|
максимальное пиковое значение напряжения |
± 1,5 В |
|
выходное сопротивление |
(50 ± 2) Ом |
|
пределы допускаемой относительной погрешности выходного напряжения |
± 5 % |
|
уровень гармоник, не более |
- 40 дБн1 |
|
ПАРАМЕТРЫ СИГНАЛА НА ВЫХОДЕ “N” |
|
|
диапазон частот (в зависимости от модели) |
от 950 кГц до максимума |
|
минимальный уровень мощности |
- 110 дБм 2 |
|
максимальный уровень мощности, дБм |
|
|
SG382, SG392 |
+ 16,5 |
|
SG384, SG394 на частотах до 3 ГГц |
Р(3) = + 16,5 |
|
SG384, SG394 на частотах F [ГГц] свыше 3 ГГц |
Р(3) - 3,5-(F - 3) |
|
SG386, SG396 на частотах до 4 ГГц |
Р(4) = + 16,5 |
|
SG384, SG386 на частотах F [ГГц] свыше 4 ГГц |
Р(4) - 3,25-(F - 4) |
|
выходное сопротивление |
50 Ом |
|
КСВН, типовое значение, не более |
1,6 |
|
пределы допускаемой относительной погрешности уровня мощности |
|
|
на частотах < 4 ГГц при уровне мощности < + 5 дБм |
± 1 дБ |
|
на частотах > 4 ГГц или уровне мощности > + 5 дБм |
± 2 дБ |
|
уровень гармоник на частоте 1 ГГц при уровне мощности < + 7 дБм, не более |
- 25 дБн |
|
уровень фазовых шумов на частоте 1 ГГц, типовое значение, не более |
|
|
при отстройке 10 Гц |
- 80 дБн/Гц |
|
при отстройке 1 кГц |
- 102 дБн/Гц |
|
SG382, SG384, SG392, SG394 при отстройке 20 кГц |
- 116 дБн/Гц |
|
SG386, SG396 при отстройке 20 кГц |
- 114 дБн/Гц |
|
SG382, SG384, SG392, SG394 при отстройке 1 МГц |
- 130 дБн/Гц |
|
SG386, SG396 при отстройке 1 МГц |
- 124 дБн/Гц |
|
ПАРАМЕТРЫ ВНУТРЕННЕГО ГЕНЕРАТОРА АНАЛОГОВОЙ МОДУЛЯЦИИ |
|
|
форма модулирующего сигнала: синусоидальная, треугольная, пилообразная, прямоугольная, белый шум |
|
|
диапазон частот модуляции (кроме белого шума) |
|
|
SG382, SG384, SG392, SG394 несущая частота < 62,5 МГц несущая частота > 62,5 МГц |
от 1 мкГц до 500 кГц от 1 мкГц до 50 кГц |
|
SG386, SG396 несущая частота < 93,75 МГц несущая частота > 93,75 МГц |
от 1 мкГц до 500 кГц от 1 мкГц до 50 кГц |
|
разрешение частоты модуляции |
1 мкГц |
|
диапазон частот белого шума |
от 1 мкГц до 50 кГц |
|
диапазон периода импульсной модуляции |
от 1 мкс до 10 с |
|
диапазон длительности модулирующих импульсов |
от 100 нс до 9999.9999 мс |
|
разрешение длительности модулирующих импульсов |
5 нс |
|
ПАРАМЕТРЫ ВЫХОДА АНАЛОГОВОЙ МОДУЛЯЦИИ |
|
|
виды модуляции: AM, FM, ФМ, импульсная |
|
|
выходное сопротивление |
50 Ом |
|
тип соединителя (на задней панели) |
BNC |
|
диапазон амплитуды сигналов AM, FM, ФМ |
± 1 В |
|
«низкий» / «высокий» уровни сигнала импульсной модуляции |
0 В / 3,3 В |
|
разрешение длительности модулирующих импульсов |
5 нс |
|
ПАРАМЕТРЫ ВНЕШНЕГО ВХОДА АНАЛОГОВОЙ МОДУЛЯЦИИ |
|
|
виды модуляции: AM, FM, ФM, импульсная |
|
|
входное сопротивление |
100 кОм |
|
тип соединителя (на задней панели) |
BNC |
|
связь по входу |
AC, DC |
|
диапазон частот модулирующего сигнала |
> 100 кГц |
|
диапазон амплитуды сигналов AM, FM, ФM |
± 1 В |
|
разность уровней сигнала импульсной модуляции |
> 1 В |
|
ПАРАМЕТРЫ ЧАСТОТНОЙ МОДУЛЯ1 |
ЦИИ |
|
минимальное значение девиации частоты |
0,1 Гц |
|
максимальное значение девиации частоты (в зависимости от несущей частоты и установленной опции) |
от 100 кГц до 64 МГц |
|
разрешение девиации частоты |
0,1 Гц |
|
ПАРАМЕТРЫ ФАЗОВОЙ МОДУЛЯЦ |
ИИ |
|
диапазон девиации фазы |
от 0 до 360 ° |
|
разрешение девиации фазы несущая частота < 100 МГц несущая частота от 100 МГц до 1 ГГц несущая частота > 1 ГГ ц |
0,01 ° 0,1 ° 1 ° |
|
ПАРАМЕТРЫ АМПЛИТУДНОЙ МОДУЛЯЦИИ |
|
|
диапазон коэффициента амплитудной модуляции |
от 0 до 100 % |
|
разрешение коэффициента амплитудной модуляции |
0,1 % |
|
диапазон частот модулирующего сигнала |
> 100 кГц |
|
ПАРАМЕТРЫ ИМПУЛЬСНОЙ МОДУЛЯ |
[ЦИИ |
|
отношение уровней «низкий» / «высокий», не менее |
|
|
на выходе “BNC” |
70 дБ |
|
на выходе “N” несущая частота < 1 ГГ ц несущая частота от 1 до 4 ГГц несущая частота > 4 ГГ ц |
57 дБ 40 дБ 35 дБ |
|
ПАРАМЕТРЫ ВНЕШНЕГО ВХОДА ВЕКТОРНОЙ МОДУЛЯЦИИ (стандартное исполнение SG392, SG394, SG396, опция 03 SG382, SG384, SG386) |
|
|
диапазон несущих частот |
от 400 МГц до максимума |
|
диапазон частот модуляции |
|
|
опция 3 SG382, SG384, SG386 |
200 МГц |
|
SG392, SG394, SG396 |
300 МГц |
|
ПАРАМЕТРЫ ВНУТРЕННЕЙ ВЕКТОРНОЙ МОДУЛЯЦИИ |
(SG392, SG394, SG396) |
|
формат модулирующего сигнала: PRBS, 16-bit, произвольный |
|
|
разрядность сдвоенного цифро-аналогового преобразователя |
14 бит |
|
частота дискретизации |
125 МГц |
|
виды векторной модуляции: PSK, QAM, FSK, CPM, MSK, ASK, VSB, BPSK, QPSK, OQSK, DQSK, n/4DQPSK, 8 PSK, 16 PSK, 3n/8 8PSK |
|
|
форматы телекоммуникационных сигналов: GSM, GSM-EDGE, W-CDMA, APO-25, DECT, NADC, PDC, TETRA, ATSC-DTV |
|
|
диапазон уровня аддитивного шума (белый шум и шум Гаусса): от - 70 до - 10 дБм |
|
|
ПАРАМЕТРЫ ВЫХОДА СИНХРОИМПУЛЬСОВ (опция 01 SG382, SG384, SG386) |
|
|
стандарты сигнала: ECL, PECL, RSECL, CML, LVDS |
|
|
выходное сопротивление |
50 Ом |
|
тип соединителя (на задней панели) |
SMA |
|
диапазон частот синхроимпульсов |
от 0 до 4,05 ГГц |
|
диапазон амплитуды синхроимпульсов |
от 0,4 до 1 В |
|
диапазон постоянного напряжения смещения |
± 2 В |
|
разрешение установки амплитуды и смещения напряжения |
5 мВ |
|
ПАРАМЕТРЫ УДВОИТЕЛЯ ЧАСТОТЫ (опция 02 SG382, SG384, SG386) |
|
|
выходное сопротивление |
50 Ом, AC |
|
тип соединителя (на задней панели) |
SMA |
|
диапазон частот |
|
|
SG384 |
от 4,05 до 8,1 ГГц |
|
SG386 |
от 6,075 до 8,1 ГГц |
|
диапазон уровня мощности |
|
|
частота от 4,05 до 7 ГГц |
от - 10 до + 13 дБм |
|
частота от 7 до 8,1 ГГц |
от - 10 до + 7 дБм |
|
разрешение установки уровня мощности |
0,01 дБ |
|
уровень фазовых шумов на частоте 8 ГГц при отстройке 20 кГц, типовое значение, не более |
- 98 дБн |
|
пределы допускаемой относительной погрешности уровня мощности |
|
|
на частотах от 4,05 до 6,5 ГГц |
± 1 дБ |
|
на частотах 6,5 до 8,1 ГГц |
± 2 дБ |
|
диапазон постоянного напряжения источника смещения |
± 10В |
|
разрешение установки напряжения смещения |
5 мВ |
|
максимальная сила тока источника смещения |
20 мА |
|
ПАРАМЕТРЫ ВХОДА СИНХРОНИЗАЦИИ |
|
|
диапазон частоты сигнала синхронизации |
10 МГц ± 20 Гц |
|
диапазон уровня сигнала синхронизации |
от - 2 до + 16 дБм |
|
тип соединителя (на задней панели) |
BNC |
|
входное сопротивление |
50 Ом |
|
ПАРАМЕТРЫ ВЫХОДА СИНХРОНИЗАЦИИ |
|
|
частота сигнала синхронизации |
10 МГц |
|
тип соединителя (на задней панели) |
BNC |
|
выходное сопротивление |
50 Ом |
|
уровень сигнала синхронизации |
(8,8 ± 1,0) дБм |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ |
|
|
напряжение сети электропитания |
90 до 264 В |
|
частота сети электропитания |
50 ± 0,5 Гц |
|
потребляемая мощность, не более |
90 Вт |
|
габаритные размеры (ширина х глубина х высота), мм |
220x330x 89 |
|
масса, не более |
4,55 кг |
|
рабочий диапазон температур |
от 0 до + 45 °C |
|
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
|
безопасность |
по ГОСТ Р 52319-2005 |
ПРИМЕЧАНИЯ:
1. здесь и далее сокращение «дБн» обозначает уровень мощности в дБ относительно уровня на несущей (центральной) частоте.
2. здесь и далее сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт
Знак утверждения типа наносится на боковую панель корпуса в виде голографической наклейки, и на титульный лист руководства по эксплуатации типографским способом.
|
наименование и обозначение |
кол-во |
|
генератор сигналов SG382/ SG384/ SG386/ SG392/ SG394/ SG396 |
1 шт. по заказу |
|
опция 01: выходы синхроимпульсов (SG382/ SG384/ SG386) |
по заказу |
|
опция 02: удвоитель частоты (SG384/ SG386) |
по заказу |
|
опция 03: внешняя векторная модуляция (SG382/ SG384/ SG386) |
по заказу |
|
опция 04: рубидиевый источник опорного генератора |
по заказу |
|
RM2U-S: комплект для установки в стойку (одно место) |
1 шт. по заказу |
|
RM2U-D: комплект для установки в стойку (два места) |
1 шт. по заказу |
|
руководство по эксплуатации |
1 шт. |
|
методика поверки МП РТ 2154-2014 |
1 шт. |
осуществляется по документу МП РТ 2154-2014 «Генераторы сигналов SG382, SG384, SG386, SG392, SG394, SG396. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 02.09.2014 г.
Средства поверки
|
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
|
осциллограф цифровой полоса пропускания не менее 100 МГц; относительная погрешность коэффициента отклонения 200 мВ/дел и 500 мВ/дел не более ± 10 % |
осциллограф цифровой Tektronix TDS3012C полоса пропускания 100 МГц; относительная погрешность коэффициента отклонения 200 мВ/дел и 500 мВ/дел не более ± 2 % |
|
генератор сигналов низкочастотный частота 1 кГц; амплитуда 1 В п-п |
генератор сигналов сложной формы со сверхнизким уровнем искажений Stanford |
|
Research Systems DS360 частота от 1 мГц до 200 кГц; амплитуда от 1 мВ до 10 В п-п |
|
|
анализатор спектра диапазон частот от 10 кГц до 8 ГГц; внешняя синхронизация 10 МГц; уровень гармонических искажений второго порядка не более - 50 дБн |
анализатор параметров радиотехнических трактов и сигналов портативный Anritsu MS2038C диапазон частот от 9 кГц до 20 ГГц; внешняя синхронизация 10 МГц; уровень гармонических искажений второго порядка не более - 54 дБн |
|
частотомер |
частотомер универсальный Tektronix FCA3000 |
|
внешняя синхронизация 10 МГц; разрешение по частоте не хуже 1 мГц |
внешняя синхронизация 10 МГц; разрешение по частоте 1 мГц |
|
ваттметр поглощаемой СВЧ мощности относительная погрешность измерения мощности от - 10 до + 10 дБм на частотах от 10 МГц до 8 ГГц не более ± 0,25 дБ |
преобразователь измерительный Rohde & Schwarz NRP-Z11 относительная погрешность измерения мощности от - 60 до + 20 дБм на частотах от 10 МГц до 8 ГГц не более ± 0,25 дБ |
|
стандарт частоты относительная погрешность частоты 10 МГц не более ± 2 10-10; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 1 10-10; уровень сигнала + 7 дБм |
Методы измерений изложены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к генераторам сигналов SG382, SG384, SG386, SG392, SG394, SG396
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 137 |
| Поверителей | 24 |
| Актуальность данных | 18.09.2024 |
