Измерители уровня ТВ сигналов ТСВ-03М, 58783-14

Назначение

Измеритель уровня ТВ сигналов ТСВ-03М (далее-прибор) предназначен для измерения уровня напряжения радиосигналов и параметров радиосигналов цифровых телевизионных стандартов (DVB):

-    стандарт DVB-T/T2, наземное цифровое ТВ вещание - опция;

-    стандарт DVB-C, кабельное цифровое ТВ вещание - опция;

-    стандарт DVB-S/S2, спутниковое цифровое ТВ вещание - опция.

Описание

Для измерения уровня напряжения радиосигнала в измерительном тракте прибора используется двойное преобразование частоты входного радиосигнала с последующей узкополосной фильтрацией полученных после преобразования сигналов первой (38МГц) и второй (6,5МГц) промежуточных частот (ПЧ).

Отфильтрованный сигнал детектируется логарифмическим детектором и поступает для обработки на процессор. Процессор обеспечивает заданную точность измерения уровня напряжения радиосигнала в рабочем диапазоне частот и обеспечивает управление режимами измерения.

В приборе используются следующие режимы измерения уровня напряжения радиосигналов: «Спектр сигнала», «Гистограммы уровней сигналов», «Несущая-шум» и «Параметры DVB сигнала». Прибор позволяет просматривать изображение аналоговых и цифровых телевизионных радиосигналов на экране цветного монитора. Структурная схема прибора представлена на рисунке 1:

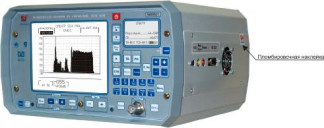

Управление режимами работы и измерения осуществляется с пленочной клавиатуры прибора.

Информация о параметрах канала, установленных режимах работы и полученных результатах измерений радиосигнала отображается на экране монитора с диагональю 14,5 см и дополнительно на графическом жидкокристаллическом индикаторе (ЖКИ).

Программное обеспечение

Программное обеспечение (ПО) внутреннее, предназначено для управления режимами измерений.

Идентификационные данные ПО прибора ТСВ-03М:

Уровень защиты ПО «ТСВ-03М» от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Диапазон рабочих частот, МГц

Диапазон измерения уровня напряжения радиосигнала, дБмкВ Динамический диапазон измерения уровня напряжения радиосигнала дБ, не менее

48.870

10.130

60

±2

100

900

Пределы допускаемой абсолютной погрешности измерения уровня напряжения радиосигнала, дБ Полоса пропускания измерительного тракта:

-    по уровню минус 3 дБ, кГц, не более

-    по уровню минус 60 дБ, кГц, не более

Коэффициент стоячей волны ВЧ входа измерителя сопротивлением 75 Ом:

на поддиапазонах 70, 80, 90 дБ, не на поддиапазонах 100, 110, 120, 130 дБ, не более Измерение параметров DVB радиосигналов:

1,8

1,2

меньше 1,0-10" больше 38 дБ 5,5

270х260х150

187. 242 12 В

35

10000

-10...+40

до 90% при 30°С

-минимальный коэффициент битовых ошибок DVB радиосигнала -максимальный коэффициент ошибок модуляции DVB радиосигнала Масса, кг, не более Габаритные размеры, мм, не более Напряжение питания:

-    от сети переменного тока частотой (50±1)Гц, В

-    от внутреннего источника питания постоянного тока (аккумулятора)

Потребляемая мощность, В-А, не более Средняя наработка на отказ, ч, не менее Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

Знак утверждения типа

Знак утверждения типа наносится на левой стороне пленочной клавиатуры в процессе ее изготовления методом трафаретной печати и на эксплуатационную документацию на титульном листе.

Комплектность

В комплект поставки входит:

1.    Измеритель уровня ТВ сигналов ТСВ-03М ИУТВ 657480.002 - 1 шт.

2.    Эксплуатационная сумка - 1 шт.

3.    Руководство по эксплуатации ТСВ-03М (ИУТВ 657480.002 РЭ) на CDR диске

4.    Методика поверки ТСВ-03М (ИУТВ 657480.002 МП) на CDR диске.

4.    Сетевой шнур питания - 1 шт.

5.    ВЧ переход BNC/F гнездо - 1 шт.

6.    Предохранители ВП-1 /(3...5)А - 2 шт.

осуществляется в соответствии с документом ИУТВ 657480.002 МП: «Измеритель уровня ТВ сигналов ТСВ-03М. Методика поверки», утвержденным ФБУ «Тест-С-Петербург» 8 сентября 2014 г.

Перечень эталонов, применяемых при поверке:

1.    Генератор сигналов высокочастотный векторный R&S SMBV 100A с опциями K1/K16, диапазон частот от 9,0 кГц до 3,2 ГГц, ПГ ±1,0-10-6, пределы допускаемой абсолютной погрешности установки уровня выходной мощности +/- 0,5 дБ;

2.    Вольтметр диодный компенсационный переменного тока В3-49, 10 Гц.. .1000 МГц,

10 мВ...100 В, ПГ ±(0,2...0,8)%;

3.    Переход RFT из комплекта SMV-8,5, 50/75 Ом (6,5±0,2) дБ

4.    Аттенюатор ступенчатый R&S RSP, диапазон рабочих частот от 0 МГц до 2,7 ГГц, диапазон ослаблений 0...139,9 дБ, ПГ ±0,1 дБ;

5.    ТВ анализатор «R&S ETL» с опцией K240/K340, диапазон рабочих частот от 500 кГц до 3 ГГц, погрешность измерения уровня не более 0,5 dB

Сведения о методах измерений

Методика измерений изложена в документе ИУТВ 657480.002 РЭ: «Измеритель уровня ТВ сигналов ТСВ-03М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителю уровня ТВ сигналов ТСВ-03М

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ГОСТ Р 52023-2003 Сети распределительные систем кабельного телевидения. Основные параметры. Технические требования. Методы измерений и испытаний.

3.    ГОСТ Р 52210-2004 Телевидение вещательное цифровое. Термины и определения.

4.    ГОСТ Р 52592-2006 Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.

5.    ИУТВ 657480.002 тУ Измеритель уровня ТВ сигналов ТСВ-03М. Технические условия.

Рекомендации к применению

Вне сферы государственного регулирования
