Счетчики газа ультразвуковые USZ 08, 58784-14

Назначение

Счетчики газа ультразвуковые USZ 08 (заводские номера 2613784, 2613785, 2613786, 2613787, 2613788, 2613789, 2613790, 2613791) (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода природного газа, при рабочих условиях на объекте ЛПУМГ «Портовая» ООО «Г азпром трансгаз Санкт-Петербург».

Описание

Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.

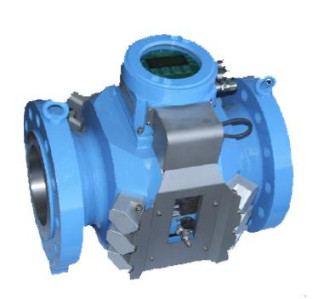

Конструктивно стандартная модель счетчика состоит из корпуса, в котором установлено шесть пар ультразвуковых приемопередатчиков (далее - УЗП), и блока электроники USE 09 (далее - вычислитель), который закреплен с наружной стороны корпуса и не подвержен влиянию давления измерительной линии.

УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП образуют акустические каналы, которые расположены симметрично относительно оси счетчика согласно алгоритму Гаусса - Чебышева, что позволяет измерять расход газа в реверсивном направлении. Кроме этого возможно провести анализ профиля потока, самодиагностику и корректность работы прибора (CBM - Condition Based Monitoring). Измерения по акустическим каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния разности скорости распространения звука в измеряемой среде на точность измерений.

Вычислитель на основании результатов измерений по акустическим каналам рассчитывает скорость потока среды, усредненную по поперечному сечению счетчика, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, сообщения об ошибках, показания внешних датчиков температуры и давления (в модификации с дополнительным интерфейсом).

Все изменения конфигурируемых параметров или архивов протоколируются в интегрированной энергонезависимой памяти вычислителя, кроме этого изменение параметров счетчика защищено специальным переключателем, находящимся на вычислителе, который должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета. Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа).

Длина прямого участка трубопровода перед счетчиком должна составлять в общем случае не менее 10 DN, после - не менее 3 DN, при применении струевыпрямителей, рекомендованных к использованию изготовителем счетчиков, длина прямых участков перед счетчиком может быть сокращена до 5 DN. При применении счетчика для измерения объема газа в двух направлениях к участку трубопровода с обеих сторон счетчика применяется требование как к входному участку. В случае наличия перед счетчиком местных сопротивлений создающих значительную закрутку потока и/или асимметрию распределения скоростей монтаж счетчиков должен производиться с учетом дополнительных требований представленных в эксплуатационной документации.

В счетчиках предусмотрена возможность замены УЗП под давлением, в рабочем режиме без вывода прибора из эксплуатации и без переповерки. Замена вычислителя, а так же его компонентов так же возможна без проведения переповерки.

Программное обеспечение

Счетчик имеет встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика. ПО установлено в вычислителе и аттестовано в установленном порядке по МИ 2955-2005, сертификат соответствия №06.0001.0410 выдан АНО «Межрегиональный испытательный центр» 14.07.2010 г с приложением №2 от 14 марта 2012 г.

ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях, посредством измерения скорости потока газа на основании времени прохождения ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.

Помимо возможности просмотра и изменения параметров с помощью магнитного стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью конфигурационного программного обеспечения RMGView, которое состоит из модулей просмотра, диагностики и редактирования, предназначенных для проведения проверки технического состояния счетчика и его поверки.

RMGView находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, каких параметров пользователь может вводить или изменять.

Вид спереди

Вид сверху

Рисунок 2 - Схемы пломбирования.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на лицевую панель вычислителя в верхнем левом углу методом наклейки.

Комплектность

Таблица 3 - Комплектность

Поверка

осуществляется по документу МП 0170-13-2014 «Инструкция. ГСИ. Счетчики газа ультразвуковые USZ 08. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 04 августа 2014 г.

Перечень основных средств поверки:

-    поверочная расходоизмерительная установка, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности (относительной расширенной неопределенностью) ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);

-    термометр сопротивления типа ТСП, пределы измерений от минус 40 °C до 80 °C, предел допускаемой погрешности 0,1%;

-    эталонный манометр МО с верхним пределом измерений 25 МПа, класс точности 0,16 по ГОСТ 6521;

-    термометр ртутный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С по ГОСТ 28498-90;

-    барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;

-    психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С по ТУ 25-11.1645.

Допускается применение других средств измерений, обеспечивающих определение и контроль метрологических характеристик поверяемого счетчика с требуемой точностью.

Сведения о методах измерений

Ультразвуковой счетчик газа USZ 08. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым USZ 08

ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».

Техническая документация фирмы «RMG Messtechnik GmbH», Германия.

Рекомендации к применению

осуществление торговли и товарообменных операций
