Комплексы дефектоскопные автоматизированные ВД-233.1М, 58799-14

Назначение

Комплексы дефектоскопные автоматизированные ВД-233.1М (далее - комплекс) предназначены для выявления и измерения глубины поверхностных дефектов наружных, внутренних и упорных колец роликовых подшипников качения.

Описание

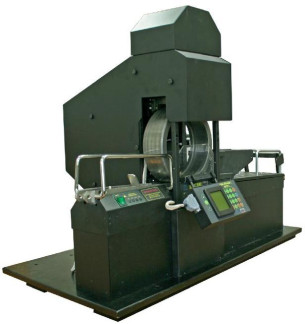

Конструктивно комплекс выполнен в виде отдельных модулей (далее - модуль), предназначенных для контроля наружных колец, внутренних колец и упорных колец роликовых подшипников качения.

Модуль состоит из пневмоэлектромеханического блока и электронного блока. Управление модулем осуществляется с пульта управления, расположенного на передней панели модуля. Пульт управления подсоединяется к модулю жгутом. На левой боковой панели модуля расположен входной лоток, через который производится загрузка контролируемых колец, а на правой — выходные лотки годных и забракованных колец.

Принцип действия модуля основан на возбуждении с помощью вихретоковых преобразователей (ВП) в контролируемой детали вихревых токов и регистрации изменений параметров вихревых токов при прохождении ВП над дефектом. Если ВП находится над дефектом, изменение параметров вихревых токов формируют в ВП выходной сигнал дефекта, который обрабатывается в электронном блоке. Результаты контроля высвечиваются на дисплее в виде условных единиц, характеризующих величину выходного сигнала дефекта. Используя коэффициент, указанный в формуляре на модуль, по величине сигнала дефекта (условные единицы) можно определить глубину дефекта (миллиметры).

Контроль каждого кольца производится в нескольких зонах.

Контролируемое кольцо предварительно размагничивается с помощь отдельного устройства или размагничивается непосредственно в модуле.

Каждый модуль может работать независимо от других модулей.

Предусмотрен выпуск следующих модификаций модулей:

Примечание: место пломбировки модуля для защиты от несанкционированного доступа и место размещения поверительного клейма в виде наклейки находятся на поверхности пульта управления модуля, противоположной лицевой._

Программное обеспечение

Работа модуля осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от модуля не функционирует.

Встроенное ПО каждого экземпляра модуля содержит массивы (таблицы), учитывающие конструктивные особенности и параметры измерительного тракта конкретного модуля. С помощью этих таблиц осуществляется преобразование (в цифровой форме) сигнала дефекта, поступающего с ВП, регистрирующего изменение параметров вихревых токов. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого модуля будет своим, поэтому на дисплее он не отображается и в таблице идентификации программного обеспечения отсутствует.

После изготовления модуля доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров). Уровень защиты встроенного ПО

- высокий.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея модуля согласно таблице, где х - любые символы, идентифицирующие метрологически незначимую часть ПО. Идентификационные данные модуля можно просмотреть в состоянии "справка".

Идентификация программного обеспечения:

В комплект поставки комплекса входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с модуля. Передача информации осуществляется только в одном направлении -от модуля к ЭВМ с подтверждением. Технологическая информация содержит заводские номера деталей, год их изготовления, заключение о результатах контроля, о размерах обнаруженного дефекта, о месте его расположения и другие параметры, характеризующие процесс использования модуля по его назначению. ПО РМД-1 не влияет на работу модуля, не изменяет встроенное ПО модуля. ПО РМД-1 является метрологически незначимым.

Знак утверждения типа

наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность модуля.

Комплектность

В состав комплекса входят от одного до трёх модулей, обеспечивающих контроль наружных, внутренних и упорных колец роликовых подшипников качения. Состав комплекса определяется заказчиком.

В комплект поставки одного модуля входят:

-    модуль,

-    пульт управления,

-    батарея аккумуляторная перезаряжаемая никель-металлогидридная МБА 13-9,6-1200 (в составе пульта управления),

-    адаптер для зарядки аккумуляторных батарей МАБ 113,

-    кабель DB9,

-    стандартный образец предприятия СОП-НО-233,

-    станция зарядная СЗ 130.21.1 (поставляется по отдельному заказу),

-    компакт-диск "Пакет программ РМД-1",

-    руководство по эксплуатации,

-    формуляр,

-    методика поверки,

-    транспортная тара.

осуществляется по документу МКИЯ.427672.030-01 МП "Комплекс дефектоскопный автоматизированный ВД-233.1М. Методика поверки", утверждённому ФБУ "УРАЛТЕСТ" 27 мая 2014 г.

Перечень эталонов, применяемых для поверки:

- меры моделей дефектов ОСО-Г-233, глубина и пределы допускаемого значения абсолютной погрешности глубины искусственных поверхностных дефектов 0,05+0,01; 0,10+0,01; 0,15+0,02; 0,25+0,02 мм.

Сведения о методах измерений

1    МКИЯ.427672.311 РЭ "Модуль технологический дефектоскопный ВД-233.100 вихретокового контроля наружных колец подшипника №2726. Руководство по эксплуатации"

2    МКИЯ.427672.312 РЭ "Модуль технологический дефектоскопный ВД-233.200 вихретокового контроля наружных колец подшипника №2726. Руководство по эксплуатации"

3    МКИЯ.427672.314 РЭ "Модуль технологический дефектоскопный ВД-233.300 вихретокового контроля наружных колец подшипника №2726. Руководство по эксплуатации"

4    МКИЯ.427672.311-01 РЭ "Модуль технологический дефектоскопный ВД-233.100М вихретокового контроля наружных колец подшипника №2726. Руководство по эксплуатации"

5    МКИЯ.427672.312-01 РЭ "Модуль технологический дефектоскопный ВД-233.200М вихретокового контроля наружных колец подшипника №2726. Руководство по эксплуатации"

6    МКИЯ.427672.314-01 РЭ "Модуль технологический дефектоскопный ВД-233.300М вихретокового контроля наружных колец подшипника №2726. Руководство по эксплуатации"

7    МКИЯ.427672.317 РЭ "Модуль технологический дефектоскопный ВД-233.100ВМ вихретокового контроля наружных колец подшипника №2822. Руководство по эксплуатации"

8    МКИЯ.427672.318 РЭ "Модуль технологический дефектоскопный ВД-233.200ВМ вихретокового контроля наружных колец подшипника №2822. Руководство по эксплуатации"

9    МКИЯ.427672.319 РЭ "Модуль технологический дефектоскопный ВД-233.300ВМ вихретокового контроля наружных колец подшипника №2822. Руководство по эксплуатации"

10    МКИЯ.427672.317-01 РЭ "Модуль технологический дефектоскопный ВД-233.100ВМ1 вихретокового контроля наружных колец подшипника №2822. Руководство по эксплуатации"

11    МКИЯ.427672.318-01 РЭ "Модуль технологический дефектоскопный ВД-233.200ВМ1 вихретокового контроля наружных колец подшипника №2822. Руководство по эксплуатации"

12    МКИЯ.427672.319-01 РЭ "Модуль технологический дефектоскопный ВД-233.300ВМ1 вихретокового контроля наружных колец подшипника №2822. Руководство по эксплуатации"

13    МКИЯ.427672.320 РЭ "Модуль технологический дефектоскопный ВД-233.100А1 вихретокового контроля наружных колец подшипника №2317. Руководство по эксплуатации"

14    МКИЯ.427672.321 РЭ "Модуль технологический дефектоскопный ВД-233.200А1 вихретокового контроля наружных колец подшипника №2317. Руководство по эксплуатации"

15    МКИЯ.427672.320-01 РЭ "Модуль технологический дефектоскопный ВД-233.100АМ1 вихретокового контроля наружных колец подшипника №2317. Руководство по эксплуатации"

16    МКИЯ.427672.321-01 РЭ "Модуль технологический дефектоскопный ВД-233.200АМ1 вихретокового контроля наружных колец подшипника №2317. Руководство по эксплуатации"

17    МКИЯ.427672.322 РЭ "Модуль технологический дефектоскопный ВД-233.100А2 вихретокового контроля наружных колец подшипника №2520. Руководство по эксплуатации"

18    МКИЯ.427672.323 РЭ "Модуль технологический дефектоскопный ВД-233.200А2 вихретокового контроля наружных колец подшипника №2520. Руководство по эксплуатации"

19    МКИЯ.427672.322-01 РЭ "Модуль технологический дефектоскопный ВД-233.100АМ2 вихретокового контроля наружных колец подшипника №2520. Руководство по эксплуатации"

20    МКИЯ.427672.323-01 РЭ "Модуль технологический дефектоскопный ВД-233.200АМ2 вихретокового контроля наружных колец подшипника №2520. Руководство по эксплуатации"

Нормативные и технические документы, устанавливающие требования к комплексам дефектоскопным автоматизированным ВД-233.1М

1    ТУ 4276-127-20883295-2014 "Комплекс дефектоскопный автоматизированный ВД-233.1М. Технические условия"

2    EN 12080+A1:2010 "Железнодорожный транспорт. Буксы. Подшипники качения"

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
