| Номер в госреестре | 58803-14 |
| Наименование СИ | Подсистема контроля течей АСОТТ-Т энергоблока №3 Курской АЭС |
| Изготовитель | ООО "Инженерно-сервисный центр диагностики оборудования АЭС НИКИЭТ", г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Подсистема контроля течей АСОТТ-Т энергоблока №3 Курской АЭС (далее -подсистема, АСОТТ-Т) предназначена для непрерывного автоматизированного контроля течей оборудования и трубопроводов контура многократной принудительной циркуляции (далее -КМПЦ) путем измерения и анализа температуры воздушной среды в помещениях КМПЦ.
Принцип действия подсистемы основан на преобразовании значений температуры воздушной среды при помощи термоэлектрических преобразователей в термоэлектродвижущую силу, передаче ее в измерительные приборы для измерения, преобразования в цифровой код и отображения значений температуры, передаче цифрового кода по цифровой линии связи в вычислительный комплекс (ВК) подсистемы, обработке и анализе по алгоритмам специального математического обеспечения для обнаружения течи и расчета ее массового расхода, отображении данных контроля и передаче их в систему более высокого уровня.
Функционально подсистема включает в себя измерительные каналы (ИК) температуры воздушной среды.
Конструктивно подсистема представляет собой комплекс технических средств, состоящий из преобразователей термоэлектрических (ТЭП) с интегрированными высокотемпературными линиями связи, установленных в контролируемых помещениях КМПЦ, клеммных соединителей в клеммных шкафах, термокомпенсационных кабельных линий связи, многоканальных приборов измерения температуры, размещенных в приборных шкафах настенного исполнения, ВК подсистемы с программным обеспечением и цифровых линий связи.
Термоэлектрические преобразователи через интегрированные и термокомпенсационные кабельные линии связи и клеммные соединители присоединены к многоканальным приборам измерения температуры, которые по цифровым линиям связи RS-485 соединены с ВК подсистемы, представляющим собой промышленную персональную электронновычислительную машину (ПЭВМ), располагающуюся в приборной стойке.
АСОТТ-Т интегрируется в систему обнаружения течи теплоносителя автоматизированную полномасштабную энергоблока №3 Курской АЭС с целью совокупного обнаружения и определения параметров течи.
Защита от несанкционированного доступа обеспечивается путем пломбирования шкафов с вторичными измерительными приборами и защитой программного обеспечения механизмом прохождения процедур авторизации пользователей.

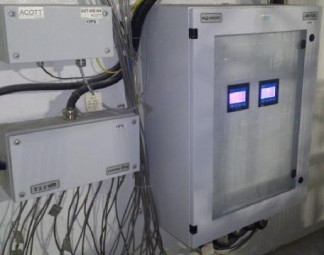

Внешний вид подсистемы представлен на рисунке 1.
Вычислительный комплекс АСОТТ-Т содержит в своем составе программное обеспечение (далее - ПО), решающее задачи функционирования подсистемы. ПО подсистемы представляет программные продукты: rbdrv_console, jCjSGui, STemperatureMLeak.
Программа rbdrv console предназначена для организации процесса информационного обмена измерительными данными в режиме реального времени между ПТК АСОТТ-Т и единой системой сбора и совокупного комплексного анализа и обработки измерительной информации.
Программа jCjSGui предназначена для организации процесса информационного обмена первичными измерительными данными между вычислительным комплексом подсистемы и аппаратными средствами измерительных каналов физических величин подсистемы.
Программа STemperatureMLeak предназначена для управления процессом мониторинга температуры воздушной среды в контролируемых помещениях КМПЦ, анализа ее изменения по алгоритмам специального математического обеспечения, обнаружения течи и расчета ее массового расхода и координат местоположения, архивации и отображения данных контроля на экране в графическом и/или табличном виде.
Таблица 1 - Сведения о программном обеспечении подсистемы АСОТТ-Т
| Наименование ПО | Идентиф икационное наименование ПО | Номер версии (идентификационный номер) ПО |
| rbdrv console | rbdrv console.exe | б/н |
| jCjSGui | jCjSGui.exe | 2.3.1.2 (не ниже) |
| STemperatureMLeak | STemperatureMLeak. exe | 1.0.1.11 (не ниже) |
Метрологические характеристики ИК АСОТТ-Т, указанные в таблице 2 нормированы с учетом влияния ПО на метрологические характеристики подсистемы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, °С | Пределы допускаемой абсолютной погрешности ИК, °С | ||
| Преобразователи термоэлектрические ТХА-Пр.88 Г осреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001 (Модификация, зав. №) | Тип измерителя, Г осреестр № | Зав. № измерителя | ||||
| 3T2P15 | 208/8 | ТХА-Пр.88.000-05, Зав. № К3.115 | Термометр многоканальный ТМ 5122 А, Г осреестр № 20579-09 | 066-0040 | от 20 до 300 | А = ± 10 |
| 3T2P14 | 208/8 | ТХА-Пр.88.000-05, Зав. № К3.114 | ||||
| 3T2P5 | 208/6 | ТХА-Пр.88.000-05, Зав. № К3.105 | Термометр многоканальный ТМ 5122 А, Г осреестр № 20579-09 | 066-0042 | от 20 до 300 | А = ± 10 |
| 3T2P8 | 208/6 | ТХА-Пр.88.000-05, Зав. № К3.108 | ||||
| 3T2D35 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.117 | ||||
| 3T2D34 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.104 | ||||
| 3T2P4 | 208/5 | ТХА-Пр.88.000-01, Зав. № К3.029 | Термометр многоканальный ТМ 5122 А, Г осреестр № 20579-09 | 066-0044 | от 20 до 300 | А = ± 10 |
| 3T2P3 | 208/5 | ТХА-Пр.88.000-01, Зав. № К3.028 | ||||
| 3T2P6 | 208/6 | ТХА-Пр.88.000-05, Зав. № К3.106 | ||||
| 3T2P12 | 208/7 | ТХА-Пр.88.000-05, Зав. № К3.112 | ||||
| 3T2P1 | 208/5 | ТХА-Пр.88.000-01, Зав. № К3.018 | Термометр многоканальный ТМ 5122 А, Г осреестр № 20579-09 | 066-0045 | от 20 до 300 | А = ± 10 |
| 3T2P2 | 208/5 | ТХА-Пр.88.000-01, Зав. № К3.019 | ||||
| 3T2P13 | 208/8 | ТХА-Пр.88.000-05, Зав. № К3.113 | ||||
| 3T2P16 | 208/8 | ТХА-Пр.88.000-05, Зав. № К3.116 | ||||
| 3T2P11 | 208/7 | ТХА-Пр.88.000-05, Зав. № К3.111 | Термометр многоканальный ТМ 5122 А, Г осреестр № 20579-09 | 066-0059 | от 20 до 300 | А = ± 10 |
| 3T2P10 | 208/7 | ТХА-Пр.88.000-05, Зав. № К3.110 | ||||
| 3T2P9 | 208/7 | ТХА-Пр.88.000-05, Зав. № К3.109 | ||||
| 3T2P7 | 208/6 | ТХА-Пр.88.000-05, Зав. № К3.107 | ||||
| Состав ИК | Пределы допускаемой абсолютной погрешности ИК, °С | |||||
| Контролируемое помещение | Преобразователи | |||||
| № ИК | термоэлектрические ТХА-Пр.88 Г осреестр № 46076-11 Класс 2 по | Тип измерителя, Г осреестр № | Зав. № измерителя | Диапазон измерения ИК, °С | ||
| ГОСТ Р 8.585-2001 | ||||||
| (Модификация, зав. №) | ||||||
| 3T1D32 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.050 | ||||
| 3T1D31 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.049 | ||||
| 3T1D34 | 403/1 | ТХА-Пр.88.000-04, Зав. № К3.066 | ||||
| 3T1D26 | 403/1 | ТХА-Пр.88.000, Зав. № К3.010 | ||||
| 3T1D29 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.047 | ||||
| 3T1P9 | 208/3 | ТХА-Пр.88.000-03, Зав. № К3.054 | ||||
| 3T1P6 | 208/2 | ТХА-Пр.88.000-03, Зав. № К3.051 | ||||
| 3T1P8 | 208/2 | ТХА-Пр.88.000-03, Зав. № К3.053 | ||||
| 3T1D41 | 403/1 | ТХА-Пр.88.000-04, Зав. № К3.069 | Прибор для измерения и | |||
| 3T1P7 | 208/2 | ТХА-Пр.88.000-03, Зав. № К3.052 | регулирования температуры | PB9Z44562 | от 20 до 300 | А = ± 10 |
| 3T1P4 | 208/1 | ТХА-Пр.88.000-04, | многоканальный | |||
| Зав. № К3.080 | Термодат-25М1, | |||||
| 3T1D46 | 403/1 | ТХА-Пр.88.000-04, Зав. № К3.074 | Г осреестр № 17602-09 | |||
| 3T1D45 | 403/1 | ТХА-Пр.88.000-04, Зав. № К3.073 | ||||
| 3T1P3 | 208/1 | ТХА-Пр.88.000-04, Зав. № К3.079 | ||||
| 3T1P2 | 208/1 | ТХА-Пр.88.000-04, Зав. № К3.078 | ||||
| 3T1P1 | 208/1 | ТХА-Пр.88.000-04, Зав. № К3.077 | ||||
| 3T1D25 | 403/1 | ТХА-Пр.88.000, Зав. № К3.009 | ||||
| 3T1D28 | 403/1 | ТХА-Пр.88.000, Зав. № К3.012 | ||||
| 3T1D42 | 403/1 | ТХА-Пр.88.000-04, Зав. № К3.070 | ||||
| 3T1D44 | 403/1 | ТХА-Пр.88.000-04, Зав. № К3.072 | ||||
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, °С | Пределы допускаемой абсолютной погрешности ИК, °С | ||
| Преобразователи термоэлектрические ТХА-Пр.88 Г осреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001 (Модификация, зав. №) | Тип измерителя, Г осреестр № | Зав. № измерителя | ||||
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, °С | Пределы допускаемой абсолютной погрешности ИК, °С | ||
| Преобразователи термоэлектрические ТХА-Пр.88 Госреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001 (Модификация, зав. №) | Тип измерителя, Г осреестр № | Зав. № измерителя | ||||
| 3T1D39 | 403/1 | ТХА-Пр.88.000-01, Зав. № К3.030 | Прибор для измерения и регулирования температуры многоканальный Термодат-25М1, Г осреестр № 17602-09 | PB9Z44562 | от 20 до 300 | А = ± 10 |
| 3T1D27 | 403/1 | ТХА-Пр.88.000, Зав. № К3.011 | ||||
| 3T1P5 | 208/2 | ТХА-Пр.88.000-03, Зав. № К3.055 | Прибор для измерения и регулирования температуры многоканальный Термодат-25М1, Г осреестр № 17602-09 | PB9Z44560 | от 20 до 300 | А = ± 10 |
| 3T1D14 | 403/1 | ТХА-Пр.88.000, Зав. № К3.006 | ||||
| 3T1D22 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.044 | ||||
| 3T1D17 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.039 | ||||
| 3T1D16 | 403/1 | ТХА-Пр.88.000, Зав. № К3.008 | ||||
| 3T1D21 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.043 | ||||
| 3T1P12 | 208/3 | ТХА-Пр.88.000-03, Зав. № К3.058 | ||||
| 3T1D23 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.045 | ||||
| 3T1D15 | 403/1 | ТХА-Пр.88.000, Зав. № К3.007 | ||||
| 3T1D19 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.041 | ||||
| 3T1P10 | 208/3 | ТХА-Пр.88.000-03, Зав. № К3.056 | ||||
| 3T1D20 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.042 | ||||
Состав ИК
С
°
о
е
о
5 1Ц еи
6 й * и
ое
^ Й то к с о К
о
п
о
д
н т
2
л о
л о
лб
U Й ^
д гр ег ро
рП п
и
т
с
о
н
в
№ ИК
Преобразователи термоэлектрические ТХА-Пр.88 Г осреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001 (Модификация, _зав. №)_
Тип измерителя, Госреестр №
Зав. № измерителя
Диапазон измерения ИК, °С
ТХА-Пр.88.000-01, Зав. № К3.015
403/1
3T1D40
ТХА-Пр.88.000, Зав. № К3.014
403/1
3T1D38
ТХА-Пр.88.000, Зав. № К3.013
403/1
3T1D37
ТХА-Пр.88.000-04, Зав. № К3.071
403/1
3T1D43
ТХА-Пр.88.000-04, Зав. № К3.076
403/1
3T1D48
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, °С | Пределы допускаемой абсолютной погрешности ИК, °С | ||
| Преобразователи термоэлектрические ТХА-Пр.88 Госреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001 (Модификация, зав. №) | Тип измерителя, Г осреестр № | Зав. № измерителя | ||||
| 3T1D36 | 403/1 | ТХА-Пр.88.000-04, Зав. № К3.068 | Прибор для измерения и регулирования температуры многоканальный Термодат-25М1, Г осреестр № 17602-09 | PB9Z44560 | от 20 до 300 | А = ± 10 |
| 3T1D33 | 403/1 | ТХА-Пр.88.000-04, Зав. № К3.065 | ||||
| 3T1D47 | 403/1 | ТХА-Пр.88.000-04, Зав. № К3.075 | ||||
| 3T1D35 | 403/1 | ТХА-Пр.88.000-04, Зав. № К3.067 | ||||
| 3T1D30 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.048 | ||||
| 3T1D10 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.037 | Прибор для измерения и регулирования температуры многоканальный Термодат-25М1, Г осреестр № 17602-09 | PB9Z44561 | от 20 до 300 | А = ± 10 |
| 3T1D9 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.036 | ||||
| 3T1D5 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.064 | ||||
| 3T1D6 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.033 | ||||
| 3T1D7 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.034 | ||||
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, °С | Пределы допускаемой абсолютной погрешности ИК, °С | ||
| Преобразователи термоэлектрические ТХА-Пр.88 Г осреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001 (Модификация, зав. №) | Тип измерителя, Г осреестр № | Зав. № измерителя | ||||
| 3T1D8 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.035 | ||||
| 3T1D49 | 403/1 | ТХА-Пр.88.000-05, Зав. № К3.081 | ||||
| 3T1P13 | 208/4 | ТХА-Пр.88.000-03, Зав. № К3.059 | ||||
| 3T1D3 | 403/1 | ТХА-Пр.88.000, Зав. № К3.003 | ||||
| 3T1P16 | 208/4 | ТХА-Пр.88.000-03, Зав. № К3.062 | ||||
| 3T1D2 | 403/1 | ТХА-Пр.88.000, Зав. № К3.002 | ||||
| 3T1D4 | 403/1 | ТХА-Пр.88.000, Зав. № К3.004 | ||||
| 3T1D50 | 403/1 | ТХА-Пр.88.000-05, Зав. № К3.082 | ||||
| 3T1D1 | 403/1 | ТХА-Пр.88.000, Зав. № К3.001 | ||||
| 3T1D12 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.063 | ||||
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, °С | Пределы допускаемой абсолютной погрешности ИК, °С | ||
| Преобразователи термоэлектрические ТХА-Пр.88 Госреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001 (Модификация, зав. №) | Тип измерителя, Г осреестр № | Зав. № измерителя | ||||
| 3T1P14 | 208/4 | ТХА-Пр.88.000-03, Зав. № К3.060 | Прибор для измерения и регулирования температуры многоканальный Термодат-25М1, Г осреестр № 17602-09 | PB9Z44561 | от 20 до 300 | А = ± 10 |
| 3T1P15 | 208/4 | ТХА-Пр.88.000-03, Зав. № К3.061 | ||||
| 3T1D11 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.038 | ||||
| 3T1D24 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.046 | ||||
| 3T1D18 | 403/1 | ТХА-Пр.88.000-03, Зав. № К3.040 | ||||
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, °С | Пределы допускаемой абсолютной погрешности ИК, °С | ||
| Преобразователи термоэлектрические ТХА-Пр.88 Госреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001 (Модификация, зав. №) | Тип измерителя, Г осреестр № | Зав. № измерителя | ||||
| 3T1P11 | 208/3 | ТХА-Пр.88.000-03, Зав. № К3.057 | ||||
| 3T1D13 | 403/1 | ТХА-Пр.88.000, Зав. № К3.005 | ||||
| 3T2D44 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.126 | Прибор для измерения и регулирования температуры многоканальный Термодат-25М1, Г осреестр № 17602-09 | PB9Z44559 | от 20 до 300 | А = ± 10 |
| 3T2D46 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.128 | ||||
| 3T2D38 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.120 | ||||
| 3T2D47 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.129 | ||||
| 3T2D32 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.102 | ||||
| 3T2D31 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.101 | ||||
| 3T2D26 | 403/2 | ТХА-Пр.88.000-01, Зав. № К3.025 | ||||
| 3T2D29 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.099 | ||||
| 3T2D43 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.125 | ||||
| 3T2D21 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.095 | ||||
| 3T2D22 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.096 | ||||
| 3T2D15 | 403/2 | ТХА-Пр.88.000-01, Зав. № К3.022 | ||||
| 3T2D39 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.121 | ||||
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, °С | Пределы допускаемой абсолютной погрешности ИК, °С | ||
| Преобразователи термоэлектрические ТХА-Пр.88 Госреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001 (Модификация, зав. №) | Тип измерителя, Г осреестр № | Зав. № измерителя | ||||
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, °С | Пределы допускаемой абсолютной погрешности ИК, °С | ||
| Преобразователи термоэлектрические ТХА-Пр.88 Г осреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001 (Модификация, зав. №) | Тип измерителя, Г осреестр № | Зав. № измерителя | ||||
| 3T2D42 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.124 | Прибор для измерения и регулирования температуры многоканальный Термодат-25М1, Г осреестр № 17602-09 | PB9Z44559 | от 20 до 300 | А = ± 10 |
| 3T2D40 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.122 | ||||
| 3T2D41 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.123 | ||||
| 3T2D37 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.119 | ||||
| 3T2D48 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.130 | ||||
| 3T2D45 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.127 | ||||
| 3T2D27 | 403/2 | ТХА-Пр.88.000-01, Зав. № К3.026 | ||||
| 3T2D25 | 403/2 | ТХА-Пр.88.000-01, Зав. № К3.024 | ||||
| 3T2D28 | 403/2 | ТХА-Пр.88.000-01, Зав. № К3.027 | ||||
| 3T2D33 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.103 | ||||
| 3T2D30 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.100 | ||||
| 3T2D7 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.085 | Прибор для измерения и регулирования температуры многоканальный Термодат-25М1, Г осреестр № 17602-09 | PB9Z44564 | от 20 до 300 | А = ± 10 |
| 3T2D9 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.087 | ||||
| 3T2D10 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.088 | ||||
| 3T2D4 | 403/2 | ТХА-Пр.88.000-02, Зав. № К3.031 | ||||
| 3T2D3 | 403/2 | ТХА-Пр.88.000-02, Зав. № К3.032 | ||||
| 3T2D1 | 403/2 | ТХА-Пр.88.000-01, Зав. № К3.016 | ||||
| 3T2D19 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.093 | ||||
| 3T2D20 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.094 | ||||
| 3T2D18 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.092 | ||||
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, °С | Пределы допускаемой абсолютной погрешности ИК, °С | ||
| Преобразователи термоэлектрические ТХА-Пр.88 Г осреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001 (Модификация, зав. №) | Тип измерителя, Г осреестр № | Зав. № измерителя | ||||
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, °С | Пределы допускаемой абсолютной погрешности ИК, °С | ||
| Преобразователи термоэлектрические ТХА-Пр.88 Госреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001 (Модификация, зав. №) | Тип измерителя, Г осреестр № | Зав. № измерителя | ||||
| 3T2D13 | 403/2 | ТХА-Пр.88.000-01, Зав. № К3.020 | Прибор для измерения и регулирования температуры многоканальный Термодат-25М1, Г осреестр № 17602-09 | PB9Z44564 | от 20 до 300 | А = ± 10 |
| 3T2D14 | 403/2 | ТХА-Пр.88.000-01, Зав. № К3.021 | ||||
| 3T2D36 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.118 | ||||
| 3T2D16 | 403/2 | ТХА-Пр.88.000-01, Зав. № К3.023 | ||||
| 3T2D24 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.098 | ||||
| 3T2D23 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.097 | ||||
| 3T2D5 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.083 | ||||
| 3T2D6 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.084 | ||||
| 3T2D8 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.086 | ||||
| 3T2D2 | 403/2 | ТХА-Пр.88.000-01, Зав. № К3.017 | ||||
| 3T2D11 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.089 | ||||
| 3T2D12 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.090 | ||||
| 3T2D50 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.132 | ||||
| 3T2D49 | 403/2 | ТХА-Пр.88.000-06, Зав. № К3.131 | ||||
| 3T2D17 | 403/2 | ТХА-Пр.88.000-05, Зав. № К3.091 | ||||
| Наименование параметра | Значение |
| Диапазон измерения величины массового расхода течи, кг/ч | от 114 до 1140 |
| Время обнаружения и измерения массового расхода течи в диапазоне измерения, ч, не более | 1 |
| Пределы основной допускаемой относительной погрешности измерения величины массового расхода течи (при доверительной вероятности 0,95), при нормальных значениях влияющих величин*, % | + L-, 4,2(G, -G,) ^ |
| {’ G + 5,88 (G„ - G, )J ’ где G - значение измеряемого массового расхода течи, кг/ч; Gb и GH - соответственно верхний и нижний пределы диапазона измерения массового расхода течи теплоносителя, кг/ч |
Таблица 4 -Технические характеристики подсистемы АСОТТ-Т
| Наименование параметра | Значение |
| Показатели надежности: - среднее время наработки на отказ, ч, не менее - среднее время восстановления, ч, не более - средний срок службы, лет, не менее | 10 000 8 30 |
| Электропитание комплекса технических средств системы: - номинальное значение напряжения, В - допустимое отклонение значения напряжения, % - частота питания сети, Гц | 220 (однофазное) от минус 15 до плюс 10 50±1 |
| Рабочие условия эксплуатации | по ГОСТ 29075-91 |
Таблица 5 - Параметры среды в помещениях КМПЦ
| Наименование параметра | Значение |
| Температура воздуха при нормальных условиях эксплуатации энергоблока (НЭ) и нарушении нормальных условий эксплуатации энергоблока (ННЭ), °С: - помещения 404/1, 404/2, 305/1, 804/1, 804/2 | от 20 до 280 |
| - помещения 403/1, 403/2 | от 20 до 200 |
| - помещения 208/1-208/8 | от 20 до 130 |
| Давление (разрежение) при НЭ, кПа | до минус 0,2 |
| Избыточное давление при ННЭ, кПа: - помещения 404/1, 404/2, 305/1, 804/1, 804/2 | до 30 |
| - помещения 403/1, 403/2, 208/1-208/8 | до 2 |
| Абсолютная влажность, кг/м3: - помещения 404/1, 404/2, 305/1, 804/1, 804/2 | до 0,3 |
| - помещения 403/1, 403/2 | до 1,0 |
| - помещения 208/1-208/8 | до 0,8! |
| Мощность экспозиционной дозы у-излучения при НЭ, А/кг | до 10-3 |
| Мощность экспозиционной дозы у-излучения при ННЭ, А/кг | до 2 |
| Наименование параметра | Значение |
| Температура воздуха, °С | до 40 |
| Относительная влажность воздуха при температуре (20 ± 5) °С, % | до 50 |
| Давление воздуха, кПа | от 84 до 107 |
| Мощность дозы излучения, Гр/с | до 1,4 х10-7 |
| Амплитуда вибрации частотой до 25 Гц, мм | до 0,1 |
Таблица 7 - Требования к помещениям, предназначенным для размещения вычислительных комплексов
| Наименование параметра | Значение | |
| Температура воздуха, °С: при НЭ | 25±5 | |
| при ННЭ | от 5 до 40 | |
| Относительная влажность, %: при НЭ | до 50 | |
| при ННЭ | до 75 | |
| Атмосферное давление, кПа | от 84 до 107 | |
| Внешние постоянные или переменные с частотой 50 Гц | до 400 | |
| магнитные поля напряжённостью, А/м | ||
| Вибрация с частотой до 25 Гц и амплитудой, мм | до 0,1 | |
* Нормальные значения величин, влияющих на погрешность измерения:
• Нормальные климатические условия вне здания энергоблока на промплощадке АЭС - в соответствии с п.3.2, п.3.8 по ГОСТ 15150-69 для исполнения У1;
• Нормальные климатические условия в помещениях энергоблока с компонентами системы - в соответствии с таблицами 5, 6, 7 настоящего документа;
• Нестабильность режимов работы технологического оборудования КМПЦ (мощность реакторной установки, производительность насосов питательных и ГЦН КМПЦ, производительность приточных, вытяжных и рециркуляционных вентиляционных систем в контролируемых помещениях КМПЦ, производительность систем охлаждения воздушной среды в контролируемых помещениях КМПЦ, производительность систем продувки и расхолаживания КМПЦ) - изменение значения параметра режима работы (мощности, производительности) хотя бы одного вида оборудования в течение интервала времени измерения (1 час) в пределах ±20 % относительно значения параметра в начальный момент интервала измерения;
• Нестабильность значения массового расхода течи - изменение значения массового расхода течи в течение интервала времени измерения (1 час) в пределах ±20 % относительно значения массового расхода течи в начальный момент интервала измерения.
Отклонение значений параметров любой из указанных величин, влияющих на погрешность измерения, за пределы области нормальных значений может вызывать дополнительную погрешность измерения значения массового расхода течи, равное по значению основной погрешности, заданной в таблице 3, независимо от значений остальных влияющих величин. При этом значение суммарной дополнительной погрешности, вносимое в общую погрешность измерения за счет различных влияющих величин, определяется как сумма частных дополнительных погрешностей за счет соответствующих влияющих величин.
Знак утверждения типа наносится на титульные листы документации на подсистему контроля течей АСОТТ-Т энергоблока №3 Курской АЭС типографским способом.
| № п/п | Наименование | Кол-во | Примечание |
| 1 | Подсистема контроля течей АСОТТ-Т энергоблока №3 Курской АЭС (зав.№ 840.15.ПС.03) | 1 шт. | - |
| 2 | Паспорт 840.15.ПС.03 | 1 экз. | - |
| 3 | Руководство по эксплуатации ДП 0105.02.00.00 РЭ | 1 экз. | - |
| 4 | Методика поверки | 1 экз. | - |
осуществляется в соответствии с документом МП 58803-14 «Подсистема контроля течей АСОТТ-Т энергоблока №3 Курской АЭС. Методика поверки», утвержденным ФГУП «ВНИИМС» в сентябре 2014 г.
Средства поверки - по НД на измерительные компоненты:
- Компаратор напряжений Р3003 (Госреестр № 7476-91);
- Преобразователь термоэлектрический эталонный 2-го разряда типа ТППО (по ГОСТ 8.558-2009);
- Измеритель температуры многоканальный прецизионный МИТ-8 модели МИТ-8.10 (Госреестр № 19736-11);
- Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Госреестр № 33744-07) с общим диапазоном воспроизводимых температур от минус 40 до плюс 300 °С и нестабильностью поддержания заданной температуры ± (0,004.. .0,02) °С %;
- Термометр сопротивления платиновый эталонный ПТСВ 2-ого разряда, (Госреестр № 23040-07): диапазон измерений температуры от минус 60 до 100 °С, доверительные границы приведенной к диапазону измерений погрешности измерений температуры ± 0,02 %.
Сведения приведены в руководстве по эксплуатации «Подсистема контроля течей АСОТТ-Т энергоблока №3 Курской АЭС. Руководство по эксплуатации. ДП 0105.02.00.00 РЭ» и в приложении Г документа «Методика измерений массового расхода и определения координат местоположения течи с использованием системы обнаружения течи теплоносителя автоматизированной полномасштабной энергоблока № 3 Курской АЭС. ДП 0105.00.00.00 МИ». Свидетельство об аттестации № 01.00225/206-201-14 от 28.08.2014 г.
Нормативные и технические документы, устанавливающие требования к подсистеме контроля течей АСОТТ-Т энергоблока №3 Курской АЭС
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ТУ 4389-008-735557570-2012 «Подсистема контроля течей АСОТТ-Т энергоблока №3 Курской АЭС. Технические условия».
Осуществление деятельности в области гражданской обороны, защиты населения и территорий от чрезвычайных ситуаций природного и техногенного характера, обеспечения пожарной безопасности, безопасности людей на водных объектах.
