| Номер в госреестре | 58805-14 |
| Наименование СИ | Подсистема контроля течей АСОТТ-Ак энергоблока №3 Курской АЭС |
| Изготовитель | ООО "Инженерно-сервисный центр диагностики оборудования АЭС НИКИЭТ", г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Подсистема контроля течей АСОТТ-Ак энергоблока №3 Курской АЭС (далее -подсистема, АСОТТ-Ак) предназначена для непрерывного автоматизированного контроля течей оборудования и трубопроводов контура многократной принудительной циркуляции (далее -КМПЦ) путем измерения и анализа среднеквадратических значений (СКЗ) напряжения, пропорционального уровню звукового давления (УЗД) в контролируемых помещениях КМПЦ.
Принцип действия подсистемы основан на преобразовании в цифровой код СКЗ напряжения в третьоктавной полосе частот со среднегеометрической частотой 10 кГц, поступающих от акустических преобразователей, передаче цифрового кода по цифровой линии связи в вычислительный комплекс (ВК) подсистемы для вычисления значений уровней звукового давления по известной градуировочной характеристике, их обработке и анализе по алгоритмам специального математического обеспечения для обнаружения течи и расчета ее массового расхода, а также определения местоположения течи по измеренным данным, отображении данных контроля и передачи их в систему более высокого уровня.
Функционально подсистема включает в себя измерительные каналы (ИК) СКЗ напряжения в третьоктавной полосе частот со среднегеометрической частотой 10 кГц, соответствующего уровням звукового давления.
Конструктивно подсистема состоит из усилителей нормализующих логарифмических с цифровым выходом, располагающихся в приборных шкафах, соединенных цифровыми линиями связи RS-485 с ВК подсистемы, представляющим собой промышленную электронновычислительную машину (ПЭВМ), располагающуюся в приборной стойке.
На входы усилителей нормализующих логарифмических подается напряжение с выхода акустических преобразователей, установленных в контролируемых помещениях КМПЦ, пропорциональное уровню звукового давления в местах установки акустических преобразователей.
АСОТТ-Ак интегрируется в систему обнаружения течи теплоносителя автоматизированную полномасштабную энергоблока №3 Курской АЭС с целью совокупного обнаружения и определения параметров течи.
Защита от несанкционированного доступа обеспечивается путем пломбирования шкафов и защитой программного обеспечения механизмом прохождения процедур авторизации пользователей.

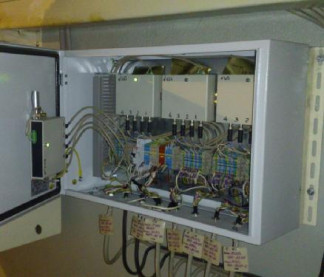

Внешний вид подсистемы представлен на рисунке 1.
Вычислительный комплекс АСОТТ-Ак содержит в своем составе программное обеспечение (далее - ПО), решающее задачи функционирования подсистемы. Метрологически значимая часть ПО подсистемы представляет программные продукты: rbdrv_console, jCjSGui, SAcousticMLeak.
Программа rbdrv console предназначена для организации процесса информационного обмена измерительными данными в режиме реального времени между ПТК АСОТТ-Ак и единой системой сбора и совокупного комплексного анализа и обработки измерительной информации.
Программа jCjSGui предназначена для организации процесса информационного обмена первичными измерительными данными между ВК подсистемы и аппаратными средствами измерительных каналов физических величин подсистемы.
Программа SAcousticMLeak предназначена для управления процессом мониторинга уровня акустических шумов в воздушной среде в контролируемых помещениях КМПЦ, анализа его изменения по алгоритмам специального математического обеспечения, обнаружения течи и расчета ее массового расхода и координат местоположения, архивации и отображения данных контроля на экране в графическом и/или табличном виде.
Таблица 1 - Сведения о программном обеспечении подсистемы АСОТТ-Ак
| Наименование ПО | Идентиф икационное наименование ПО | Номер версии (идентификационный номер) ПО |
| rbdrv console | rbdrv console.exe | б/н |
| jCjSGui | jCjSGui.exe | 2.3.1.2 (не ниже) |
| SAcousticMLeak | SAcousticMLeak.exe | 1.0.1.20 (не ниже) |
Метрологические характеристики ИК и подсистемы АСОТТ-Ак, указанные в таблицах 2, 3, нормированы с учетом влияния ПО подсистемы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Таблица 2 - Состав и метрологические характеристики ИК подсистемы АСОТТ-Ак
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения СКЗ напряжений в 1/3октавной полосе частот со среднегеометрической частотой 10 кГц ИК, В | Пределы допускаемой абсолютной погрешности ИК, В |
| У силитель нормализующий логарифмический УС-01, Госреестр № 51762-12 | ||||
| Зав. № | ||||
| 3S2C3 | 404/2 | К410 | от 5-10-6 до 0,2 | А = ±(0,03U + 1 • 10-6) |
| 3S2C5 | 404/2 | |||
| 3S2C4 | 404/2 | |||
| 3S2U2 | 305/1 | |||
| 3S2U1 | 305/1 | К414 | от 5-10-6 до 0,2 | А = ±(0,03U + 1 • 10-6) |
| 3S2C7 | 404/2 | |||
| 3S2C1 | 404/2 | |||
| 3S2C8 | 404/2 | |||
| 3S2C2 | 404/2 | К415 | от 5-10-6 до 0,2 | А = ±(0,03U + 1 • 10-6) |
| 3S2C6 | 404/2 | |||
| 3S2C9 | 404/2 | |||
| 3S2C10 | 404/2 | |||
| 3S1C4 | 404/1 | К301 | от 5-10-6 до 0,2 | А = ±(0,03U + 1 • 10-6) |
| 3S1C10 | 404/1 | |||
| 3S1U1 | 305/1 | |||
| 3S1U2 | 305/1 | |||
| 3S1C5 | 404/1 | К302 | от 5-10-6 до 0,2 | А = ±(0,03U + 1 • 10-6) |
| 3S1C8 | 404/1 | |||
| 3S1C9 | 404/1 | |||
| 3S1C1 | 404/1 | |||
| 3S1C6 | 404/1 | К303 | от 5-10-6 до 0,2 | А = ±(0,03U + 1 • 10-6) |
| 3S1C2 | 404/1 | |||
| 3S1C3 | 404/1 | |||
| 3S1C7 | 404/1 | |||
| 3S1S6 | 804/1 | К405 | от 5-10-6 до 0,2 | А = ±(0,03U + 1 • 10-6) |
| 3S1S4 | 804/1 | |||
| 3S1S5 | 804/1 | |||
| 3S1W1 | 504/1 | |||
| 3S1W2 | 504/1 | К416 | от 5-10-6 до 0,2 | А = ±(0,03U + 1 • 10-6) |
| 3S1S9 | 804/1 | |||
| 3S1S10 | 804/1 | |||
| 3S1S1 | 804/1 | |||
| 3S1S8 | 804/1 | К406 | от 5-10-6 до 0,2 | А = ±(0,03U + 1 • 10-6) |
| 3S1S3 | 804/1 | |||
| 3S1S2 | 804/1 | |||
| 3S1S7 | 804/1 |
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения СКЗ напряжений в 1/3октавной полосе частот со среднегеометрической частотой 10 кГц ИК, В | Пределы допускаемой абсолютной погрешности ИК, В |
| У силитель нормализующий логарифмический УС-01, Госреестр № 51762-12 | ||||
| Зав. № | ||||
| 3S2S1 | 804/2 | К404 | от 5-10-6 до 0,2 | А = ±(0,03U + 1 • 10-6) |
| 3S2S7 | 804/2 | |||
| 3S2S4 | 804/2 | |||
| 3S2S2 | 804/2 | |||
| 3S2W1 | 504/1 | К411 | от 5-10-6 до 0,2 | А = ±(0,03U + 1 • 10-6) |
| 3S2W2 | 504/1 | |||
| 3S2S8 | 804/2 | |||
| 3S2S3 | 804/2 | |||
| 3S2S9 | 804/2 | К412 | от 5-10-6 до 0,2 | А = ±(0,03U + 1 • 10-6) |
| 3S2S10 | 804/2 | |||
| 3S2S5 | 804/2 | |||
| 3S2S6 | 804/2 |
Таблица 3 - Метрологические характеристики подсистемы АСОТТ-Ак
| Наименование параметра | Значение |
| Диапазон измерения величины массового расхода течи, кг/ч | от 114 до 1140 |
| Время обнаружения и измерения массового расхода течи в диапазоне измерения, ч, не более | 1 |
| Пределы допускаемой основной относительной погрешности измерения величины массового расхода течи (при доверительной вероятности 0,95), при нормальных значениях влияющих величин1, % | ( 3,58 (G, - GH) ^ + 0° 1 v В н' 100 |
| _!_ \J1 / \ X V_/v_/ 1/ G + 5,38(G, - Gh)J где G - значение измеряемого массового расхода течи, кг/ч; G, и GH - соответственно верхний и нижний пределы диапазона измерения массового расхода течи теплоносителя, кг/ч |
Таблица 4 -Технические характеристики подсистемы АСОТТ-Ак
| Наименование параметра | Значение |
| Показатели надежности: - среднее время наработки на отказ, ч, не менее - среднее время восстановления, ч, не более - средний срок службы, лет, не менее | 10 000 8 30 |
| Электропитание комплекса технических средств системы: - номинальное значение напряжения, В - допустимое отклонение значения напряжения, % - частота питания сети, Гц | 220 (однофазное) от минус 15 до плюс 10 50±1 |
| Рабочие условия эксплуатации | по ГОСТ 29075-91 |
| Наименование параметра | Значение |
| Температура воздуха при нормальных условиях эксплуатации энергоблока (НЭ) и нарушении нормальных условий эксплуатации энергоблока (ННЭ), °С: - помещения 404/1, 404/2, 305/1, 804/1, 804/2 | от 20 до 280 |
| - помещения 403/1, 403/2 | от 20 до 200 |
| - помещения 208/1-208/8 | от 20 до 130 |
| Давление (разрежение) при НЭ, кПа | до минус 0,2 |
| Избыточное давление при ННЭ, кПа: - помещения 404/1, 404/2, 305/1, 804/1, 804/2 | до 30 |
| - помещения 403/1, 403/2, 208/1-208/8 | до 2 |
| Абсолютная влажность, кг/м3: - помещения 404/1, 404/2, 305/1, 804/1, 804/2 | до 0,3 |
| - помещения 403/1, 403/2 | до 1,0 |
| - помещения 208/1-208/8 | до 0,8! |
| Мощность экспозиционной дозы у-излучения при НЭ, А/кг | до 10-3 |
| Мощность экспозиционной дозы у-излучения при ННЭ, А/кг | до 2 |
Таблица 6 - Параметры окружающей среды в помещениях с вторичной аппаратурой
| Наименование параметра | Значение |
| Температура воздуха, °С | до 40 |
| Относительная влажность воздуха при температуре (20 ± 5) °С, % | до 50 |
| Давление воздуха, кПа | от 84 до 107 |
| Мощность дозы излучения, Гр/с | до 1,4х10-/ |
| Амплитуда вибрации частотой до 25 Гц, мм | до 0,1 |
Таблица 7 - Требования к помещениям, предназначенным для размещения вычислительных комплексов
| Наименование параметра | Значение |
| Температура воздуха, °С: при НЭ при ННЭ | 25±5 от 5 до 40 |
| Относительная влажность, %: при НЭ при ННЭ | до 50 до 75 |
| Атмосферное давление, кПа | от 84 до 107 |
| Внешние постоянные или переменные с частотой 50 Гц магнитные поля напряжённостью, А/м | до 400 |
| Вибрация с частотой до 25 Гц и амплитудой, мм | до 0,1 |
• Нестабильность режимов работы технологического оборудования КМПЦ (мощность реакторной установки, производительность насосов питательных и ГЦН КМПЦ, производительность приточных, вытяжных и рециркуляционных вентиляционных систем в контролируемых помещениях КМПЦ, производительность систем охлаждения воздушной среды в контролируемых помещениях КМПЦ, производительность систем продувки и расхолаживания КМПЦ) - изменение значения параметра режима работы (мощности, производительности) хотя бы одного вида оборудования в течение интервала времени измерения (1 час) в пределах ±20 % относительно значения параметра в начальный момент интервала измерения;
• Нестабильность значения массового расхода течи - изменение значения массового расхода течи в течение интервала времени измерения (1 час) в пределах ±20 % относительно значения массового расхода течи в начальный момент интервала измерения.
Отклонение значений параметров любой из указанных величин, влияющих на погрешность измерения, за пределы области нормальных значений может вызывать дополнительную погрешность измерения значения массового расхода течи, равное по значению основной погрешности, заданной в таблице 3, независимо от значений остальных влияющих величин. При этом значение суммарной дополнительной погрешности, вносимое в общую погрешность измерения за счет различных влияющих величин, определяется как сумма частных дополнительных погрешностей за счет соответствующих влияющих величин.
Знак утверждения типа наносится на титульные листы документации на подсистему контроля течей АСОТТ-Ак энергоблока №3 Курской АЭС типографским способом.
| № п/п | Наименование | Кол-во | Примечание |
| 1 | Подсистема контроля течей АСОТТ-Ак энергоблока №3 Курской АЭС (зав. № 840.15.ПС.04) | 1 шт. | - |
| 2 | Паспорт 840.15.ПС.04 | 1 экз. | - |
| 3 | Руководство по эксплуатации ДП 0105.03.00.00 РЭ | 1 экз. | - |
| 4 | Методика поверки | 1 экз. | - |
осуществляется в соответствии с документом МП 58805-14 «Подсистема контроля течей АСОТТ-Ак энергоблока №3 Курской АЭС. Методика поверки», утвержденным ФГУП «ВНИИМС» в сентябре 2014 г.
Средства поверки - по НД на измерительные компоненты:
- Генератор сигналов специальной формы АКИП-3402 (Госреестр № 40102-08): диапазон воспроизведения частоты переменного тока от 10 Гц до 80 кГц, пределы допускаемой погрешности установки частоты ± 20-10-6 , диапазон установки амплитуды от 5 до 200 мВ;
- Вольтметр универсальный цифровой В7-78/1 (Госреестр № 31773-06): диапазон измерений напряжения переменного тока от 0 до 10 В, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ± (0,06 % Цк + 0,03 % Цд), где Цк -измеренное значение напряжения переменного тока, В, Цд - верхнее значение диапазона измерений.
Сведения приведены в руководстве по эксплуатации «Подсистема контроля течей АСОТТ-Ак энергоблока №3 Курской АЭС. Руководство по эксплуатации. ДП 0105.03.00.00 РЭ» и в приложении В документа «Методика измерений массового расхода и определения координат местоположения течи с использованием системы обнаружения течи теплоносителя автоматизированной полномасштабной энергоблока № 3 Курской АЭС. ДП 0105.00.00.00 МИ». Свидетельство об аттестации № 01.00225/206-201-14 от 28.08.2014 г.
Нормативные и технические документы, устанавливающие требования к подсистеме контроля течей АСОТТ-Ак энергоблока №3 Курской АЭС
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования ТУ 4389-009-735557570-2012 «Подсистема контроля течей АСОТТ-Ак энергоблока №3 Курской АЭС. Технические условия».
