Термопреобразователи сопротивления из платины и меди и их чувствительные элементы ТС и ЧЭ, 58808-14

Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ (далее по тексту - ТС и (или) ЧЭ) предназначены для измерения температуры твердых, жидких, газообразных и сыпучих веществ. ТС обеспечивают измерение температуры как нейтральных, так и агрессивных сред.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	58808-14
Наименование СИ	Термопреобразователи сопротивления из платины и меди и их чувствительные элементы
Обозначение типа СИ	ТС и ЧЭ
Изготовитель	Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва
Год регистрации	2014
Срок свидетельства	06.09.2029
МПИ (интервал между поверками)	2 года; для диапазона температур -50…350 °С - 4 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия ТС основан на зависимости сопротивления ЧЭ от температуры. ТС состоят из ЧЭ с защитными оболочками, внутренних соединительных проводов и внешних выводов, позволяющих осуществлять подключение к электрическим измерительным устройствам.

ТС изготовляются с чувствительными элементами из платины и меди.

Конструкцией ТС предусмотрено размещение одного или двух ЧЭ в одной защитной оболочке.

ТС имеют различные конфигурации соединительных проводов. Схемы соединений внутренних проводников ТС с ЧЭ - двух-, трех-, четырехпроводная.

Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТС в соответствии с условиями их применения.

ТС выпускаются в пяти основных модификациях: ТС-1088, ТС-1187Ехё, ТС-1288, ТС-1388 и ТС-0295, различающихся по конструктивному исполнению. Модификации ТС имеют исполнения: общепромышленное (ТС-1088, ТС-1288, ТС-1388 и ТС-0295), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (ТС-1088А, ТС-1288А, ТС-1388А), виб-ропрочное (ТС-1088В, ТС-1187ЕхёВ, ТС-1288В, ТС-1388В), вибропрочное и сесмостойкое (ТС-1088ВС, ТС-1187ЕхёВС, ТС-1288ВС, ТС-1388ВС), экономичное (ТС-1088Л), во фторопластовой оболочке (ТС-1288Ф, ТС-1388Ф), взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты 1ExdIICT6 Х или 1ExdIICT5 Х в зависимости от температуры окружающей среды (ТС-1187Ехd), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» и маркировкой взрывозащиты 0ExiaIICT6 Х (ТС-1088Ех, ТС-1288Ех, ТС-1388Ех и ТС 0295Ех), а также в сочетании перечисленных исполнений.

В соответствии с ГОСТ 15150-69 ТС-1088А, ТС-1288А, ТС-1388А соответствуют виду климатического исполнения УХЛ3.1 при температуре окружающего воздуха от минус 50 до плюс 80 °С.

В соответствии с ГОСТ Р 52931-2008 ТС в зависимости от конструктивного исполнения:

- по устойчивости к климатическим воздействиям при эксплуатации соответствуют:

- группе исполнения ДЗ

(при температуре окружающего воздуха от минус 50 до плюс 50 °С),

- группе исполнения Д2

(при температуре окружающего воздуха от минус 50 до плюс 100 °С );

- по устойчивости к механическим воздействиям при эксплуатации соответствуют:

- группе исполнения N3, V3, V5,

- группам исполнений F2, F3 и G2 (вибропрочные ТС).

Вибропрочные, сейсмостойкие ТС и ТС повышенной надежности являются стойкими, прочными и устойчивыми к воздействию землетрясения с уровнем сейсмичности до 9 баллов по шкале MS^64.

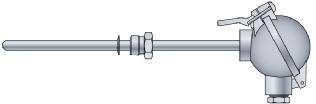

Изображения общего вида ТС и ЧЭ представлены на рисунках 1 и 2.

ТС-1088Л

ЕО=

ТС-1388

-L.

ТС-0295

TC-1187Exd Рис. 1

Технические характеристики

Основные метрологические характеристики ТС и ЧЭ_приведены в таблицах 1, 2:

Таблица 1 - Обозначения модификаций ТС и ЧЭ, температурные коэффициенты и классы

допусков ТС и ЧЭ

Модификации ТС и ЧЭ и их исполнения*	Условное обозначение НСХ	a, °С-1	Класс допуска
Модификации ТС и ЧЭ и их исполнения*	Условное обозначение НСХ	a, °С-1	Для проволочных ЧЭ	Для пленочных ЧЭ	Для ТС
ТС-1088, ТС-1288, ТС-1388, ТС-0295, TC-1187Exd, ЧЭПТ, ЧЭМТ	Pt50, Pt100, Pt500, Pt1000	0,00385	W 0.1, W 0.15, W 0.3, W 0.6	F 0.1, F 0.15, F 0.3, F 0.6	АА, А, В, С
	46П, 50П, 100П	0,00391	АА, А, В, С	АА, А, В, С	АА, А, В, С
	50М, 53М, 100М	0,00428	А, В, С	F 0.3, F 0.6	А, В, С
	50М, 53М, 100М	0,00426	А, В, С	—	—
П р и м е ч а н и е: * исполнения модификаций: общепромышленное, взрывозащищенное (Ех, Ехd), атомное повышенной надежности (А), вибропрочное (В), вибропрочное, сейсмостойкое (ВС), защитный чехол во фторопластовой оболочке (Ф), экономичное (Л) и сочетание перечисленных исполнений (например, АЕх,...)

Таблица 2 - Классы допуска, допуски и диапазоны измерений ТС и ЧЭ

Класс допуска	Допуск, °С	Диапазон измерений, °С*
		Платиновый ТС, ЧЭ		Медный ТС, ЧЭ
		Проволочные ЧЭ	Пленочные ЧЭ	Медный ТС, ЧЭ
АА	±(0,1+0,0017 It 1)	от минус 50 до плюс 250	от 0 до плюс 150	-
А	±(0,15+0,002 It 1)	от минус 100 до плюс 450	от минус 30 до плюс 300	от минус 50 до плюс 200
В	±(0,3+0,005 I t I )	от минус 196 до плюс 600	от минус 50 до плюс 500	от минус 50 до плюс 200
С	±(0,6+0,01 I t 1 )	от минус 196 до плюс 660	от минус 50 до плюс 660	от минус 180 до плюс 200
П р и м е ч а н и я: 1 t - значение измеряемой температуры, °С. 2 * Поддиапазоны измерений могут быть в пределах указанных диапазонов в зависимости от конструктивного исполнения ТС и ЧЭ.

Максимальный измерительный ток, мА:

- для НСХ 46П, 50П, 100П, Pt50, Pt100, 50М, 53М, 100М 1*;

- для НСХ Pt500, Pt1000 0,2. П р и м е ч а н и е - * Для класса допуска АА измерительный ток составляет 0,5 мА. Длина монтажной и погружаемой части ТС, мм: от 8 до 3150

(в соответствии с ГОСТ 6651-2009). Масса, кг: от 0,012 до 3

(в зависимости от габаритных размеров ТС). Средняя наработка до отказа, ч, не менее: 15000, 120000

(в зависимости от исполнения ТС).

Средний срок службы, лет, не менее: 6, 15

(в зависимости от исполнения ТС).

Знак утверждения типа

Знак утверждения типа наносится на табличку или корпус прибора термотрансферным способом, а также на руководство по эксплуатации НКГЖ.408717.005РЭ и паспорта НКГЖ.408717.0ХХПС, НКГЖ.408712.0ХХПС — типографским способом.

Комплектность

Комплектность ТС и ЧЭ приведена в таблице 3.

Таблица 3 - Комплектность

№ п.п.	Наименование	Обозначение	Кол-во	Примечание
1	Термопреобразователи сопротивления из платины и меди ТС ТС-1088, ТС-1088Ех, ТС-1088А, ТС-1088Л, ТС-1088В, ТС-1088ВС	НКГЖ.408717.005	1 шт.	Модификация и исполнение ТС -в соответствии с заказом
	ТС-1288, ТС-1288Ех, ТС-1288А, ТС-1288В, ТС-1288ВС	НКГЖ.408717.007	1 шт.
	ТС-1388, ТС-1388Ех, ТС-1388А, ТС-1388В, ТС-1388ВС	НКГЖ.408717.008	1 шт.
	ТС-0295, ТС-0295Ех	НКГЖ.408717.009	1 шт.
	ТС-1187Ехё, ТС-1187ЕхёВ, ТС-1187ЕхёВС	НКГЖ.408717.006	1 шт.
2	Чувствительные элемент ЧЭПТ-ХХ	НКГЖ.408712.0ХХ	1 шт.	Модификация ЧЭ - в соответствии с заказом
2	ЧЭМТ-ХХ	НКГЖ.408712.0ХХ	1 шт.	Модификация ЧЭ - в соответствии с заказом
3	Паспорт: ТС-ХХХХ ЧЭХХ-ХХ	НКГЖ.408717.0ХХП С НКГЖ.408712.0ХХП С	1 экз. 1 экз.
4	Руководство по эксплуатации	НКГЖ.408717.005РЭ	1 экз. на партию

Поверка

осуществляется в соответствии с ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки» и Рекомендацией МИ 3414-2013 «ГСИ. Термопреобразователи сопротивления из платины и меди ТС с монтажной длиной от 8 до 120 мм.

Основные средства поверки:

- эталонный платиновый термометр сопротивления ПТС-25 1-го разряда, ПТС-10М 1-го разряда, диапазон температур от 0 °С до 660 °С;

- система поверки термопреобразователей автоматизированная АСПТ: диапазон измерений

от минус 50 до 200 °С, основная погрешность: ±1,5х10-2; ±1х10-2; ±(1x10-5xt+0,8x10-2); 5 2

±(1x10 xt+0,5x10" ); диапазон измерений сопротивления: 0...30 Ом, основная погрешность

±6х10-4Ом; диапазон измерений сопротивления: 0.300 Ом, основная погрешность: ±(1 x 105 3

xR+1x10" ) Ом; диапазон измерений сопротивления: 0.1500 Ом, основная погрешность: -2

±3x10" Ом; диапазон измерений силы постоянного тока: 0.30 мА, основная погрешность: ±(10-4xI+1) мкА.

- калибратор температуры эталонный КТ-650: диапазон измерений сопротивления от 50 до 650 °С, основная погрешность: ±(0,05+0,06x(t/100));

- калибратор температуры эталонный КТ-500: диапазон измерений сопротивления от плюс 50 °С до плюс 500 °С, основная погрешность: ±(0,04+0,03 x(t/100));

- калибратор температуры эталонный КТ-110: диапазон измерений сопротивления от минус 40 °С до плюс 110 °С, основная погрешность: ±(0,05+0,05 x(t/100)).

- термометр сопротивления платиновый эталонный ПТСВ-3: диапазон измерений от минус 50 до 500 °С, основная погрешность: ±(0,03...0,07) °С.

- термостат переливной прецизионный ТПП-1.2, диапазон воспроизводимых температур: от минус 60 °С до плюс 100 °С, нестабильность поддержания температуры: ± (0,0025 + 0,00005-t) °С, неравномерность температурного поля в рабочем пространстве на глубине от 10 до 30 мм ± 0,00025-t °С, на глубине от 30 до 450 мм - ± 0,005 °С;

- термостат с флюидизированной средой FB-08, диапазон воспроизводимых температур: от плюс 50 °С до плюс 700 °С, нестабильность поддержания температуры в термостате: ± 0,02 °С за 8 мин, неравномерность температуры в рабочем объеме термостата: ± 0,01 °С (по вертикальной оси рабочего объема), ± 0,02 °С (по горизонтальной оси рабочего объема), глубина ванны 385 мм;

- термостат азотный ТА-200, воспроизводимая температура: минус 196 °С, нестабильность поддержания температуры в термостате: ± 0,01 °С за 10 мин, перепад температур по вертикальной оси рабочего объема каждого канала: ± 0,01 °С, перепад температур между каналами: ± 0,01 °С, глубина канала 115 мм;

Сведения о методах измерений

содержатся в руководстве по эксплуатации НКГЖ.408717.005РЭ и паспортах НКГЖ.408717.0ХХПС, НКГЖ.408712.0ХХПС.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления из платины и меди ТС и их чувствительным элементам ЧЭ

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ТУ 4211-012-13282997-2014 Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ. Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. МИ 3414-2013 Термопреобразователи сопротивления из платины и меди ТС с длиной погружаемой части от 8 до 120 мм. Методика поверки

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
