| Номер в госреестре | 58809-14 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VEN 36-17 |
| Изготовитель | "RITZ Instrument Transformers GmbH", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения VEN 36-17 Назначение средства измерений

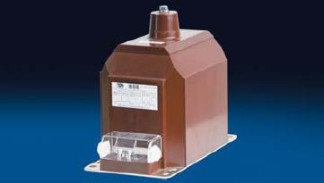

Трансформаторы напряжения VEN 36-17 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных преобразователей. Трансформаторы предназначены для внутренней установки.
Трансформаторы являются однофазными, индуктивными, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и является корпусом трансформатора.
Трансформаторы имеют от 2 до 3 вторичных обмоток. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. На основании трансформатора имеется клемма для заземления с винтом М8. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.
Таблица 1 - Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
| Наименование характеристики | Значение |
| Класс напряжения, кВ | 24 |
| Наибольшее рабочее напряжение, кВ | 26,5 |
| Номинальное напряжение первичной обмотки, кВ | 24/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Класс точности основной вторичной обмотки | 0,2 |
| Класс точности дополнительной вторичной обмотки | 3Р |
| Номинальная мощность основной вторичной обмотки, В-А | 30; 50 |
| Номинальная мощность дополнительной вторичной обмотки, В-А | 100 |
| Номинальная частота, Гц | 50 ± 5 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
| Средняя наработка на отказ, ч, не менее | 400 000 |
| Срок службы до списания, лет, не менее | 30 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 400x280x390 |
| Масса, кг, не более | 82 |
Знак утверждения типа наносится на табличку трансформатора методом трафаретной печати и типографским способом на титульный лист паспорта.
Комплект поставки представлен в таблице 2.
Таблица 2
| Наименование и условное обозначение | Количество |
| Трансформатор напряжения VEN 36-17 Зав.№№ 14/10928035 - 14/10928110 | 76 шт. |
| Паспорт | 76 экз. |
осуществляется в соответствии с документом ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения измерительный эталонный NVRD (Госреестр № 32397-12), номинальное первичное напряжение от 3 до 40 кВ, пределы допускаемой основной относительной погрешности ±0,01 %, пределы допускаемой основной абсолютной угловой погрешности ±1'; прибор сравнения КНТ-03 (Госреестр № 24719-03) погрешность напряжения ± (0,001+0,03-А) %, угловая погрешность ±(0,1+0,03-А) мин, где А -значения измеряемой погрешности; магазин нагрузок МР3025 (Госреестр № 22808-07) погрешность ± 4 %.
Всего листов 3
Нормативные документы, устанавливающие требования к трансформаторам напряжения VEN 36-17
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы-изготовителя.
