| Номер в госреестре | 58810-14 |
| Наименование СИ | Системы для определения показателя текучести расплава |
| Обозначение типа СИ | MF |
| Изготовитель | "Instron - division of ITW Limited Italy", Италия |
| Год регистрации | 2014 |
| Срок свидетельства | 20.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы для определения показателя текучести расплава MF (далее по тексту - системы) предназначены для измерения длины и температуры образцов термопластов при определении показателя текучести расплава термопластов.
Принцип работы систем основан на измерении перемещения поршня, пропорционального длине образца испытываемого термопласта, и температуры образца испытываемого термопласта при заданной механической нагрузке с целью определения показателя текучести.
Конструктивно системы состоят из экструзионной камеры, установленной на основании в вертикальном положении. Камера имеет канал с двухзонным нагревом. Измерение температуры производится двумя термопарами Pt 100 (в каждой зоне нагрева). Внизу канала камеры устанавливается сопло необходимых диаметра и длины. Для создания механической нагрузки в канал устанавливается поршень с термоизоляцией для грузов заданной массы. Перемещение поршня измеряется датчиком перемещений.
Системы для определения показателя текучести расплава MF выпускаются в четырех модификациях. Модификации отличаются степенью автоматизации: наличием датчика перемещений, лифта для перемещения грузов, ручным или моторизированным устройством среза экструдата.
Управление, обработка, сбор информации и отображение результатов измерений осуществляется при помощи пульта оператора, снабженного клавиатурой и дисплеем. Системы могут подключаться к персональному компьютеру (ПК) с программным обеспечением (ПО) для анализа результатов измерений.

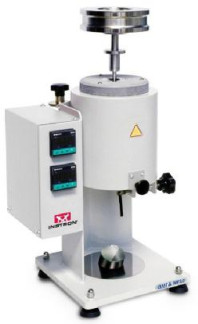

Внешний вид систем показан на рисунке 1.
в) модификация MF30 г) модификация MF50
Рис.1 Общий вид систем для определения показателя текучести расплава MF
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Embeded Software | - | 3.13 и выше | - | - |
| CeastMFT | CeastMFT | 1.41 и выше | a85eedf3be265f dab6cef58c3c48 eab7 | MD5 |
| CEASTView V6 | CeastView | 6.10 и выше | ffde2c360202eb 138abaf711d38d a6de | MD5 |
Лист № 3 Всего листов 4
Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование параметра | Модификация | |||
| MF10 | MF20 | MF30 | MF50 | |
| Номинальная масса груза, кг | 0,175.5 | 0,175.5 | 0,175.5 | 0,175.5 |
| Пределы допускаемого отклонения массы груза, % | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| Диапазон измерения температуры, °С | +30.. +400 | +30.+400 | +30.+400 | +30.+400 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±1 | ±1 | ±1 | ±1 |
| Диапазон измерения перемещения, мм | - | 0 m 0 | 0 m 0 | 0 m 0 |
| Пределы допускаемой абсолютной погрешности измерения перемещения, мм | - | ±0,02 | ±0,02 | ±0,02 |
| Г абаритные размеры (ГхТТТхВ), мм, не более | 350х330х510 | 380х550х485 | 380х550х805 | 655х850х1560 |
| Масса (без грузов), кг, не более | 28 | 52 | 63 | 155 |
Условия эксплуатации:
- температура, °С +15...+30
- относительная влажность, % 60 ± 30
- давление, кПа 84.106
Знак утверждения типа наносится на боковую поверхность корпуса системы в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
1. Система для определения показателя текучести расплава MF 1 шт.
2. Комплект грузов 1 компл.
3. Комплект приспособлений (*) 1 компл.
4. Сопло (**) 1 шт
5. Руководство по эксплуатации «Системы для для определения показателя текучести расплава MF. Руководство по эксплуатации» 1экз.
6. Методика поверки МП ТИнТ 127-2013 «Системы для для определения показателя текучести расплава MF. Методика поверки» 1экз.
7. Транспортировочный ящик 1 шт.
(*) - состав в зависимости от требований Заказчика
(**) - количество и тип в зависимости от требований Заказчика
осуществляется в соответствие с документом МП ТИнТ 127-2013 «Системы для определения показателя текучести расплава MF. Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех» в августе 2014 г.
Основные средства поверки:
- термометр цифровой, диапазон измерений +30.. .+400 °С, погрешность ±0,2°С,
- меры длины концевые плоскопараллельные, разряд 4 по ГОСТ Р 8.763-2011.
Метод измерений изложен в документе «Системы для определения показателя текучести расплава MF. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам
- ГОСТ 11645-73 «Пластмассы. Метод определения показателя текучести расплава термопластов»;
- техническая документация фирмы Instron-division of ITW Limited Italy, Италия.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
