Газоанализаторы Serinus 30/CO2, 58818-14

Назначение

Газоанализаторы Serinus 30/C02 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли оксида углерода (СО) и диоксида углерода (СО2) в атмосферном воздухе, воздухе рабочей зоны и в технологических газовых смесях.

Описание

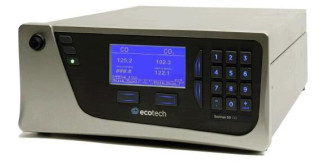

Газоанализаторы Serinus 30/СО2 являются стационарными автоматическими двухканальными приборами непрерывного действия, выполненными на базе газоанализаторов Serinus 30 (№ 56262-14 в Федеральном информационном фонде средств измерений) (рис. 1) в комплекте с внешними датчиками диоксида углерода (рис. 2)

На передней панели газоанализатора расположены дисплей и клавиатура для управления прибором. На задней панели расположены впускной и выпускной штуцеры для подключения газовых линий, разъемы для подключения внешних устройств и электрического питания. Внешний датчик подключен через аналоговый вход газоанализатора.

Принципы действия газоанализатора и внешнего датчика СО2 основаны на сравнении интенсивностей инфракрасного излучения, поглощенного анализируемой пробой и образцом сравнения (недисперсионная ИК-фотометрия). Внешний датчик имеет настраиваемый диапазона измерений объемной доли СО2 (от 0 до 2000 млн-1 или от 0 до 10000 млн-1).

Отбор пробы производится с помощью внешнего или внутреннего насоса (по требованию заказчика). Внешний датчик может быть подключен как в пробоотборную линию между зондом и газоанализатором, так и автономно, с отдельным насосом и газовой схемой.

Программное обеспечение газоанализаторов дает возможность проводить сбор данных, одновременную регистрацию нескольких параметров, включая мгновенные значения концентрации, калибровки и рабочих параметров, таких как давление и скорость потока. Сохраненные данные можно получить через порты RS232, Bluetooth, USB, Ethernet (опция) или на дисплее, расположенном на передней панели, что позволяет оператору выполнять диагностику или расширенный анализ данных. При помощи программного обеспечения проводится мониторинг режимных параметров газоанализаторов и непрерывная самодиагностика.

Газоанализаторы имеют три или четыре аналоговых выхода со следующими устанавливаемыми диапазонами напряжений постоянного тока: (0-20) мA, (4-20) мА. (0-5) В и опционально (0-10)В.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Газоанализаторы Serinus 30/СО2 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных).

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазоны измерений газоанализаторов и пределы допускаемой погрешности приведены в таблице 2.

Таблица 2

Время установления выходного сигнала (при достижении 90 % сиг-    ^

нала, Т0,9), с, не более

Потребляемая мощность, Вт, не более    260

Г абаритные размеры, мм, не более

-    газоанализатора    429 *175x638

-    внешнего датчика (без кабеля)    155*18,5 (диаметр) Масса, кг, не более 18,0 Рабочие условия эксплуатации:

температура окружающего воздуха, °С    от плюс 5 до плюс 40

относительная влажность воздуха, %    от 20 до 95

атмосферное давление, кПа    101,3 ± 10

электрическое питание:

напряжение переменного тока, В    от 198 до 264

частота переменного тока, Гц    50 ± 3.

Знак утверждения типа

наносится на газоанализатор способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор Serinus 30/С02.

Внешний насос (встраиваемый насос - опция)

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 58818-14 «Инструкция. Газоанализаторы Serinus 30/С02. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 августа 2014 г. и входящему в комплект поставки.

0сновные средства поверки:

-    ГСО-ПГС № 9744-2011;

-    ГСО-ПГС № 9786-2011;

-    ГСО-ПГС № 9741-2011

-    генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ.

Сведения о методах измерений

приведены в руководстве по эксплуатации газоанализаторов Serinus 30/С02.

Нормативные документы, устанавливающие требования к газоанализаторам Serinus 30/СО2

ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ 17.2.4.02-81. Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ

Техническая документация фирмы «Ecotech Pty Ltd.», Австралия.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    выполнение работ по обеспечению безопасных условий и охраны труда.
