| Номер в госреестре | 58826-14 |
| Наименование СИ | Хроматографы жидкостные лабораторные |
| Обозначение типа СИ | МАЭСТРО |
| Изготовитель | ООО "ИНТЕРЛАБ", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 24.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Хроматографы жидкостные лабораторные «МАЭСТРО» (далее хроматографы) предназначены для измерения содержания различных компонентов в пробах веществ и материалов методом высокоэффективной жидкостной хроматографии в изократическом и градиентом режимах.
Принцип действия хроматографов основан на разделении веществ на хроматографической колонке с последующим их детектированием в потоке подвижной фазы фотометрическим, флуориметрическим и/или рефрактометрическим методами. Выходными сигналами хроматографа являются время удерживания и площадь соответствующего пика, использующиеся для качественной идентификации и количественного определения содержания вещества в анализируемом образце.
Хроматографы представляют собой модульные изделия, включающие в себя следующие основные блоки: насос со встроенной системой дегазации (насосы), автоматический пробоотборник (автосамплер) (либо дозатор петлевого типа), органайзер (модуль для растворителей) и детекторы - спектрофотометрический с переменной длиной волны (далее - спектрофотометрический), фотометрический детектор с фиксированными длинами волн (до семи длин волн) (далее - фотометрический), детектор на диодной матрице, флуориметрический детектор и рефрактометрический детектор.
В зависимости от укомплектованности различными типами детекторов различают 15 исполнений хроматографов.
| Исполнение | Обозначение | Детекторы в составе хроматографа |
| «Маэстро» 01 | ФАУН.414538.001-01 | фотометрический |
| «Маэстро» 02 | ФАУН.414538.001-02 | спектрофотометрический |
| «Маэстро» 03 | ФАУН.414538.001-03 | детектор на диодной матрице |
| «Маэстро» 04 | ФАУН.414538.001-04 | флуориметрический |
| «Маэстро» 05 | ФАУН.414538.001-05 | рефрактометрический |
| «Маэстро» 06 | ФАУН.414538.001-06 | флуориметрический, рефрактометрический |
| «Маэстро» 07 | ФАУН.414538.001-07 | фотометрический, флуориметрический, рефрактометрический |
| «Маэстро» 08 | ФАУН.414538.001-08 | фотометрический, флуориметрический |
| «Маэстро» 09 | ФАУН.414538.001-09 | фотометрический, рефрактометрический |
| «Маэстро» 10 | ФАУН.414538.001-10 | спектрофотометрический, флуориметрический, рефрактометрический |
| «Маэстро» 11 | ФАУН.414538.001-11 | спектрофотометрический, флуориметрический |
| «Маэстро» 12 | ФАУН.414538.001-12 | спектрофотометрический, рефрактометрический |
| «Маэстро» 13 | ФАУН.414538.001-13 | детектор на диодной матрице, флуориметриче-ский, рефрактометрический |
| «Маэстро» 14 | ФАУН.414538.001-14 | детектор на диодной матрице, флуориметрический |
| «Маэстро» 15 | ФАУН.414538.001-15 | детектор на диодной матрице, рефрактометрический |

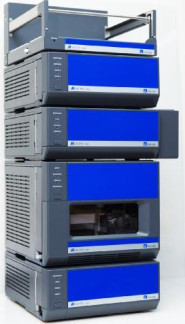

Хроматографы конструктивно выполнены в виде настольных лабораторных приборов. Внешний вид хроматографов «МАЭСТРО» приведен на рис.1.
Всего листов 7
Хроматографы оснащены автономным ПО для управляющего компьютера, которое управляет работой хроматографа и отображает, обрабатывает и хранит полученные данные
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для версии 5.0.4.152) | Другие идентифи кационные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «Clarity» | 5.0.4.152 и выше | fa62dbbf5bc39b65306 2882731a4689a338f9c 8dc2df6d16fd7438f1 c 490af27 | - | SHA256 |
К метрологически значимой части ПО «Clarity» относится исполняемый файл clarity.exe.
Метрологически значимая часть ПО выполняет следующие функции:
- сбор и обработка данных, поступающих с детекторов хроматографа;
- передача данных;
- создание и хранение файлов методов измерений и файлов хроматограмм;
- градуировка хроматографа и вычисление результатов измерений;
- сохранение результатов измерений на жестком диске персонального компьютера;
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
| Наименование характеристики | Значение характеристики |
| Градиентные и изократические насосы: Диапазон задания расхода элюента, см3/мин Предел допустимого относительного отклонения расхода элюента от заданного значения (при расходе 1 см /мин), % | от 0,001 до 9,999 0,075 |
| Спектрофотометрический детектор с переменной длиной волны | от 190 до 600 110-8 1 • 10 -4 5,0 10-3 |
| Рабочий спектральный диапазон, нм Предел детектирования по антрацену (длина волны 254 нм), г/см , не более Уровень флуктуационных шумов нулевого сигнала, Б, не более Дрейф нулевого сигнала, Б/ч, не более |
| Фотометрический детектор с фиксированными длинами волн | |
| Рабочий спектральный диапазон, нм | от 234 до 2500 |
| Максимальное количество фиксированных длин волн | 7 |
| Предел детектирования по антрацену (длина волны 254 нм), г/см , не более | 110-8 |
| Уровень флуктуационных шумов нулевого сигнала, Б, не более | •З- 0 ,5 0, |
| Дрейф нулевого сигнала, Б/ч, не более | -3 0 ,0 5 |
| Детектор на диодной матрице | |
| Рабочий спектральный диапазон, нм | от 190 до 900 |
| Предел детектирования по антрацену (длина волны 254 нм), г/см , не более | 110-9 |
| Уровень флуктуационных шумов нулевого сигнала, Б, не более | 1 • 10 -4 |
| Дрейф нулевого сигнала, Б/ч, не более | 1,0 10-2 |
| Флуориметрический детектор | |
| Рабочий спектральный диапазон, нм: по возбуждению по регистрации (эмиссия) Предел детектирования по антрацену, г/см , не более | от 200 до 850 от 250 до 900 110-9 |
| Уровень флуктуационных шумов нулевого сигнала, В, не более | 1 10 -5 |
| Дрейф нулевого сигнала, В/ч, не более | 0,5 10-3 |
| Рефрактометрический детектор | |
| Предел детектирования по глюкозе, г/см , не более | 110-8 |
| Уровень флуктуационных шумов нулевого сигнала, ед.рефр, не более | 210-6 |
| Дрейф нулевого сигнала, ед.рефр /ч, не более | -6 0 5 ,2 0 |
| Предел допускаемого значения относительного среднего квадра | |
| тического отклонения выходного сигнала (п =8), % | |
| по времени удерживания: | |
| - при ручном вводе | 2 |
| - при вводе автосемплером | 0,5 |
| по площади пика: | |
| - при ручном вводе | 5 |
| - при вводе автосемплером | 1,5 |
| по высоте пика: | |
| - при ручном вводе | 3,5 |
| - при вводе автосемплером | 1 |
| Пределы допускаемого значения относительного изменения вы- | |
| ходного сигнала за 8 ч непрерывной работы, % | ± 10 |
| Время выхода хроматографа на режим, мин, не более | 60 |
| Потребляемая мощность блоков хроматографа, В-А, не более: | |
| Спектрофотометрический детектор Фотометрический детектор Детектор на диодной матрице Флуориметрический детектор Рефрактометрический детектор Органайзер Термостат колонок Автосемплер Насос | 85 10 90 330 120 520 230 110 96 |
| Масса блоков, входящих в состав хроматографа, кг, не более,: | 14 5 14 25 13 9 13 29 16 |
| Спектрофотометрический детектор Фотометрический детектор Детектор на диодной матрице Флуориметрический детектор Рефрактометрический детектор Органайзер Термостат колонок Автосамплер Насос | |
| Габаритные размеры блоков хроматографа (Д х Ш х В), мм, не более: | |
| Флуориметрический детектор Рефрактометрический детектор Органайзер Детектор на диодной матрице Термостат колонок Спектрофотометрический детектор Автосамплер Насос | 340 х 440 х 280 340 х 440 х 140 340 х 420 х 200 340 х 440 х 140 410 х 440 х 140 340 х 440 х 140 340 х 440 х 280 340 х 440 х 140 340 х 440 х 140 |
| Фотометрический детектор | |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от 15 до 30 |
| относительная влажность (при 25 °С), %, не более | 80 |
| атмосферное давление, кПа | от 84 до 106,7 |
| Напряжение питания, В | 220 +22 -33 |
| Частота питающей сети, Гц | 50 ± 1 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 8 |
наносится на лицевую панель каждого блока хроматографов и титульный лист Руководства по эксплуатации методом компьютерной графики.
| Наименование/тип | Обозначение, основные характеристики или изготовитель | Количество |
| *Хроматограф жидкостный лабораторный «Маэстро» в составе: | ФАУН.414538.001 ТУ | 1 |
| 1 Детектор на диодной матрице | По заказу | |
| 2 Спектрофотометрический детектор | По заказу | |
| 3 Фотометрический детектор | По заказу | |
| 4 Флуориметрический детектор | По заказу | |
| 5 Рефрактометрический детектор | По заказу | |
| 6 Органайзер | 1 | |
| 7 **Устройство автоматического ввода пробы (автосамплер) | По заказу | |
| 8 Термостат колонок | 1 | |
| 9 ***Насос для ВЭЖХ | 1 | |
| 10 Комплект установочный | 10 | |
| 11 ****ПЭВМ в комплекте с клавиатурой, манипулятором «мышь» и монитором | Типа IBM PC или совместимый с ним, Intel Pentium IV 2 ГГц или любой эквивалентный с не меньшей производительностью, ОЗУ 1 ГБ, НЖМД 80 ГБ, DVD, LPT или USB, 102 rus, 1024x768, 16 бит, 100 Мбит/с с RJ-45 | 1 |
| 12 Программное обеспечение «Clarity» | 1 | |
| 13 Руководство по эксплуатации | ФАУН.414538.001 РЭ | 1 |
| 14 Паспорт | ФАУН.414538.001 ПС | 1 |
| 15 Методика поверки | ФАУН.414538.001 ДЛ | 1 |
Примечание:
*Состав зависит от варианта исполнения хроматографа.
** По требованию заказчика может быть заменен на ручной кран-дозатор типа Rheodyne 7125i. *** По требованию заказчика изократический насос может быть доукомплектован до градиентного насоса для создания четырехкомпонентного элюента.
**** Поставляется по отдельному заказу заказчика.
осуществляется по документу «ФАУН.414538.001 ДЛ. Хроматографы жидкостные лабораторные «МАЭСТРО». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 01.07.2014 года.
Основные средства поверки: государственный стандартный образец состава раствора антрацена в ацетонитриле ГСО 8749-2006, стандартный образец состава раствора глюкозы МСО 0389:2002 и/или стандартный образец сахарозы по ГОСТ 5833-75.
Приведены в документе «Хроматографы жидкостный лабораторный «МАЭСТРО». Руководство по эксплуатации»
ГОСТ Р 51310-99 Вода питьевая. Метод определения содержания бенз(а)пирена ГОСТ Р 52730-2007 Вода питьевая. Методы определения содержания 2,4-Д ГОСТ Р 53093-2008 Зерно и продукты его переработки, комбикорма. Определение содержания зеараленона методом высокоэффективной жидкостной хроматографии
Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным лабораторным «МАЭСТРО»
ФАУН.414538.001 ТУ «Хроматографы жидкостные лабораторные «МАЭСТРО». Технические условия».
при выполнении работ по оценке соответствия и иных объектов обязательным требованиям в соответствии с установленным законодательством Российской Федерации о техническом регулировании.
