| Номер в госреестре | 58836-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | AGU-550 |
| Изготовитель | "TBEA KONCAR (Shenyang) Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 24.10.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока AGU-550 (в дальнейшем - трансформаторы) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на использовании явления эдектромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы тока AGU-550- это маслозаполненные трансформаторы герметически закрытого типа. Верхняя часть трансформатора AGU-550 сделана из алюминия, в ней размещена первичная обмотка. Там же смонтирована мембрана для компенсирования термического расширения масла. Бак трансформатора сделан из оцинкованных сваренных стальных листов, которые покрыты краской. Зажимы вторичных обмоток помещены в коробке соединительных зажимов для заземления.
Климатическое исполнение и категория размещения соответствует У3 по ГОСТ 1515069 с расширенным до плюс 55°С температурным диапазоном.

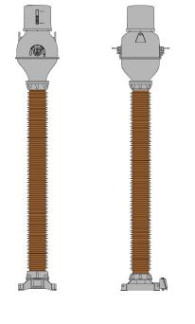

Внешний вид трансформаторов и места установки пломб поверителя (в виде наклейки, указано стрелкой) представлен на рис. 1.
*sul ~i—J
j I
Основные технические характеристики трансформаторов тока AGU-550 приведены в таблице 1.
Таблица 1.
| Характеристика | Значение |
| Номинальное напряжение трансформатора, кВ | 500 |
| Наибольшее рабочее напряжение трансформатора, кВ | 550 |
| Частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | от 50 до 4000 |
| Номинальный вторичный ток, А | 1; 5 |
| Количество вторичных обмоток | до 8 |
| Номинальный класс точности: - вторичная обмотка (измерение) - вторичная обмотка (защита) | 0,2; 0,2S 5Р, ТРУ (ТРУ по НТД фирмы-изготовителя) |
| Номинальная вторичная нагрузка, В • А - вторичная обмотка (измерение) - вторичная обмотка (защита) | от 5 до 15 от 5 до 50 |
| Номинальная предельная кратность вторичной обмотки (для защиты) | 20 |
| Номинальный коэффициент безопасности вторичной обмотки (для измерения) | 5 |
| Ток односекундной термической стойкости 11Т, не более, кА | до 63 |
| Средний срок службы, лет | 40 |
| Габаритные размеры, мм, не более (длина х ширина х высота) | 1050х990х6450 |
| Масса трансформатора, кг, не более | 2500 |
Знак утверждения типа наносится на корпус трансформатора в виде наклейки или другим способом, не ухудшающим качества, и на титульном листе паспорта типографским способом.
1 Трансформатор тока
1 шт.; 1 экз. 1 экз.
2 Руководство по эксплуатации
3 Паспорт
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:
- эталонный трансформатор тока, КТ 0,05, (2000 - 20000)/5 А, госреестр №27007-04;
- эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А, госреестр №1632-62;
- прибор сравнения КТ.01, ПГ (0,001^1,0)%, (0,1^20) мин, госреестр №18287-99.
Отсутствуют
Нормативные и технические документы, устанавливающие требования к трансформаторам тока AGU-550
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
